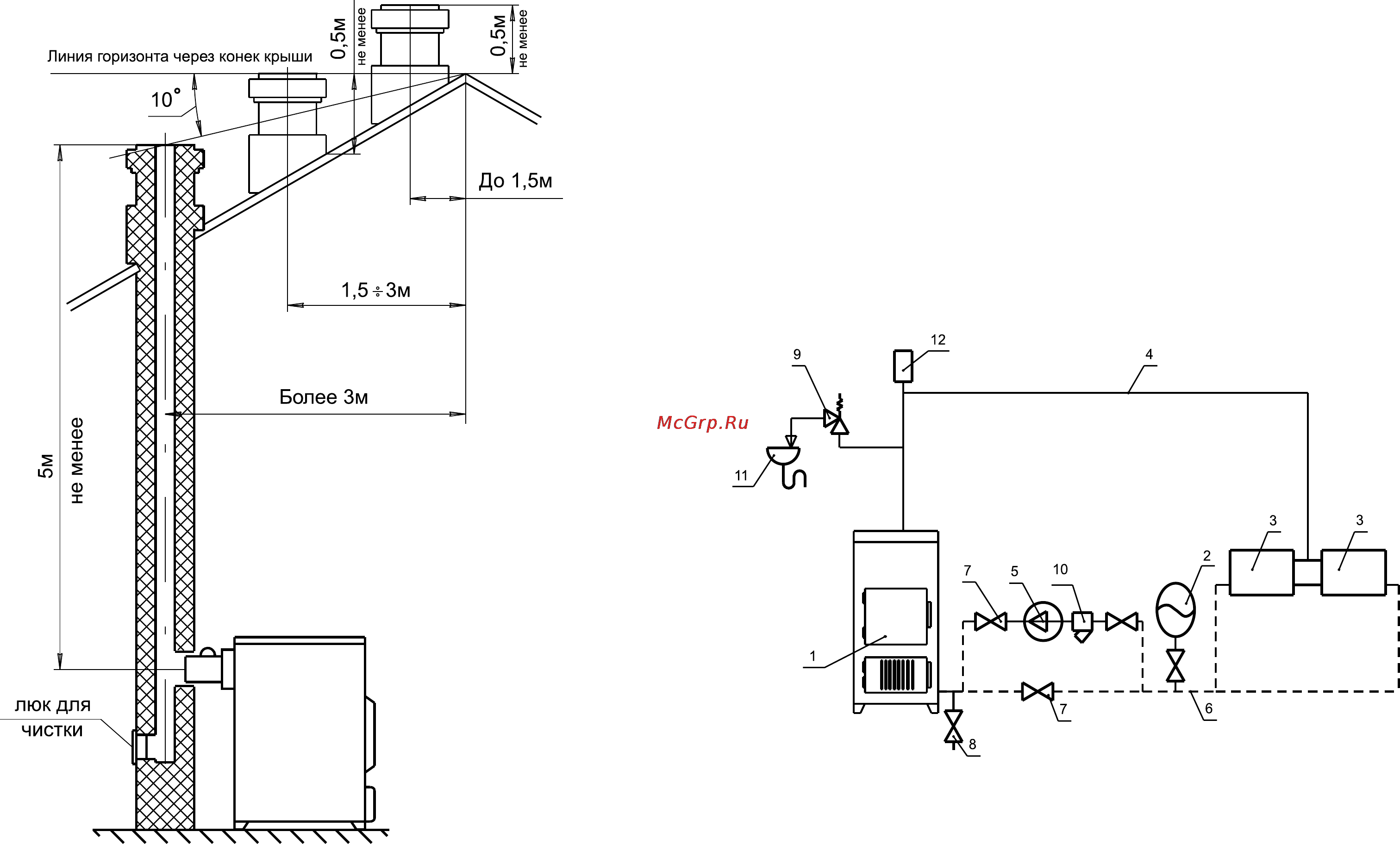

Zota ДЫМОК - М [10/10] Рис схема закрытой системы отопления

Содержание

• Аппараты 1
• Иота дымок 1
• Отопительные 1
• Приложение 2 2
• Учет технического обслуживания аппарата 2
• Внимание 3
• И его эксплуатации только после внимательного ознакомления с настоящим паспортом и инструкцией по эксплуатации 3
• Примечание предприятие изготовитель оставляет за собой право вносить изменения в конструкцию аппаратов не ухудшающие потребительского качества изделий 3
• Приступать к установке аппарата отопительного далее аппарат 3
• Содержание 3
• Стр 3
• Л приложение 1 4
• Общие сведения об изделии 4
• Технические данные 4
• К сведению 5
• Комплект поставки 5
• Сведения об установке 5
• Свидетельство о приемке и продаже 5
• Указание мер безопасности 5
• Гарантийные обязательства 6
• Сведения об утилизации 6
• Устройство и принцип работы аппарата 6
• Рис конструкция отопительного аппарата аотв 7
• Характерные неисправности и методы их устранения 7
• Монтаж аппарата и системы отопления 8
• Обслуживание системы отопления 8
• Рис схема открытой 9
• Рис схема установки аппарата 9
• Системы отопления 9
• Рис з варианты установки дымовой трубы 10
• Рис схема закрытой системы отопления 10

Похожие устройства

• Gigaset S810H Инструкция по эксплуатации
• Drazice NADO 1000/200 v7 Инструкция по эксплуатации
• Zota ТОПОЛЬ Инструкция по эксплуатации
• Gigaset SL78H Инструкция по эксплуатации
• Drazice UKV 102 Инструкция по эксплуатации
• Toshiba 19 EL934RB Инструкция по эксплуатации
• Zota ПУ ЭВТ И1 Инструкция по эксплуатации
• Drazice UKV 300 Инструкция по эксплуатации
• Zota ПУ ЭВТ И3 Инструкция по эксплуатации
• Toshiba 19 KL934R Инструкция по эксплуатации
• Drazice UKV 500 Инструкция по эксплуатации
• LG 32 CS466 Инструкция по эксплуатации
• Drazice TJ G 6/4-2kW Инструкция по эксплуатации
• Panasonic TX-LR24X5 Инструкция по эксплуатации
• Drazice TJ G 6/4-2,5kW Инструкция по эксплуатации
• Toshiba 26 KL933R Инструкция по эксплуатации
• Zota VIZA Инструкция по эксплуатации
• Drazice TJ G 6/4-3,3kW Инструкция по эксплуатации
• Zota РВЛ-01 ЦД Инструкция по эксплуатации
• Sony KDL-40BX440 Инструкция по эксплуатации

В течение отопительного сезона необходимо поддерживать постоянный объем воды в отопительной системе Нельзя осуществлять разбор воды из аппарата и отопительной системы для разных нужд за исключением необходимого слива при ремонте При сливе воды и дополнении новой повышается опасность коррозии и образования отложений Долив воды в отопительную систему производить в охлажденный до 70 С аппарат Кроме воды может применяться незамерзающий теплоноситель разведенный с водой в концентрации не более 1 1 При использовании этих теплоносителей необходимо выполнять требования по их применению в системах отопления В качестве теплоносителя запрещено использование жидкостей не предназначенных для систем отопления 6 1 2 Перед установкой аппарата на сгораемые конструкции здания под аппаратом и перед его фронтом на 0 5м необходимо уложить асбестовый лист толщиной 3 5мм или войлок пропитанный глиняным раствором и стальной лист толщиной 0 6 1 0мм 6 1 3 Безопасное расстояние от горючих материалов при монтажей эксплуатации аппарата необходимо соблюдать безопасное расстояние 200мм от горючих материалов для легко воспламеняющихся материалов например бумага картон пергамин дерево и древесноволокнистые доски пластмассы безопасное расстояние удваивается 400мм безопасное расстояние также необходимо удвоить если степень горючести строительного материала неизвестна 2 Бак расширительный закрытого типа 8 Кран слива воды из системы 3 Приборы отопительные 9 Предохранительный клапан 4 Подающий трубопровод 10 Фильтр отстойник 5 Циркуляционный насос 11 Слив в канализацию 6 Обратный трубопровод 12 Автоматический воздухоотводчик Рис З Варианты установки дымовой трубы стр 8 Рис 4 Схема закрытой системы отопления стр 9
