Калибр 230/2400Р (62516) [10/20] Для ручных электрических машин шлифовальных угловых

Содержание

• Описание и работа 2
• Уважаемый покупатель 2
• Www kalibrcompany ru 3 3
• Буквенно цифровое обозначение год и месяц изготовления 3
• Вид климатического исполнения данной модели ухл3 по гост 15150 3
• Внимание сильное загрязнение внутренних полостей шлифмаши 3
• Габаритные размеры и вес представлены в таблице 3
• На корпусе редуктора нанесена стрелка указывающая направление враще 3
• Ния шпинделя 3
• Ны бетонной кирпичной керамической или другой абразивной пылью является нарушением условий эксплуатации машины и основанием для отказа продавца от гарантийных обязательств 3
• Основные технические характеристики представлены в таблице 3
• П 3 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 10 до 40 с и относительной влажности не более 80 питание от сети переменного тока напряжением 220 в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 3
• Расшифровка серийного номера на шильдике изделия 3
• Ы xx ххххххх хххх 3
• Www kalibrcompany ru 4
• Для снижения электромагнитных помех двигателя в целях обеспечения нор 4
• Для удобного удержания кистью руки инструмента в труднодоступном месте 4
• И редуктора расположенного в металлическом корпусе крутящий момент с якоря электродвигателя через редуктор из 2 х конических шестерён под углом 90 пере даётся на шпиндель на резьбу м14 шпинделя крепится рабочий инструмент от резной полировальный круг шлифмашина комплектуется дополнительной руко яткой рис поз с возможностью крепления к корпусу редуктора в 2 х позициях справа или слева 4
• Или при нестандартном расположении обрабатываемой поверхности предус мотрен поворот и фиксация клавишей рис поз основной рукоятки в 3 х положениях поворот от основного положения на 90 вправо или влево 4
• Клавиша выключателя рис поз расположена в нижней части рукоятки 4
• Крепящейся к корпусу двигателя включение шлифмашины осуществляется нажати ем на клавишу выключателя указательным пальцем во избежание самопроизволь ного включения инструмента выключатель снабжён блокировкой клавиши 4
• Мального функционирования находящихся рядом средств связи в электрическую 4
• Общий вид шлифмашины представлен на рис 4
• Рис 1 4
• Шлифмашина поставляется в продажу в следующей комплектации 4
• Шлифмашина состоит из коллекторного двигателя в пластиковом корпусе 4
• Использование по назначению 5
• Техническое обслуживание шлифмашины 6
• Срок службы хранение и утилизация 7
• Гарантия изготовителя поставщика 8
• Www kalibrcompany ru 10
• Безопасность рабочего места 10
• Внимание прочтите все предупреждения и указания мер безопасности и все инструкции 10
• Для ручных электрических машин шлифовальных угловых 10
• Инструкция по безопасности 10
• Общие указания мер безопасности электрических машин 10
• Приложение 1 обязательное 10
• Электрическая безопасность 10
• Www kalibrcompany ru 11 11
• Личная безопасность 11
• Эксплуатация и уход за электрической машиной 11
• Www kalibrcompany ru 12
• Обслуживание 12
• Указание мер безопасности для машин шлифовальных угловых 12
• Www kalibrcompany ru 13 13
• Дополнительные указания мер безопасности для всех видов работ 13
• Дополнительные указания мер безопасности для шлифовальных и от резных работ 13
• Www kalibrcompany ru 14
• Дополнительные указания мер безопасности для отрезных работ 14
• 4 4 4у 16
• Www kalibrcompany ru 16
• Калибр руководство по эксплуатации 16
• Хй____ 16
• 4 4 4у 18
• Www kalibrcompany ru 18
• Калибр руководство по эксплуатации 18
• Хй____ 18
• Приложение 2 19
• Применяемые предписывающие знаки по гост р 12 26 2001 19

Похожие устройства

• Metabo HE 23-650 Control (602365500) Инструкция по эксплуатации
• Калибр Мастер ФЭ-1700/12М+ (40862) Руководство по эксплуатации
• Фиолент Б3-40 (ИДФР298416003) Инструкция по эксплуатации
• Bosch UniversalDrill 18 (0.603.9C8.001) Инструкция по эксплуатации
• Metabo PowerMaxx BS 12 BL (601038500) кейс Инструкция по эксплуатации
• Neff T4543N1RU Инструкция по эксплуатации
• Калибр ДА-16 (70733) Инструкция по эксплуатации
• Калибр Мастер ПТЭ-2100/305ПРм (50316) Инструкция по эксплуатации
• Dewalt DCS576N FlexVolt XR (без аккумулятора) Инструкция по эксплуатации
• Makita DHS680Z без аккум. и ЗУ (181946) Инструкция по эксплуатации
• Echo GT-22GES-1 Инструкция по эксплуатации
• Greenworks GD40LM45K4 (2500407UB) Инструкция по эксплуатации
• Quattro Elementi Drenaggio 1100 F Inox (770-742) Инструкция по эксплуатации
• Quattro Elementi Drenaggio 400 F (770-773) Инструкция по эксплуатации
• Quattro Elementi Drenaggio 400 F Promo (910-461) Инструкция по эксплуатации
• Quattro Elementi Drenaggio 900 F Inox (770-735) Инструкция по эксплуатации
• Quattro Elementi Sewage 1700F Ci (910-188) Инструкция по эксплуатации
• Quattro Elementi Giardino 401 Ci (910-119) Инструкция по эксплуатации
• Вихрь АСВ-1200/50 (68/1/4) Инструкция по эксплуатации
• Ставр НПВ-300Н (ст300ннпв) Инструкция по эксплуатации

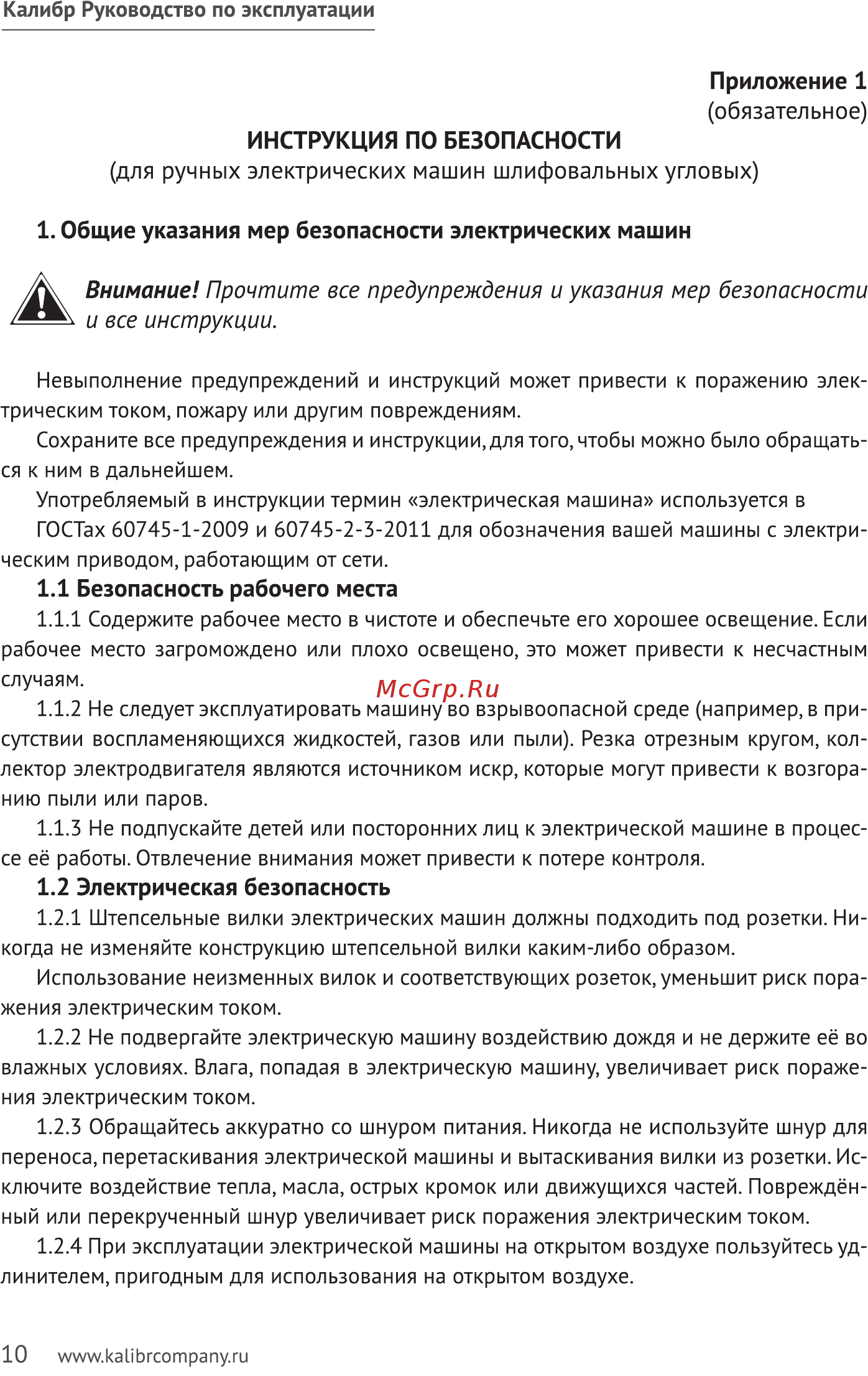

Калибр Руководство по эксплуатации Приложение 1 обязательное ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ для ручных электрических машин шлифовальных угловых 1 Общие указания мер безопасности электрических машин Внимание Прочтите все предупреждения и указания мер безопасности и все инструкции Невыполнение предупреждений и инструкций может привести к поражению элек трическим током пожару или другим повреждениям Сохраните все предупреждения и инструкции для того чтобы можно было обращать ся к ним в дальнейшем Употребляемый в инструкции термин электрическая машина используется в ГОСТах 60745 1 2009 и 60745 2 3 2011 для обозначения вашей машины с электри ческим приводом работающим от сети 1 1 Безопасность рабочего места 1 1 1 Содержите рабочее место в чистоте и обеспечьте его хорошее освещение Если рабочее место загромождено или плохо освещено это может привести к несчастным случаям 1 1 2 Не следует эксплуатировать машину во взрывоопасной среде например в при сутствии воспламеняющихся жидкостей газов или пыли Резка отрезным кругом кол лектор электродвигателя являются источником искр которые могут привести к возгора нию пыли или паров 1 1 3 Не подпускайте детей или посторонних лиц к электрической машине в процес се её работы Отвлечение внимания может привести к потере контроля 1 2 Электрическая безопасность 1 2 1 Штепсельные вилки электрических машин должны подходить под розетки Ни когда не изменяйте конструкцию штепсельной вилки каким либо образом Использование неизменных вилок и соответствующих розеток уменьшит риск пора жения электрическим током 1 2 2 Не подвергайте электрическую машину воздействию дождя и не держите её во влажных условиях Влага попадая в электрическую машину увеличивает риск пораже ния электрическим током 1 2 3 Обращайтесь аккуратно со шнуром питания Никогда не используйте шнур для переноса перетаскивания электрической машины и вытаскивания вилки из розетки Ис ключите воздействие тепла масла острых кромок или движущихся частей Повреждён ный или перекрученный шнур увеличивает риск поражения электрическим током 1 2 4 При эксплуатации электрической машины на открытом воздухе пользуйтесь уд линителем пригодным для использования на открытом воздухе 10 www kalibrcompany ru
