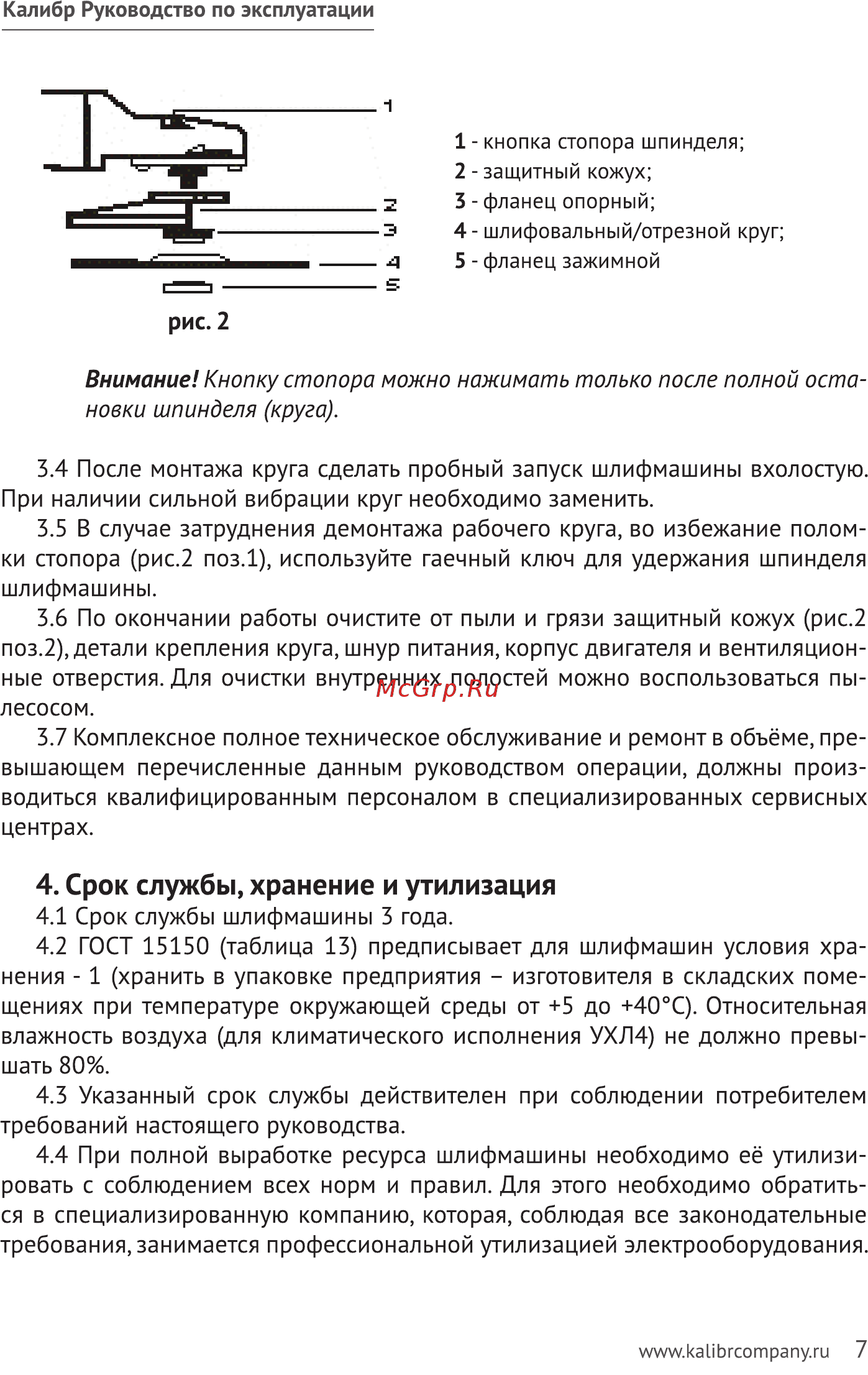

Калибр Руководство по эксплуатации 1 кнопка стопора шпинделя 2 защитный кожух 3 фланец опорный 4 шлифовальный отрезной круг 5 фланец зажимной рис 2 Внимание Кнопку стопора можно нажимать только после полной оста новки шпинделя круга 3 4 После монтажа круга сделать пробный запуск шлифмашины вхолостую При наличии сильной вибрации круг необходимо заменить 3 5 В случае затруднения демонтажа рабочего круга во избежание полом ки стопора рис 2 поз 1 используйте гаечный ключ для удержания шпинделя шлифмашины 3 6 По окончании работы очистите от пыли и грязи защитный кожух рис 2 поз 2 детали крепления круга шнур питания корпус двигателя и вентиляцион ные отверстия Для очистки внутренних полостей можно воспользоваться пы лесосом 3 7 Комплексное полное техническое обслуживание и ремонт в объёме пре вышающем перечисленные данным руководством операции должны произ водиться квалифицированным персоналом в специализированных сервисных центрах 4 Срок службы хранение и утилизация 4 1 Срок службы шлифмашины 3 года 4 2 ГОСТ 15150 таблица 13 предписывает для шлифмашин условия хра нения 1 хранить в упаковке предприятия изготовителя в складских поме щениях при температуре окружающей среды от 5 до 40 С Относительная влажность воздуха для климатического исполнения УХЛ4 не должно превы шать 80 4 3 Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства 4 4 При полной выработке ресурса шлифмашины необходимо её утилизи ровать с соблюдением всех норм и правил Для этого необходимо обратить ся в специализированную компанию которая соблюдая все законодательные требования занимается профессиональной утилизацией электрооборудования www kalibrcompany ru 7
