Quattro Elementi Giardino 401 Ci (910-119) [3/6] Принцип действия и начало эксплуатация

Quattro Elementi 910-119 Giardino 401 Ci [3/6] Принцип действия и начало эксплуатация
3. Принцип действия и начало эксплуатация.
Проверьте провод питания на предмет повреждений, при обнаружении обратитесь в уполномоченный
сервисный центр.
Удостоверьтесь, что параметры сети питания соответствуют
указанным в таблице п.8, иначе насос не сможет выполнять свои
функции в полном объеме или может выйти из строя.
Подключите к насосу подающую и выходную трубы (шланг),
внутренняя резьба насосной части 1'. Приобретите пластиковые
или латунные штуцеры Quattro Elementi. С их помощью вы
можете подключить к насосу гибкие шланги. Не применяйте
чрезмерную силу при вкручивании пластиковых штуцеров, они
могут треснуть и через трещину может происходить подсос
воздуха, который резко снижает способность насоса
осуществлять забор воды. Установите на входе в насос фильтр
грубой очистки воды (приобретается отдельно), как показано на
рисунке.

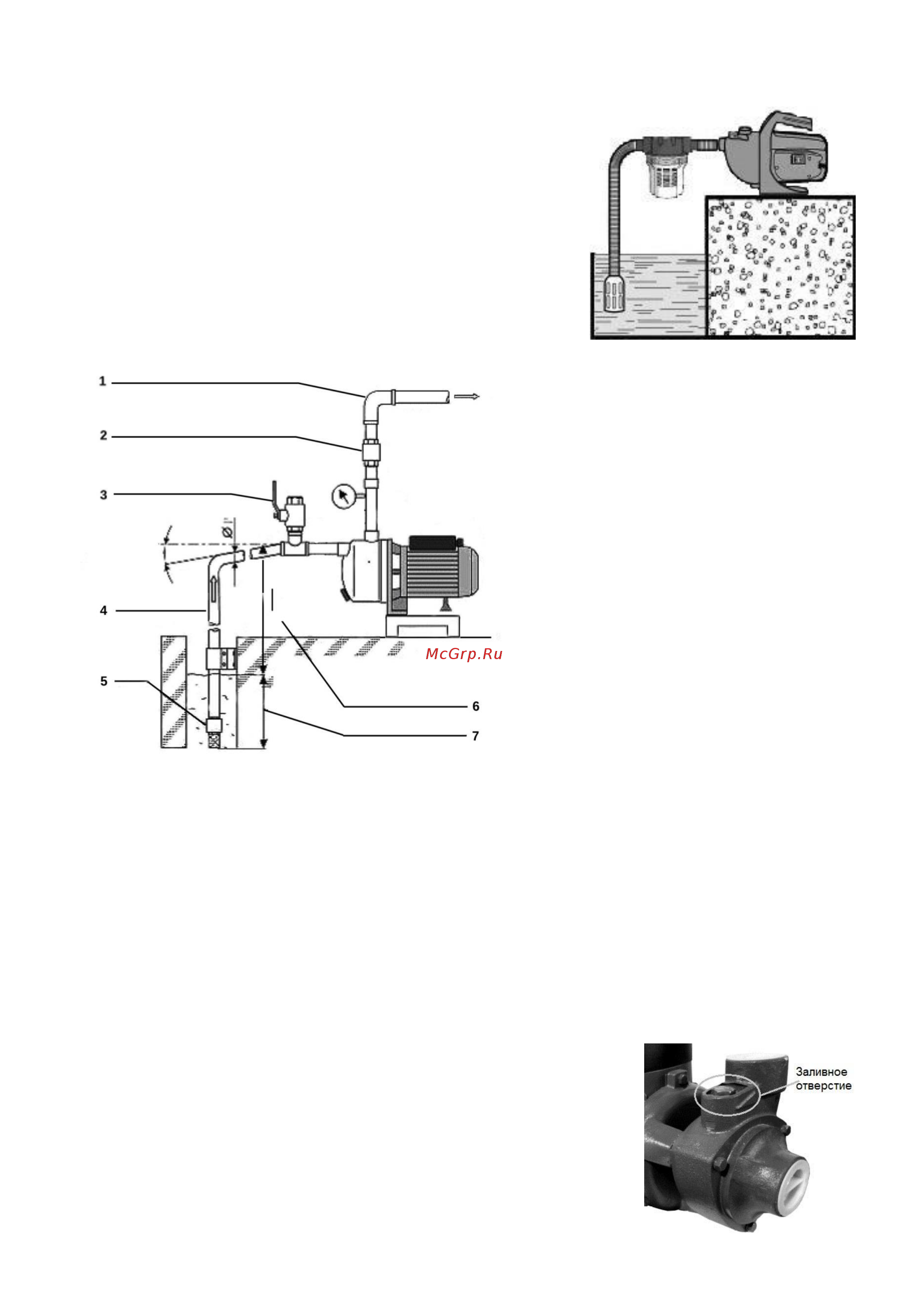

На рисунке ниже показана схема установки насоса.
1. Водоразборный трубопровод, в который
осуществляется подача воды.
2. Обратный клапан (рекомендуется)
3.Кран для начальной заливки системы
(рекомендуется)
4. Всасывающий трубопровод
5. Обратный клапан с фильтром
6. Высота всасывания (не более 8 метров)
7. Глубина погружения водозаборной части (не
более 0,5 метра)
Установите обратный клапан на конец
водозаборной трубы (шланга). Вы можете
приобрести пластиковый или латунный
обратный клапан Quattro Elementi с
фильтрующей сеткой (поставляются отдельно)
или готовый всасывающий шланг Quattro
Elementi 4 или 7 метров. Максимальное
теоретически расчетное расстояние по высоте
от уровня насоса до зеркала воды не более 8
метров. Данное расстояние зависит от
окружающей температуры и давления воздуха и
может быть меньше в каждом отдельном случае.
Всасывающую трубу рекомендуется устанавливать под непрерывным наклоном не менее 1 градуса.
Всасывающая труба должна быть без резких изгибов и сужений, а так же иметь тот же диаметр, что и
входной штуцер (25 мм). Если длина всасывающей трубы более 10 метров, а так же, если высота
всасывания более 4 метров, выбирайте диаметр трубы или шланга большего типоразмера (32 мм).
Обратите внимание, что каждые 10 метров всасывающего шланга по горизонтали равны 1 метру по
вертикали. Учитывайте это при размещении насоса относительно водоема.
Пример: если перепад высоты от насоса до зеркала воды 6 метров, а дистанция от водоема до насоса
30 метров, то суммарный перепад необходимо считать как 9 метров — всасывание воды будет не
возможно.
Установите насос в помещении либо на улице, на ровной горизонтальной твердой площадке, в
проветриваемом и защищенном от воздействия непогоды месте. Обеспечьте герметичность системы.
При попадании воздуха в систему правильная работа насоса будет не возможна. Включать насос можно
только в сеть, имеющую заземление. Подключение должно осуществляться через отдельный
выключатель-автомат с номинальным током, не превышающим номинальный ток насоса более чем в
1,5 раза. Для включения и выключения насоса используйте сетевой шнур.
При подключении насоса к заземленной сети, заземление насоса
производится через вилку провода питания. Если сеть не имеет
штатного заземления, необходимо заземлить корпус насоса отдельно.
Без заземления эксплуатировать насос запрещено.
Перед началом эксплуатации необходимо залить в насосную часть воду.
Для этого открутите пробку заливной горловины 6 рис.1. Заливайте в
систему воду, пока она не польется через край. Закрутите пробку.
Для гарантированного всасывания воды, перед пуском полностью
заполните всасывающий трубопровод 4. Удобно воспользоваться
заливным краном 3. Или воспользуйтесь специальным отверстием,
открутив болт, как показано на рисунке.
