Ред.16
11
Точка водоразбора
Часовой расход
воды, л/мин
Точка водоразбора
Часовой расход
воды, л/мин
Умывальник со
смесителем
6
Унитаз со смывным
бачком
5
Мойка со смесителем
10
Посудомоечная
машина
10
Ванна со смесителем
15
Стиральная машина
автомат
12
Душевая кабинка со
смесителем
12
Поливочный кран
20
Таблица 2 Усредненный расход потребителей (точек водоразбора)
7. ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ
Насосная станция предназначена для бесперебойного
водоснабжения в автоматическом режиме, коттеджей, дач, ферм и
других потребителей. При этом она автоматически поддерживает
необходимое давление в системе водоснабжения, самостоятельно
включаясь и отключаясь по мере расходования воды потребителями.
При монтаже насосной станции необходимо убедится, что
гидроаккумулятор закачан воздухом под давлением 1,2 (для АСВ-
370/2Ч) и 1,5 (для всех остальных) атм, при меньшем давлении,
закачайте обычным автомобильным насосом воздух через
пневматический клапан гидроаккумулятора (рис.2 и рис.3).

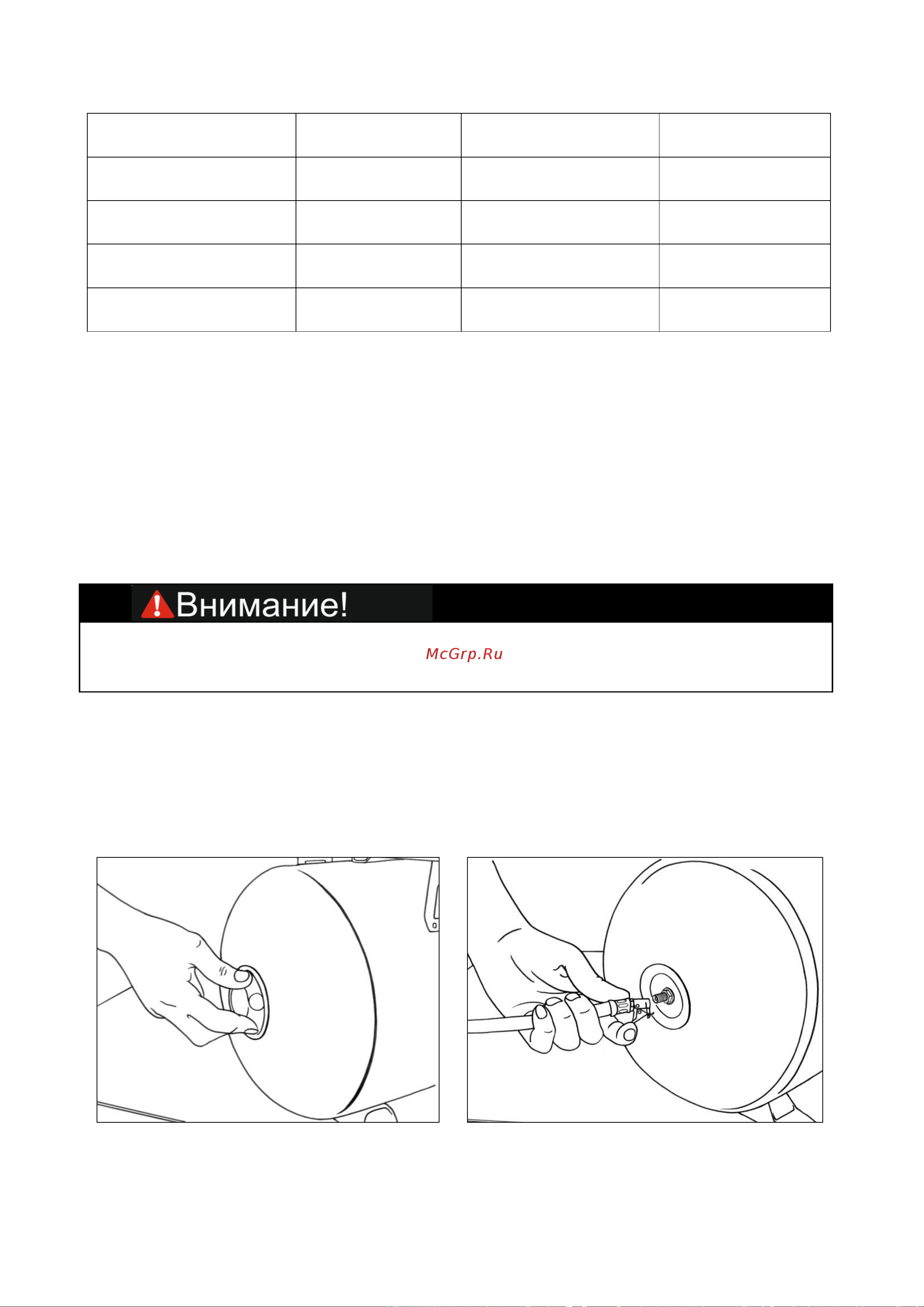

Рис.2 Снятие заглушки Рис.3 Подкачка воздуха
Насосная станция не может использоваться на открытом воздухе при
температуре окружающей среды ниже +1°С. Запрещается перекачивание горячей
(выше +50°С) воды.
