3.3.3. После проверки правильности подключения можно включать сетевое напряжение.
4. МЕРЫ ПРЕДОСТОРОЖНОСТИ
4.1. Во избежание несчастных случаев никогда не подвергайте изделие воздействию огня и не опускайте его в воду.
4.2. Изделие предназначено для использования только внутри помещений.
4.3. Во избежание несчастных случаев запрещается самостоятельно производить ремонт электротехнической продукции.
4.4. Запрещается эксплуатировать изделие при наличии механических и прочих повреждений любого из его компонентов.
4.5. Помните, что переменное напряжение 220В опасно для жизни!
5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности от механических поврежде-
ний и воздействия атмосферных осадков.
6. УТИЛИЗАЦИЯ
Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.
7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Внимание! Все работы связанные с устранением возможных неисправностей изделия должны осуществляться при отключенном
питании сети!
Перечень возможных неисправностей и способы их устранения приведены в таблице 3.
3. ПОДГОТОВКА, ПОДКЛЮЧЕНИЕ И МОНТАЖ ИЗДЕЛИЯ
3.1. Требования безопасности.
Внимание! Монтаж или демонтаж светодиодной панели необходимо производить строго при отключенном напряжении сети.
Запрещается эксплуатация изделия с поврежденной изоляцией проводов и токоведущих частей.
Запрещается самостоятельно разбирать и ремонтировать изделие.
3.2. Подготовка изделия к работе.
Распакуйте светильник и убедитесь в отсутствии повреждений корпуса, рассеивателя и проводов.
3.3. Подключение.
Внимание! Все провода во время подключения светодиодной панели должны быть обесточены.
Сечение жил используемых проводов должно быть не менее 0,75мм2.
3.3.1. Для монтажа светильника на стену (а для моделей с датчиком движения также и для настройки датчиков) откройте корпус:
А) Для моделей SPB-3, SPB-4 для открытия корпуса необходимо нажать на рассеиватель в месте маркировки «ON».
После монтажа светильника установить рассеиватель на место и нажать на него в месте маркировки «ON» для его фиксации.
Б) Для моделей SPB-4, SPB-5 для открытия корпуса необходимо повернуть рассеиватель относительно основания против часовой стрелки.
3.3.2. Для подключения светильника необходимо подвести к месту его монтажа 2-х жильный провод.
Этот провод необходимо подключить к проводу источника питания с помощью внешнего клеммника (в комплект не входит) в соответствии
со схемой, изображенной на рис.1;

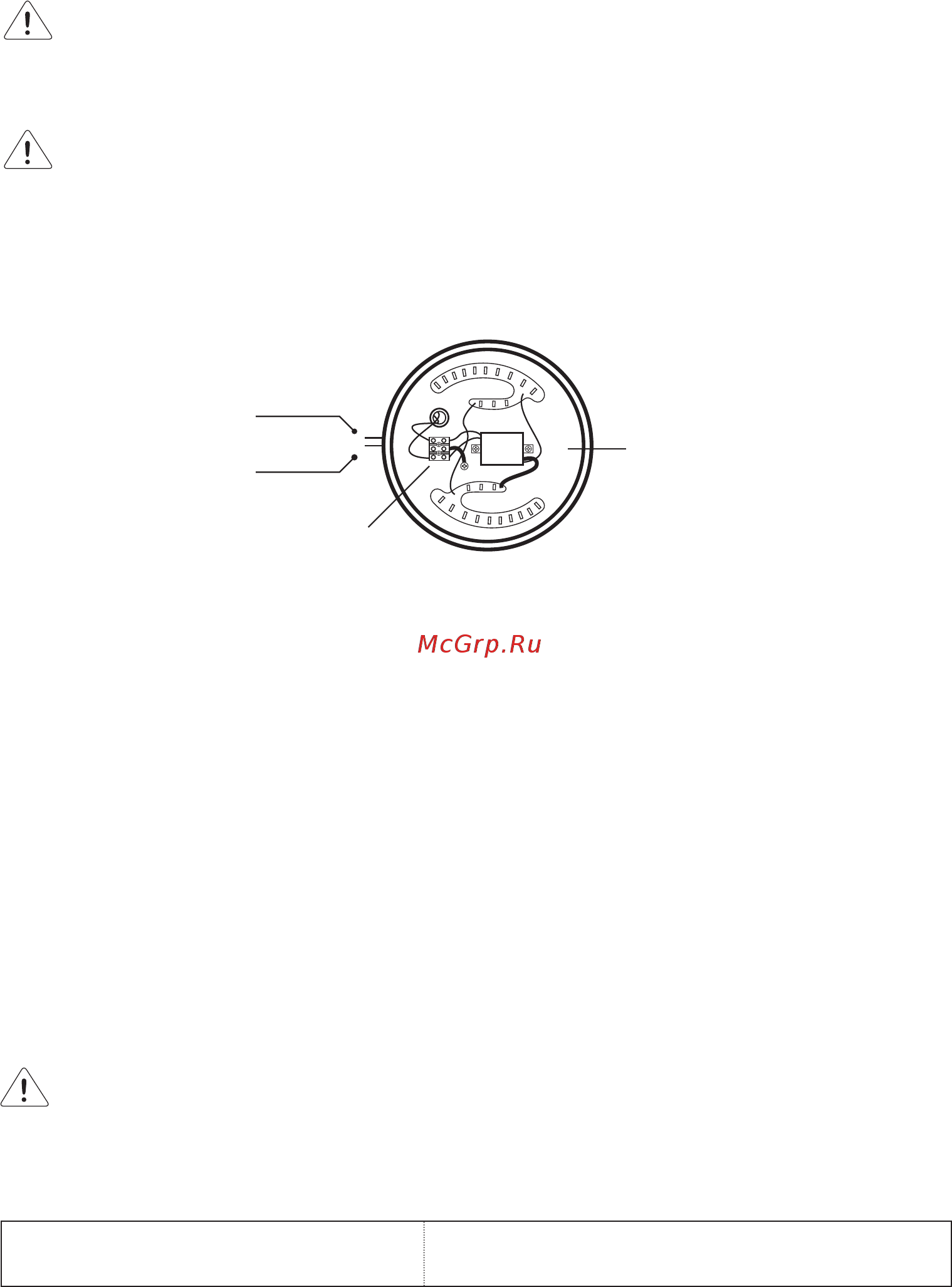

Рис.1. Схема подключения светильника к сети 220В.
Если эти способы Вам не помогли, для устранения неисправности обратитесь за помощью к квалифицированным специалистам.
Светильник не работает
- проверьте наличие сетевого напряжения питания 220В
- убедитесь в целостности всех проводов и их изоляции
- убедитесь в целостности всех соединений
Таблица 3
220 В
Фаза (L)
Клеммник
Светильник
Нейтраль (N)
