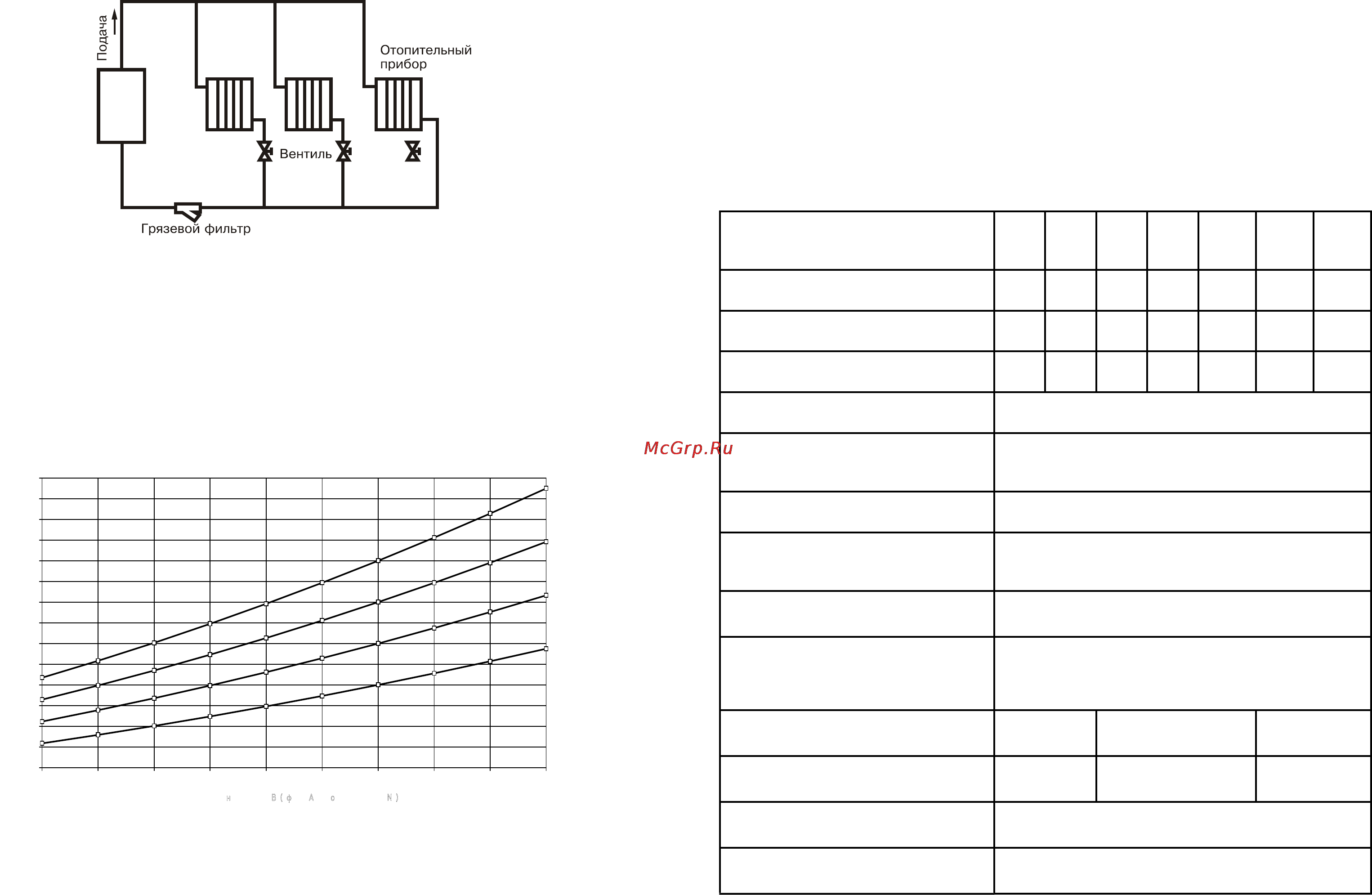

Приложение 3 рабочее положение в пространстве вертикальное высота над уровнем моря не более 2000 м Оболочка панели имеет степень защиты 1Р20 климатическое исполнение УХЛ4 1 10 В системах отопления в качестве теплоносителя должна применяться вода очищенная от механических и химических примесей или дистиллированная общая жесткость не более 2 мг экв дм3 Вода должна иметь РН 6 5 8 5 Применение жесткой воды вызывает образование накипи в котле что снижает его теплотехнические параметры и может стать причиной повреждения блока ТЭН Повреждение блока ТЭН из за образования накипи не попадает под действие гарантийных обязательств Кроме воды может применяться незамерзающий теплоноситель разведенный с водой в концентрации не более 1 1 При использовании этих теплоносителей необходимо выполнять требования по их применению в системах отопления В качестве теплоносителя запрещено использование жидкостей не предназначенных для систем отопления 2 ТЕХНИЧЕСКИЕ ДАННЫЕ Рис 5 Упрощенная схема подключения миникотельной в отопительную систему Таблица Тип миникотельной готд 18 МК готд 21 МК готд 24 МК готд 27 МК готд 30 МК готд 33 МК готд 36 МК Обогреваемая площадь м2 180 210 240 270 300 330 360 18 21 24 27 30 33 36 6 12 18 7 14 21 8 16 24 9 18 27 10 20 30 Номинальная потребляемая мощность кВт Значение потребляемой мощности по ступеням кВт Номинальное напряжение питания В Давление воды в системе отопления не более Мпа кг см2 Диапазон регулировки температуры теплоносителя С Диапазон регулировки температуры воздуха в помещении С 380 10 0 3 3 30 90 5 35 Максимальный обьем воды в системе отопления л не более 100 Максимальный обьем теплоносителя хк в концентрации 1 1 в системе отопления л не более 65 Сечение подводящего кабеля медь мм2 4x6 4x10 4x16 Сечение подводящего кабеля алюминий мм2 4x10 4x16 4x25 Габаритные размеры мм Рис 6 График изменения мощности миникотельной в зависимости от питающего напряжения стр 18 11 22 12 24 33 36 825x442x320 Масса не более кг 45 стр З
