Содержание

• Руководство по эксплуатации 1
• Сэван 1
• Наименование 3
• В комплект поставки входят 1 2 3 4 5 6 4
• Водонагреватель 1 шт 4
• Группа безопасности 1 шт 4
• Закладная 1 шт 4
• Индивидуальная потребительская тара 1 шт 4
• Манжета уплотнительная 1 шт 4
• Ремкомплект кольцо055 063 46 2 4 гост 9833 73 эван в1 6 15 1шт 4
• Руководство по эксплуатации 1 шт 4
• Эван в1 18 30 2 шт 4
• Рисунок 2 кожух на гл виде не показан 6
• Таблица 7
• Внимание 8
• Выключателем и вызвать специалиста из сервисного центра или организации зарегистрированной в соответствующих 8
• Органах имеющей право на производство данных работ и договор с изготовителем 8
• Пощипывание при касании металлических частей водона гревателя труб струи воды других неисправностей или отклонений от нормальной работы необходимо отключить водонагреватель от электрической сети автоматическим 8
• При наличии признаков ухудшения качества заземления 8
• Рисунок 3 10
• Рисунок 4 электрическая схема подключения 10

Похожие устройства

• Icom IC-9100 Инструкция по эксплуатации
• HP Pavilion g6-2168sr Инструкция по эксплуатации
• Эван В1-9 Инструкция по эксплуатации
• Icom IC-A24 Инструкция по эксплуатации
• Packard Bell EASYNOTE TV11HC-52456G50Mnks Инструкция по эксплуатации
• Эван В1-12 Инструкция по эксплуатации
• Icom IC-A6 Инструкция по эксплуатации
• HP G7-2157sr B6K28EA Инструкция по эксплуатации
• Icom IC-A14 Инструкция по эксплуатации
• Эван В1-15 Инструкция по эксплуатации
• Lenovo G770 AI32350M4G500R7BRU Инструкция по эксплуатации
• Эван В1-18 Инструкция по эксплуатации
• Icom IC-A14S Инструкция по эксплуатации
• Samsung NP-RF511-S0ARU Инструкция по эксплуатации
• Icom IC-A210 Инструкция по эксплуатации
• Эван В1-24 Инструкция по эксплуатации
• Samsung NP350V5C-S0ERU Инструкция по эксплуатации
• Эван В1-30 Инструкция по эксплуатации
• Icom IC-F1000 Инструкция по эксплуатации
• HP Pavilion m6-1030er Инструкция по эксплуатации

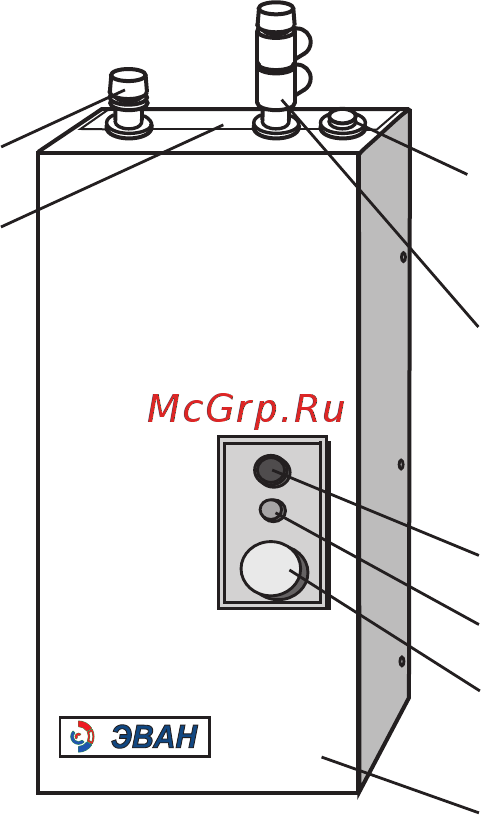

4 Устройство водонагревателя 4 1 Водонагреватели ЭВАН В1 6 7 5 9 12 15 18 24 30 в соответствии с рис 1 2 состоят из следующих основных частей кожуха 1 рис 1 с брызгозащитной панелью 2 котла 3 рис 2 с выходным 4 и входным 5 патрубками С1 2 датчиком терморегулятора 6 аварийным несамовозвратным термовы ключателем 7 отключающим водонагреватель при 85 С и блоками трубчатых хтектронагревателей ТЭН 8 панели 9 с зажимом заземления 10 для подключения защит ного проводника РЕ кронштейна 11 с размещенным на нем клеммником 12 пускателем 13 элементами управления и сигнализации установлен ными на панели управления 14 выключателя СЕТЬ 15 для включения водонагревателя в работу сигнальной лампы НАГРЕВ 16 ручки терморегулятора ТЕМПЕРАТУРА 17 обеспечивающей плавную регулировку нагрева предохранителя цепи управления 18 4 2 Водонагреватели ЭВАН В1 6 7 5 9 12 15 имеют один блок трубчатых электронагревателей ТЭН ЭВАН В1 18 24 30 два ТЭНы изготовлении из нержавеющей стали Гайка блока ТЭНов герметизируется резиновым уплотнительным кольцом 4 3 Водонагреватели ЭВАН В1 18 24 30 имеют в своем составе электронную плату управления 19 4 4 На входном патрубке установлен обратный клапан 20 рис 1 при монтаже водонагревателя на выходной патрубок устанавливается группа безопасности 21 из комплекта поставки 4 5 Водонагреватель монтируется на предварительно устанавливаемую заклад ную 22 из комплекта поставки 4 6 Для предотвращения попадания брызг на клеммник подключение пита ющего кабеля осуществляется через гермоввод уплотнительную манжету 23 рис 1 4 6 Принцип действия водонагрева теля основан на преобразовании электро энергии в тепловую ТЭНами При этом вода протекающая через водонагреватель омывает ТЭНы и нагревается 4 7 Режим работы водонагревателя п род о л ж и те л ь и ы й 4 57 Ростов на Дону Арсеналкомплект тел 863 290 44 55 290 45 26 58 Ростов на Дону СТВ тел 863 220 61 06 59 Рыбинск Торгово сервисный центр Индустрия тел 4855 284 194 28 333 5 28 333 6 25 16 42 60 Самара Промис тел 846 336 13 76 201 12 25 263 42 42 61 Самара СК Сервис Самара 846 997 68 44 62 Самара СМП Сервис тел 846 247 62 92 ф 247 63 03 63 Санкт Петербург БалтРегионСервис тел 812 444 20 37 64 Санкт Петербург Гидроснаб Сервис тел 812 640 19 57 65 Санкт Петербург Логалюке тел 812 965 87 51 66 Саратов Аланд Маркет тел 8452 27 52 90 27 18 36 67 Смоленск Дункан сервис тел 4812 35 08 88 35 09 09 68 Сыктывкар Спецэнерготехника плюс тел 8212 200 800 69 Сысерть ИП Бабушкин В В тел 34374 6 02 32 2 86 66 70 Тамбов Тамбовагропромкомплект тел 4752 53 52 23 71 Тольятти Лидер тел 8482 22 22 75 26 12 06 72 Томск Кей Си Групп тел 3822 55 01 01 53 33 91 73 Томск СовКо тел 3822 516 948 517 307 74 Томск Теплосервис тел 3822 30 30 90 75 Тула Мир Промтехники тел 4872 36 09 32 40 40 25 40 44 44 76 Тюмень Вестер Центр тел 3452 43 15 34 43 53 35 77 Тюмень ИП Сабанцева Л А тел 3452 48 99 36 78 Тюмень Тюменьгазсервис тел 3452 43 03 19 79 Улан Удэ М Сервис 3012 46 76 54 80 Ульяновск ИП Мумлева Е В 8422 73 29 19 81 Уссурийск Страда тел 4234 32 72 57 82 Уфа МТС Сантехника тел 347 228 53 57 228 79 34 83 Уфа Уфатеплосервис тел 8 903 354 86 53 84 Хабаровск Гиперион тел 4212 21 66 99 85 Чебоксары Телерадиосервис тел 8352 62 31 60 62 15 63 86 Чебоксары Юрат тел 8352 66 27 54 63 01 15 87 Челябинск Тепловые системы тел 351 260 14 90 260 29 11 88 Череповец Аникор тел 8202 28 21 95 89 Чита Электросила тел 3022 32 18 66 32 28 01 90 Ярославль Теплолюкс тел 4852 40 85 66 13 Сведения о сертификации Сертификат соответствия регистрационный РОСС Я1 АЯ74 В33747 выдан органом по сертификации Нижегородсертифика ООО Нижегородский центр сертификации срок действия с 19 01 2010 г по 18 01 2013 г Соответствует требованиям нормативных документов ГОСТ Р 52161 2 35 2008 ГОСТ Р 51317 3 2 2006 Р р 6 7 ГОСТ Р 51317 3 3 2008 ГОСТ Р 51318 14 1 2006 Р 4 ГОСТ Р 51318 14 2 2006 Р р 5 7 Рисунок 1 17
