Jet JWP-16 OS (708531T) [19/23] Base assembly parts list
![Jet JWP-16 OS (708531T) [19/23] Base assembly parts list](/views2/1007427/page19/bg13.png)
19

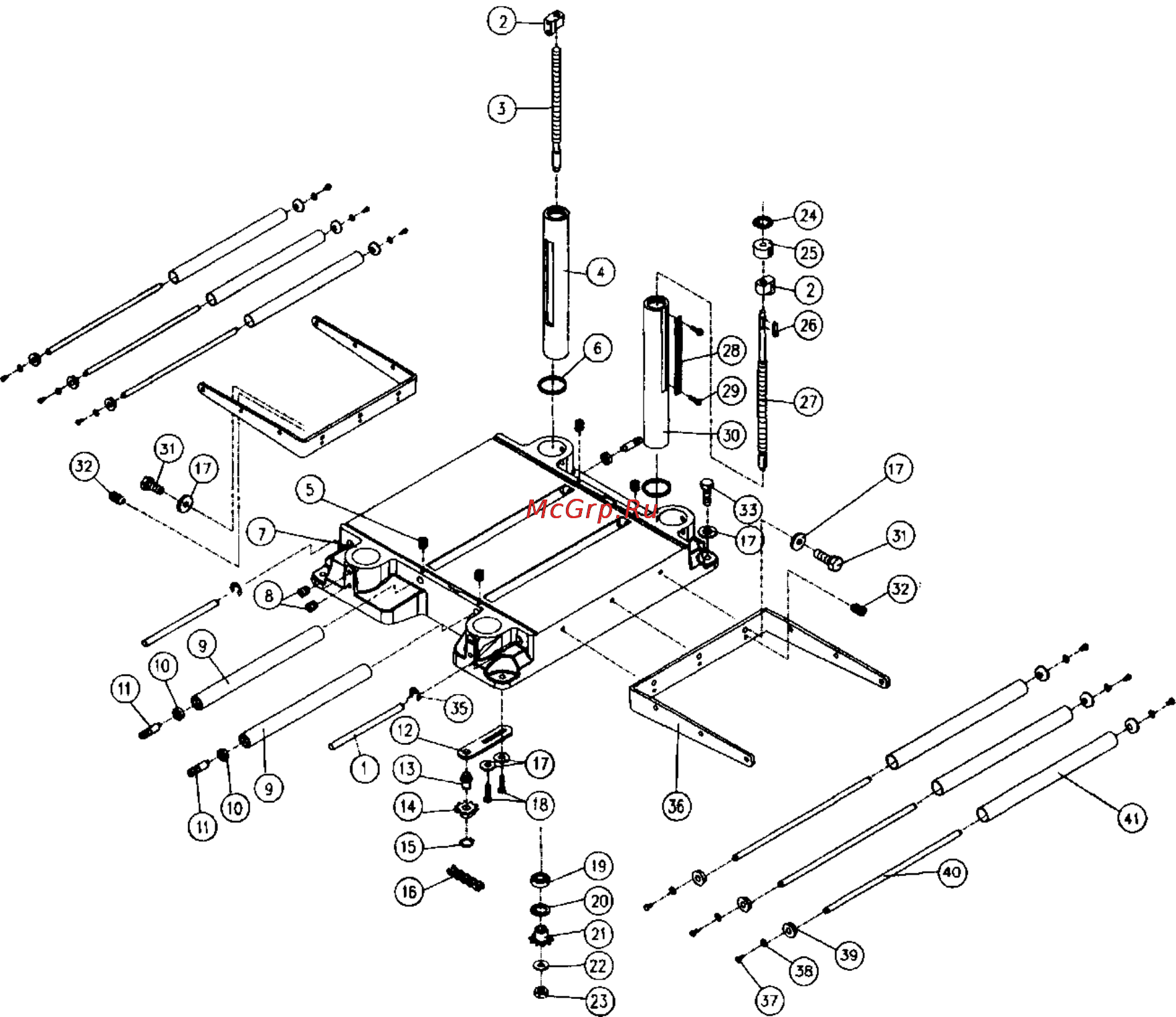

Base Assembly
Base Assembly Parts List
1
Index No. Part No. Description Size Quantity
2
JWP16OS-201 ............. Lifting Handle........................................................................................................ 4
3
JWP15H-207 ................ Nut Fixture ............................................................................................................ 4
4
JWP16OS-203 ............. Leadscrew ............................................................................................................ 3
5
JWP16OS-204 ............. Column ................................................................................................................. 4
6
TS-1523041 ................ Socket Set Screw ......................................................... M6*12L ........................... 4
7
JWP15H-203 ................ Column ................................................................................................................. 4
8
JWP16OS-207 ............. Base ..................................................................................................................... 1
9
TS-1525021 ................. Socket Set Screw ......................................................... M10*121- ........................ 8
10
JWP16OS-209 ............. Roller .................................................................................................................... 2
11
BB-608Z ....................... Ball Bearing .......................................................................................................... 4
12
JWP15H-104 ................ Eccentric Shaft ..................................................................................................... 4
13
J WP15H-221 ............... Bracket ................................................................................................................. 1
14
JWP15H-222 ................ Shaft ..................................................................................................................... 1
15
JWP15H-223 ................ Sprocket ............................................................................................................... 1
16
JWP15H-224 ................ Retaining Ring .............................................................. STW-15 .......................... 1
17
JWP160S-216 .............. Chain ............................................................................ 41 x 148P ....................... 1
TS-1550061 ................. Flat Washer .................................................................. M8 ................................ 18
