Ролики стола
Станок поставляется с двумя роликами в
столе (А, Рис. 12), которые вращаются,
когда деталь проходит через станок, таким
образом, снижая трение. Невозможно дать
точные размеры правильной установки
высоты роликов стола, потому что каждый
вид древесины ведет себя по-разному.
Как правило, когда строгаются грубые
материалы, ролики стола необходимо
поставить в верхнее положение. Когда
строгаются гладкие материалы, то ролики
необходимо установить в нижнем
положении.
ПРИМЕЧАНИЕ: Когда поднимаете ролики
над столом, допустимый диапазон от 0.003”
до 0.006”. См. Рис. 13.
Ролики стола установлены на заводе для
среднего положения строгания, они
параллельны по отношению к поверхности
стола.

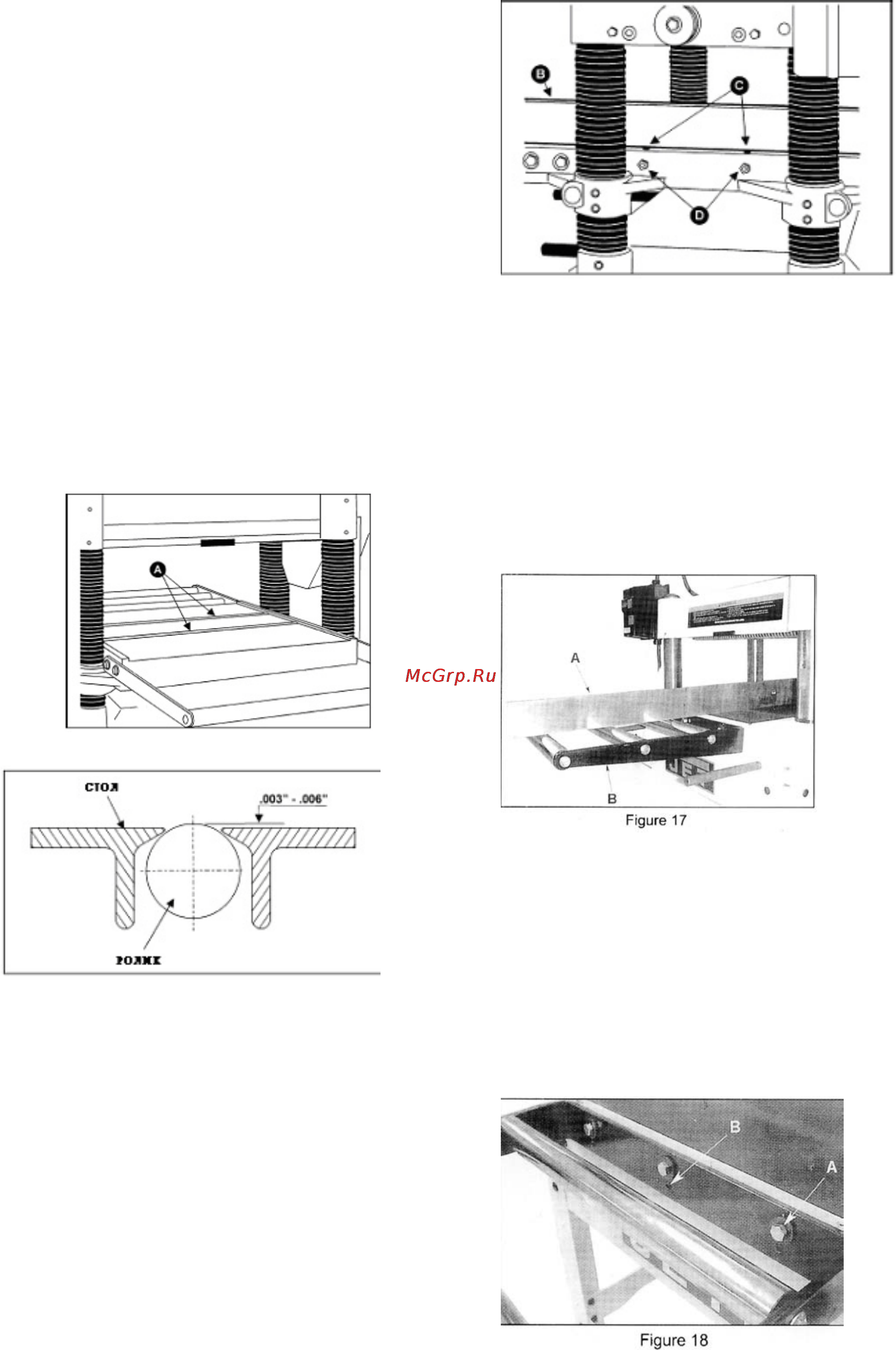

Рис.12
Рис. 13
Если вы хотите сделать их выше или
ниже, то надо выполнить следующее:
Отключите станок от источника питания.
Приложите поверочную линейку (В, Рис.
14) через оба ролика.
На одной стороне стола ослабьте винты
(С, Рис. 14) при помощи шестигранного
ключа и поверните валы эксцентрика (D,
Рис. 14), чтобы поднять или опустить
ролики.
Когда вы добьетесь нужной высоты,
затяните винты (С, Рис. 14).
Таким же образом отрегулируйте ролики
с противоположной стороны стола.
Рис. 14
ВАЖНО: Убедитесь, что высота переднего
и заднего роликов одинаковая. Ролики
стола всегда должны быть параллельны к
его поверхности.
Регулировка роликов раздвижного
стола
Приложите поверочную линейку(A) к
роликам раздвижного стола, как показано
на Рис. 17, чтобы убедиться, что ролики
расширения (B) и стол, расположены на
одной высоте.
1.
Если регулирование требуется:
иллюстрация 18
Ослабьте болты (A) и потайные винты
(B) на роликовом расширении.
Различные комбинации ослабления и/или
подкручивания потайных винтов и болтов
будут обязаны выравнить ролики
расширения со столом. Регулирование
правильно, когда поверочная линейка в
уровень со столом, и все три ролика
касаются основания поверочной линейки.
