8

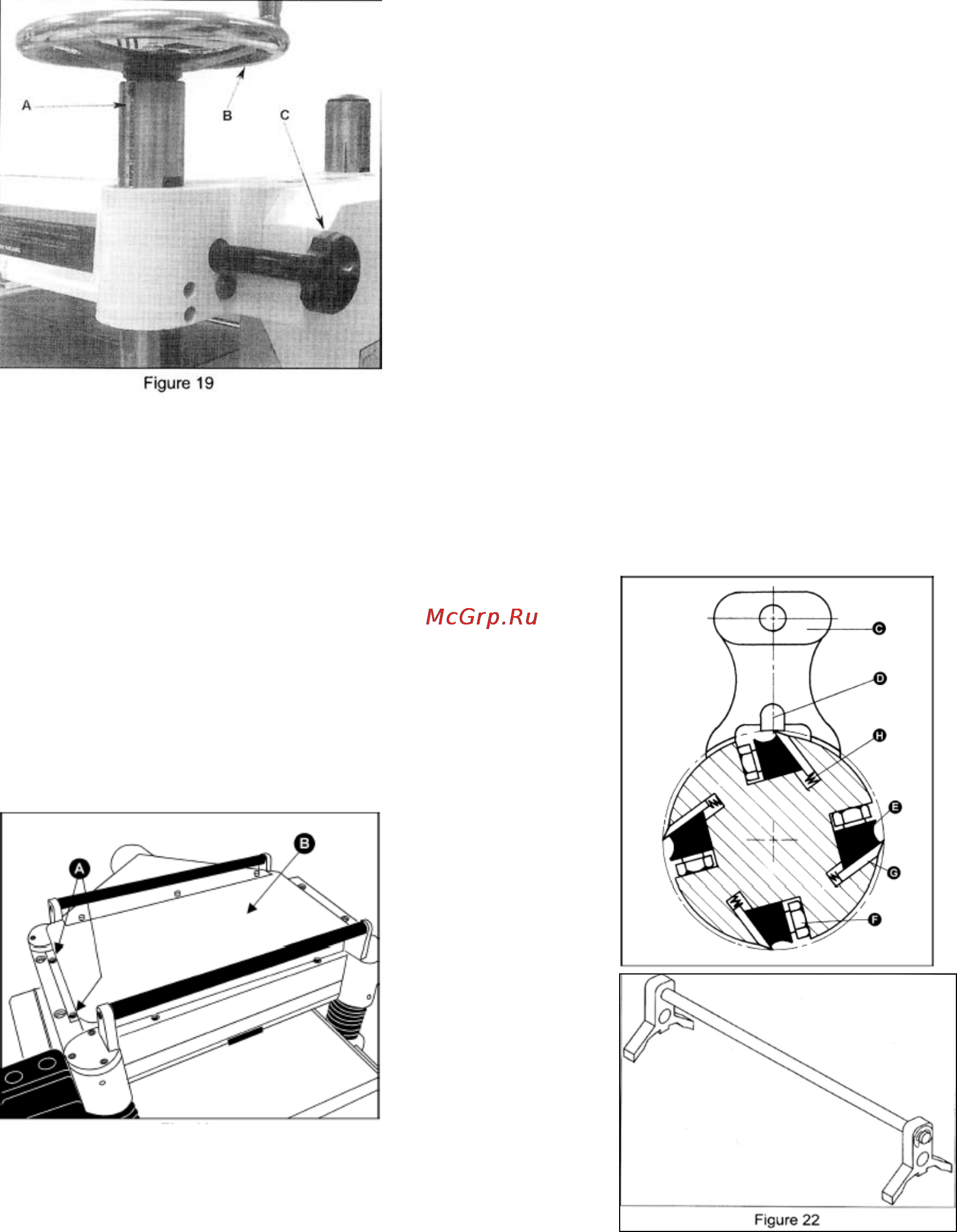

Регулирование глубины строгания
Шкала глубины строгания детали (A)
имеет разметку в дюймах и в метрической
системе Рис.19 с диапазоном от 0 до 6"
(152 мм).
После установки желаемого положения
стола затяните стопорные ручки (С) Рис. 19.
Расстояние движения вверх-вниз
контролируется маховиком (В) Рис. 19. Один
оборот маховика равен 0.059 “ (1.5 мм).
Перед тем как двигать строгальную голову
вверх-вниз ослабьте стопорные ручки (С)
Рис. 19.
Отметьте: У Строгального станка JWP-160S
есть две стопорных ручки (с) рис. 19, с
противоположных сторон
Всегда закручивайте стопорные ручки
перед началом работы строгального станка.
Установка строгальных ножей
Для проверки и регулировки ножей
строгального вала следуйте следующим
указаниям:
Отключите станок от электропитания.
Открутите четыре винта (А, Рис.20) и
снимите верхнюю крышку (В, Рис. 20).
Рис.20
Для проверки и регулировки ножей
используйте шаблон(Рис.21 и 22) и
проверьте все четыре ножа. Ножи должны
касаться нижнего края центрального
выступа (D, Рис. 21) шаблона.
Если требуется регулировка одного или
более ножей, немного ослабьте прижимную
планку ножа (Е, Рис.21), повернув шесть
стопорных винтов (F, Рис. 21) на прижимной
планке. Поверните винты так, чтобы только
ослабить прижим ножей в посадочном пазу
вала, не нарушая установку и положение
самих ножей. Сделайте это для всех трёх
ножей единовременно.
Поместите шаблон на нож (G, Рис.21),
продолжайте ослаблять стопорные винты (F,
Рис.21) пока пружины (Н, Рис.21) не начнут
поднимать нож. Когда нож коснется
центрального выступа (D, Рис.21) шаблона,
приведите в начальное положение
прижимную планку, немного закрутив
обратно шесть стопорных винтов (F, Рис.21)
в пазу.
ПРИМЕЧАНИЕ: В данный момент только
затяните нож в пазу так, чтобы он оставался
на месте.
Если необходимо отрегулировать еще
ножи, то повторите шаг 2 раза.
После того, как все три ножа закреплены
винтами, поставьте на место и закрутите
шесть стопорных винтов (F, Рис.21 и 23)
против прорези, начиная с винтов по краям,
затем центральные винты, пока нож не
будет надежно закреплен в строгальном
валу. Таким же образом затяните два
оставшихся ножа.
Важно: Проверьте дважды затяжку всех
винтов.
рис.21
