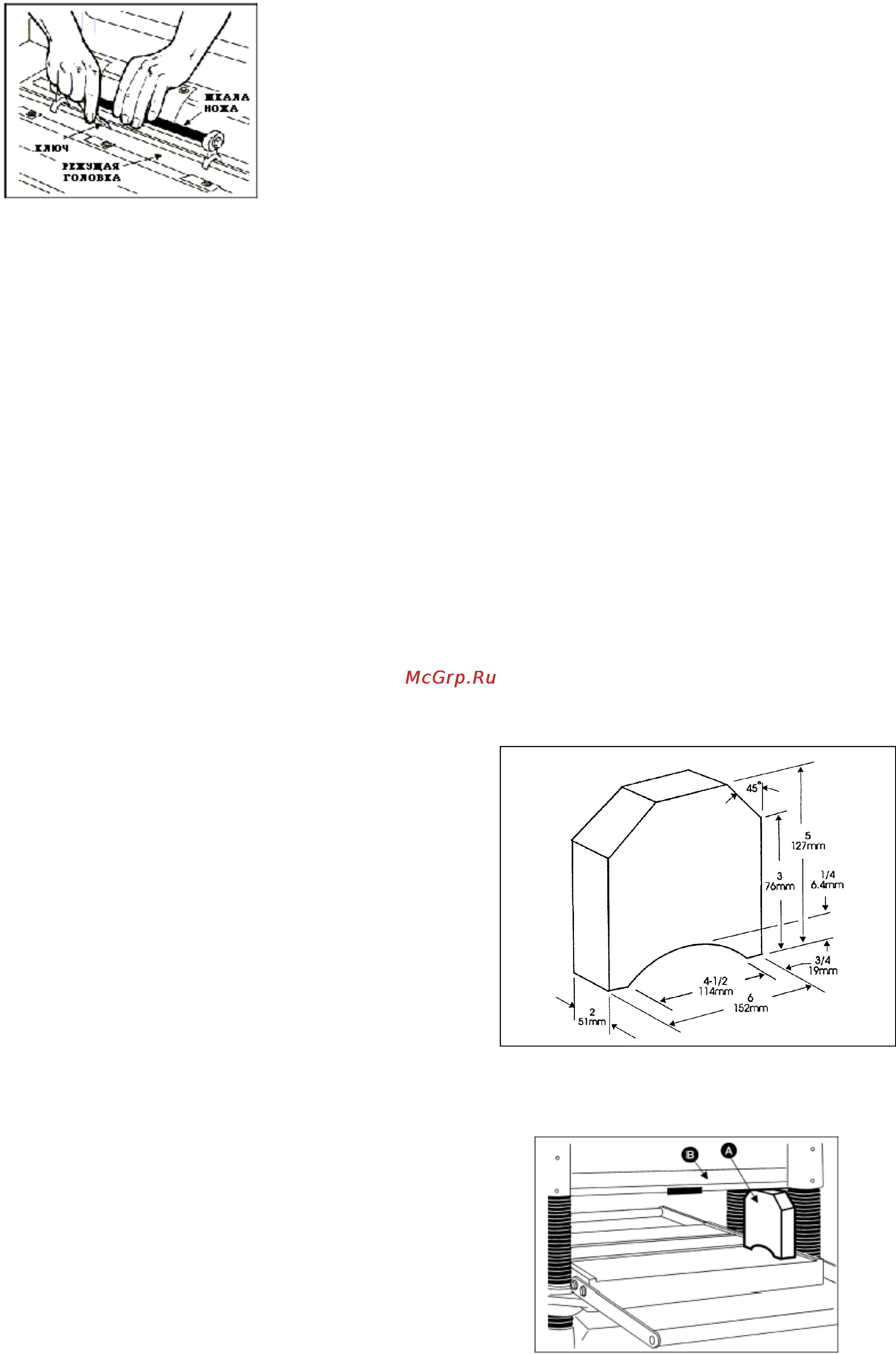

рис.23

Замена и переустановка ножей

Если ножи были сняты для заточки,

необходимо при их обратной установке и

регулировке выполнить следующие

действия:

Отключить станок от электропитания.

Выкрутить четыре винта и снять верхнюю

крышку(см.Рис.20).

Чтобы снять нож, ослабьте прижимную

планку (Е, Рис. 21) повернув шесть

стопорных винтов (F, Рис. 21) на прижимной

планке. Снимите прижимную планку (Е, Рис.

21), нож (G, Рис.21) и пружины (Н, Рис. 21).

ПРИМЕЧАНИЕ: Две внутренние пружины

могут выскочить, когда нож и прижимная

планка удалены.

Снимите два оставшихся ножа таким же

образом.

Тщательно очистите посадочные места

ножей, прижимные планки, пружины и

стопорные винты. Проверьте стопорные

винты, если резьба покажется вам

изношенной или нарушенной, или если

головки будут сточены, то замените их.

Проверьте режущий край ножей на

предмет зазубрин и других дефектов.

Немного поправьте ножи, используя

точильный камень, или если ножи

необходимо заточить, то соблюдайте угол

заточки 35 градусов.

Вставьте пружины, ножи и прижимную

планку в паз ножевого вала. Закрутите

стопорные винты так, чтобы ножи

держались в валу.

Поместите на нож шаблон (С, Рис.21).

Придерживая шаблон на ноже, ослабьте

все шесть стопорных винтов (F)

поворачивая их на прижимной планке (Е),

пока режущий край не коснется выступа (D)

на шаблоне. Верните в зажатое состояние

прижимную планку, завернув обратно шесть

стопорных винтов в пазу.

ПРИМЕЧАНИЕ: В данный момент затяните

нож в пазу так, чтобы он оставался на

месте.

Замените или переустановите два

оставшихся ножа таким же образом.

После того, как все три ножа закреплены

винтами, поставьте на место и закрутите

шесть стопорных винтов (F) в пазу, начиная

с винтов по краям, затем центральные

винты, пока нож не будет надежно

закреплен в валу. Таким же образом

затяните два оставшихся ножа.

Внимание: во время работы с ножами

используйте защиту рук! Ножи очень

острые! Если требуется регулировка или

техническое обслуживание ножей,

необходимо проводить обслуживание сразу

всех ножей. Невыполнение предписаний по

безопасности может привести к серьёзным

травмам.

Проверка параллельности рабочего

стола по отношению к строгальному

валу

Рабочий стол устанавливается

параллельно строгальному валу еще на

заводе, и дальнейшая регулировка не

требуется. Если ваш станок стал на выходе

придавать материалам коническую форму,

то сначала нужно проверить, правильно ли

установлены ножи в строгальном валу.

Затем проверьте параллельность рабочего

стола по отношению к валу. Это делается

следующим образом:

Чтобы проверить регулировки, вам

понадобит

ся поверочный брусок, щупы для

выставления зазоров, а также замерный

блок из твердого дерева собственного

изготовления. Этот замерный блок можно

сделать по следующим размерам,

показанным на Рис. 24.

Рис. 24

Вам также будет необходимо снять кожух

ремня, Вы можете провернуть строгальный

вал при помощи шкива.

рис.25
