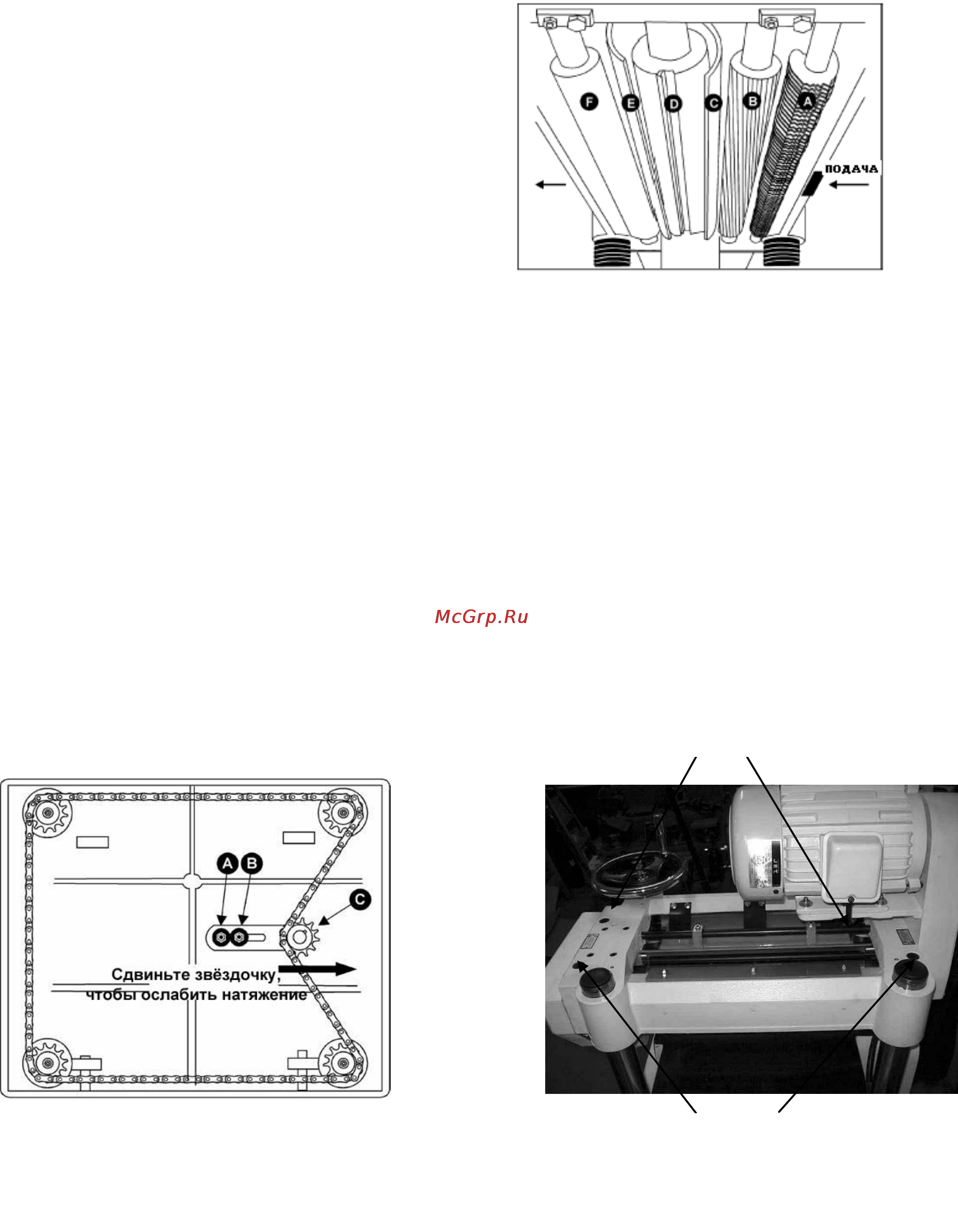

10
Отсоедините станок от источника
питания.
Поместите шаблон (А, Рис.25) на рабочий
стол прямо под один из краёв вала (В,
Рис.25). Добейтесь легкого
соприкосновения, приподняв стол.
Регулировка параллельности рабочего
стола по отношению к строгальному
валу
Если рабочий стол не параллелен
строгальному валу, проведите следующие
операции:
Отключите станок от источника питания.
Наклоните станок на бок, чтобы было
видно дно основания, как показано на Рис.
22.
Открутите болт (А, Рис.22) и ослабьте
болт (В, Рис.22), которые позволят вам
переместить регулируемую звездочку (С,
Рис. 22) достаточно, чтобы ослабить
натяжение цепи.
Снимите цепь с конкретной звездочки с
того угла основания, который должен быть
отрегулирован.
Поверните звездочку руками, чтобы
согласовать данный угол с тремя
остальными углами.
ПРИМЕЧАНИЕ: Поворачивая звездочку по
часовой стрелке, вы увеличите расстояние
между рабочим столом и углом вала; против
часовой стрелки – уменьшите это
расстояние. Эта регулировка очень
чувствительна, и обычно нет необходимости
поворачивать звездочку более чем на один-
два зуба.
Когда все регулировки выставлены
правильно, поместите цепь обратно на
угловые звездочки, переместите звездочку
(С, Рис.27) обратно, чтобы натянуть цепь,
затяните болт (В, Рис.27), а также вкрутите
и затяните болт (А, Рис.27).
Рис.27
Строгальная голова с валами
продольно-строгального станка
А ......... Гасящие отдачу планки (гребёнка)
В ......... Вал подачи (рябуха)
С ......... Стружколоматель
D ......... Строгальный вал
Е ......... Ограничительная планка
F ......... Вал разгрузки
рис.28
Вал подачи (В, Рис.28) и Вал разгрузки (F,
Рис.28) – это те детали строгального станка,
которые двигают материал, при строгании.
Вал подачи и разгрузки вращаются цепью, и
её натяжение должно быть достаточным,
чтобы равномерно подавать материал в
с
танок без проскальзываний, но и не
слишком плотно, чтобы не повредить
заготовку. Натяжение должно быть равным
с обеих сторон каждого вала.
Регулировка прижима заготовки
валами подачи и разгрузки
Регулировка
прижима
заготовки
валом подачи
Регулировка
прижима
заготовки
валом
разгрузки
