В корпусе Верхней строгальной головы

расположены пружины осуществляющие

давление валов движения заготовки на

деталь и регулирующиеся при помощи

винтов с обеих сторон головы.

Чтобы отрегулировать прижим заготовки

валами подачи и разгрузки, поверните

винты при помощи шестигранного ключа.

Таким же образом поверните винты с

противоположной стороны валов подачи и

разгрузки.

Если пружина слишком ослаблена,

заготовка будет проскальзывать. Слишком

сильное сжатие может привести к

повреждению механизма подачи. Давление

пружины необходимо регулировать

одинаково с каждой стороны валов.

1. Чтобы отрегулировать давление

пружины на подающем валу, необходимо

повернуть регулировочные винты по

часовой стрелке, чтобы увеличить давление

на заготовку и против часовой стрелки,

чтобы уменьшить давление. Давление

пружины должно быть одинаковым с обеих

сторон вала.

2. Чтобы отрегулировать давление

пружины разгрузочного вала, необходимо

повернуть винты по часовой стрелке, чтобы

увеличить давление пружины и против

часовой стрелки, чтобы уменьшить

давление. Давление пружины должно быть

одинаковым с обеих сторон ролика.

Гасящие отдачу планки (гребенка)

Проверяйте ограничительные планки

обратного удара заготовки (гребенка),

расположенные перед ребристым валом

подающим заготовку, эти ограничительные

планки служат для того, чтобы заготовка не

отскакивала назад во время захода в её

поверхность строгальных ножей.

Данные ограничительные планки

необходимо ежедневно проверять на

повреждения или ограничения хода,

которые могли появиться в результате

работы. После подъёма планок они должны

свободно опускаться. Если ограничители

заедают, необходимо почистить их с

помощью сжатого воздуха.

Внимание: не будьте слишком уверены в

том, что заготовка никогда не будет

отброшена назад. Во время работы никогда

не стойте перед или за станком.

Несоблюдение техники безопасности может

привести к серьёзным травмам!

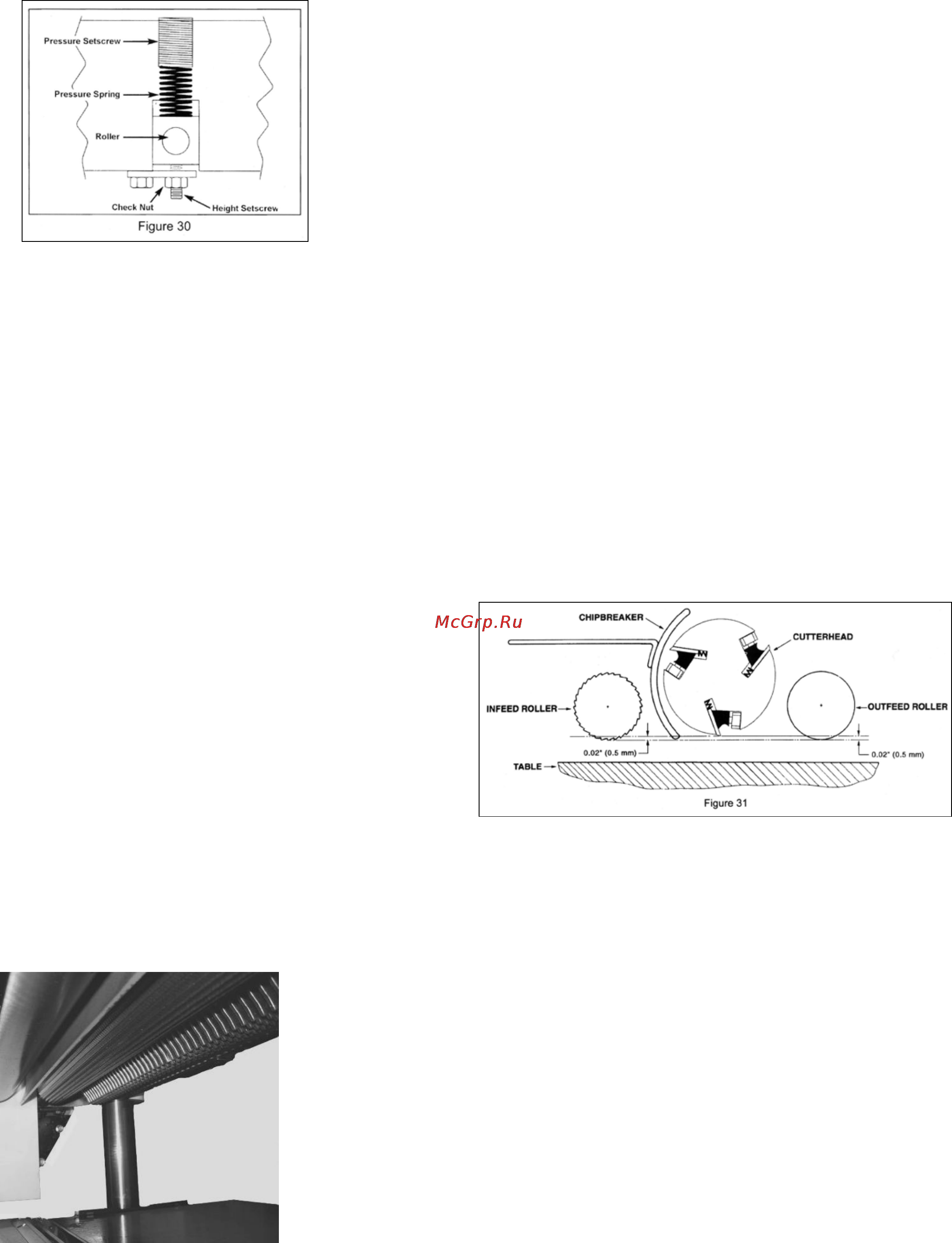

Регулировка валов движения заготовки

Вал подачи, стружколоматель,

ограничительная планка и вал разгрузки

регулируются на заводе. Вал подачи и

стружколоматель должны быть установлены

на 0.02” (0.5 мм) ниже ножевого вала; и вал

разгрузки должен быть установлен на 0.02”

(0.5 мм) ниже режущего круга. См. Рис.31.

Регулировка высоты вала разгрузки

1. Отключите станок от электропитания.

2. Убедитесь, что ножи правильно

установлены, как это ранее описано в

разделе «Замена или переустановка

строгальных ножей».

3. Поместите измерительный блок (J, Рис.

32) на стол прямо под строгальный вал

(D, Рис. 32).

4. Используя щуп толщиной 0.02” (0.5 мм)

(K, Рис.32), расположенный в верхней

части измерительного блока, поднимайте

рабочий стол, пока нож не коснется

щупа, когда нож находится в самом

нижнем положении. Не изменяйте

положение рабочего стола, пока не

отрегулируете вал разгрузки.
