12

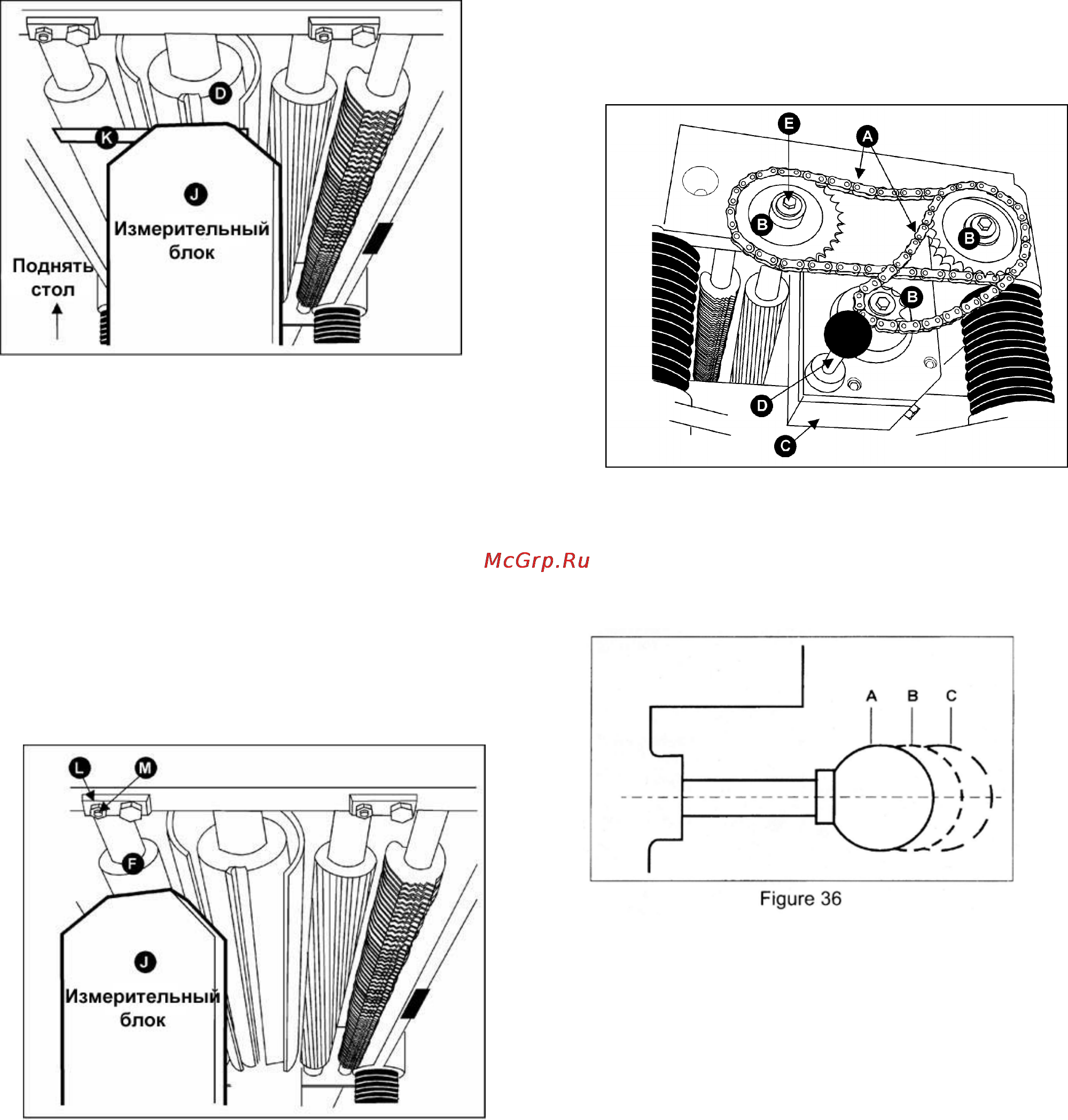

Рис.32
5. Сдвиньте измерительный блок (J, Рис.
33) под один конец вала разгрузки (F,
Рис. 33). Нижняя часть вала разгрузки
должна только касаться вершины
измерительного блока. Если необходима
регулировка вала разгрузки, ослабьте
стопорную гайку (L, Рис. 33) и поверните
винт (М, Рис. 33), пока вал разгрузки не
коснется измерительного блока. Затем
затяните стопорную гайку (L, Рис.33).
6. Проверьте и отрегулируйте
противоположный конец вала разгрузки
таким же образом.
Рис. 33
Регулировка высоты вала подачи
Для проверки вала подачи следуйте
инструкции, описанной выше. Также
используйте щуп толщиной 0.02” (0.5 мм).
Если необходима регулировка, используйте
стопорную гайку и винт с каждой стороны
вала подачи.
Контроль скорости подачи
Станок оборудован зубчатым валом подачи
и цельным валом разгрузки. Когда
включается станок, вращаются валы для
движения заготовки. Валы, двигающие
заготовку, автоматически замедляются при
увеличении нагрузки на электродвигатель
для безопасного строгания. Вал подачи
приводятся в действие цепью (А, Рис. 34) и
звездочками (В, Рис. 34), которые
приводятся в движение от строгального
вала через редуктор с маслом(С, Рис. 34).
Рис. 34
Внимание! Не меняйте скорость подачи
во время движения заготовки. Это
может привести к повреждению
коробки передач.
Регулировка скорости подачи
Рейсмусовый станок оснащён прижимными
валами движения заготовки, с помощью
рукоятки можно регулировать скорость от
4,87 до 6,10 метров в минуту. Всегда
меняйте скорость подачи в зависимости от
материала и глубины сьёма поверхности.
Установка скорости движения заготовки
осуществляется при включённом эл.
двигателе.
Последовательность изменения
скорости:
1. Нажмите на рукоятку регулировки
скорости до конца, до скорости 6,10 метров
в минуту. Положение (А) рис.36.
2. Плавно потяните рукоятку регулировки
скорости в среднее положение, механизм
встанет в нейтральное положение (ролики
не вращаются). Положение (В) рис.36.
3. Вытяните рукоятку регулировки скорости
максимально, Установиться скорость 4,87
метров в минуту. Положение (С) рис.36.
