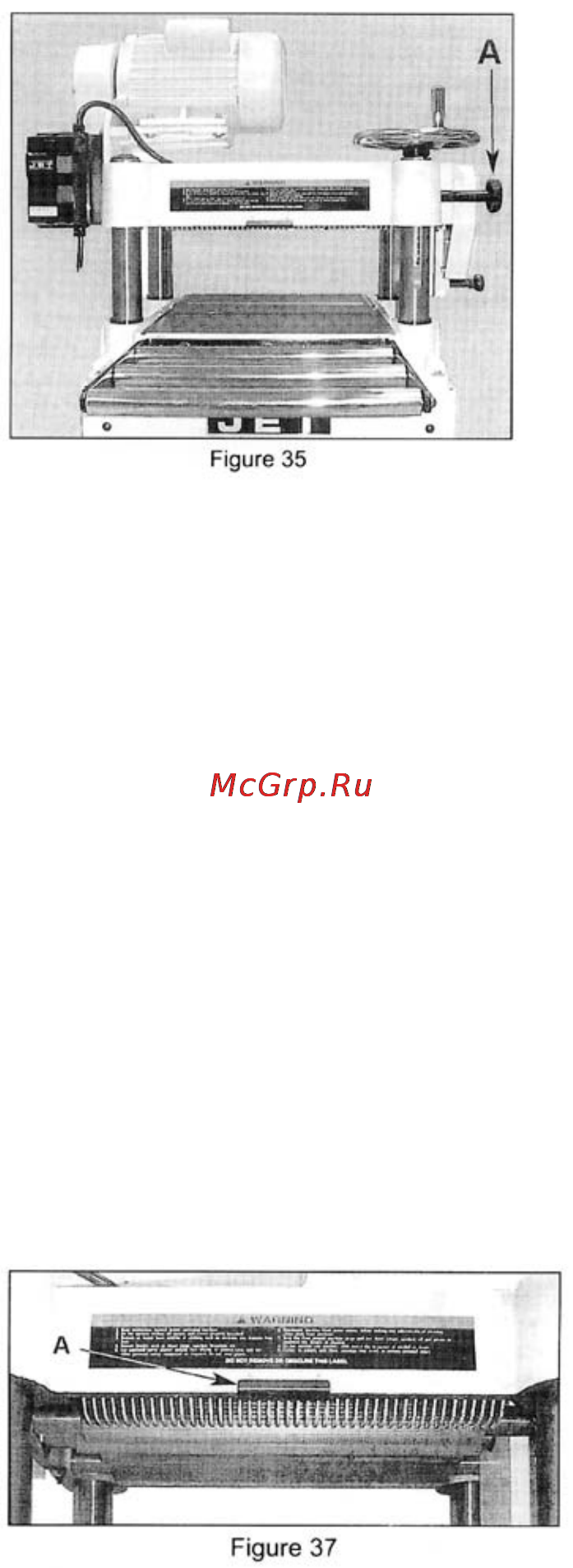

Фиксатор положения строгальной

головы

Перед тем как двигать строгальную голову

вверх-вниз ослабьте стопорные ручки (А)

Рис. 35.,

с обеих сторон.

После установки желаемого положения

стола затяните стопорные ручки (А) Рис. 35.

Регулирование глубины строгания

Маховик

Расстояние движения вверх-вниз

контролируется маховиком (В) Рис. 19. Один

оборот маховика равен 0.158 “ (4 мм).

Ограничитель глубины строгания

Строгальный станок JWP-160S оборудован

ограничителем глубины пропуска заготовки -

расположенный на основании строгальной

головы, ниже таблички предупреждения (A, рис.

37). Ограничитель глубины указывает

минимальную глубину заготовки к 3,2мм.

ПРЕДОСТЕРЕЖЕНИЕ

Накопившиеся опилки и другой мусор

могут вызвать сбои в работе станка.

Периодическая очистка не только

рекомендуется, но и является обязательной

для качественной работы строгального

станка.

Точно устанавливаемые детали, например

в пазу для ножей строгального вала--

прижимная планка, должны очищаться при

помощи ткани или щетки, а также

негорючим растворителем, и освобождаться

от застрявших инородных тел.

Удаляйте смолу и стружку с валов и стола

при помощи мягкой ветоши и растворителя.

Учитывайте, что строгальные ножи,

обрезиненные валы привода движения

заготовки, плоские, поликлиновые,

клиновые и другие ремни, а также цепи,

используемые в конструкции станка,

относятся к деталям

быстроизнашивающимся (расходные

материалы) и требуют периодической

замены. Гарантия на такие детали не

распространяется. Защитные кожуха,

отдельные детали из пластика и алюминия,

используемые в конструкции станка,

выполняют предохранительные функции.

Замене по гарантии такие детали не

подлежат.

Периодически проверяйте цепи на

предмет правильного натяжения и

соответственно регулируйте их, если это

необходимо.

ПРИМЕЧАНИЕ: Если из-за попавшего

постороннего предмета на ноже образовался

задир, вместо того, чтобы заменить его или

попытаться отшлифовать, просто

передвиньте ножи на валу, сдвинув один

нож не более чем на 1/4" право, а другой

нож не более чем на 1/4" влево. Зазубрина

больше не будет заметна.

Стол необходимо держать в чистоте и

очищенным от смолы и ржавчины.

Некоторые пользователи предпочитают

наносить на него восковое покрытие.

Другим вариантом является порошок талька.

Он заполняет поры литейной формы и

формирует барьер от влаги. Этот метод

обеспечивает гладкую поверхность стола и

позволяет легко удалять кольца ржавчины с

его поверхности. Также важен тот факт, что

порошок талька не пачкает дерево и не

портит полировку в отличии от воска.

Смазка

Подшипники строгального вала

смазываются и герметизируются на заводе

на весь срок службы – никакая

дополнительная смазка не требуется.

Машинное масло в редукторе необходимо

замен

ять каждые 2,500 часов. Для этого

подходит многоцелевой смазочный материал

для редукторов.

Чтобы избежать

механического повреждения строгального

станка, не удаляйте ограничитель глубины.

6.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Чтобы убедиться, что станок правильно

отрегулирован, все болты затянуты, ремни в

хорошем состоянии, в электрическом

оборудовании не скопилась пыль и стружка,

а также не износились и не разболтались

электрические соединения, требуется

периодическое и систематическое

обслуживание.

Чтобы заменить масло в редукторе, надо:
