Подключение к компьютеру

Выполните следующие действия, чтобы настроить устройство:

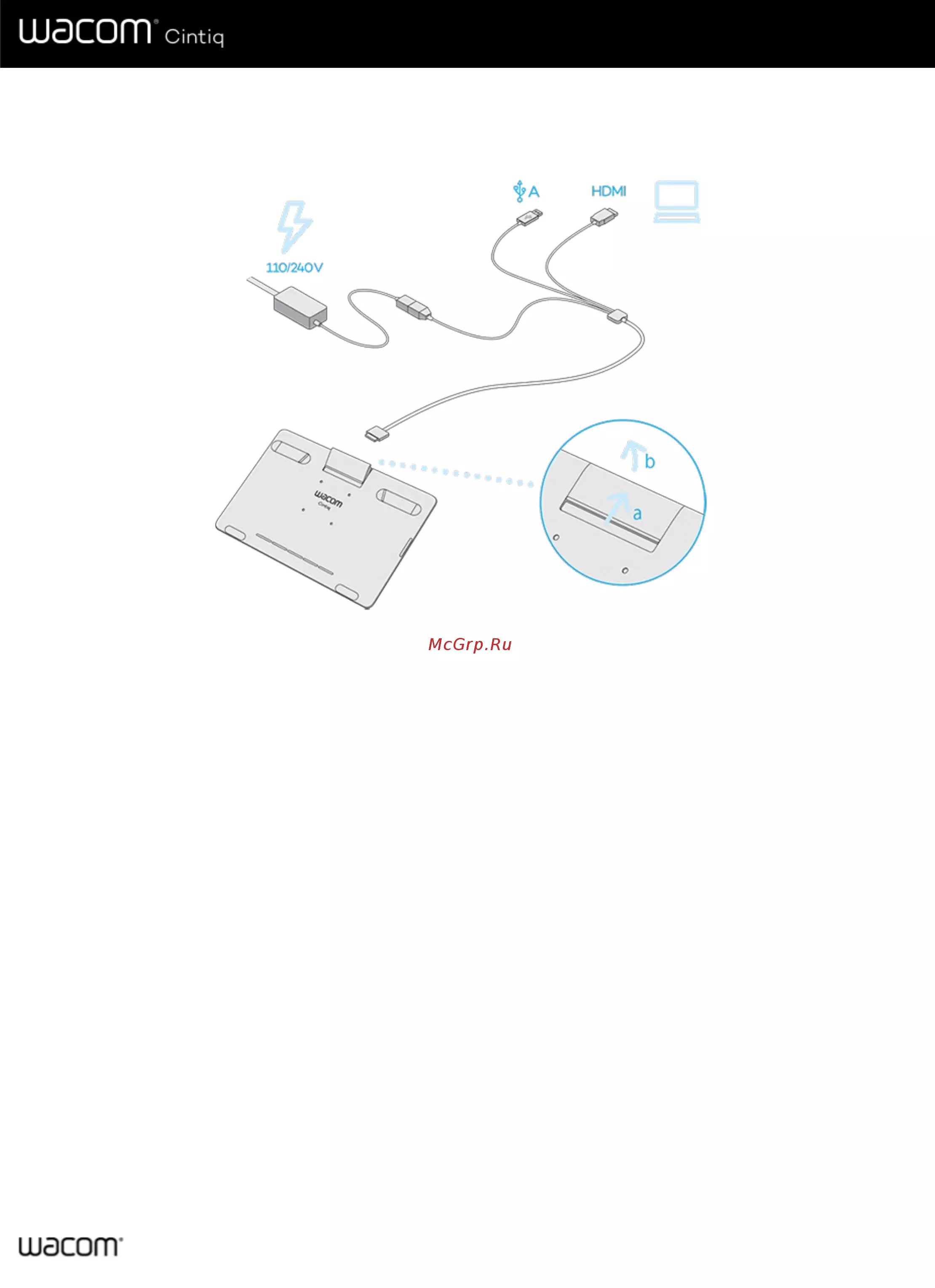

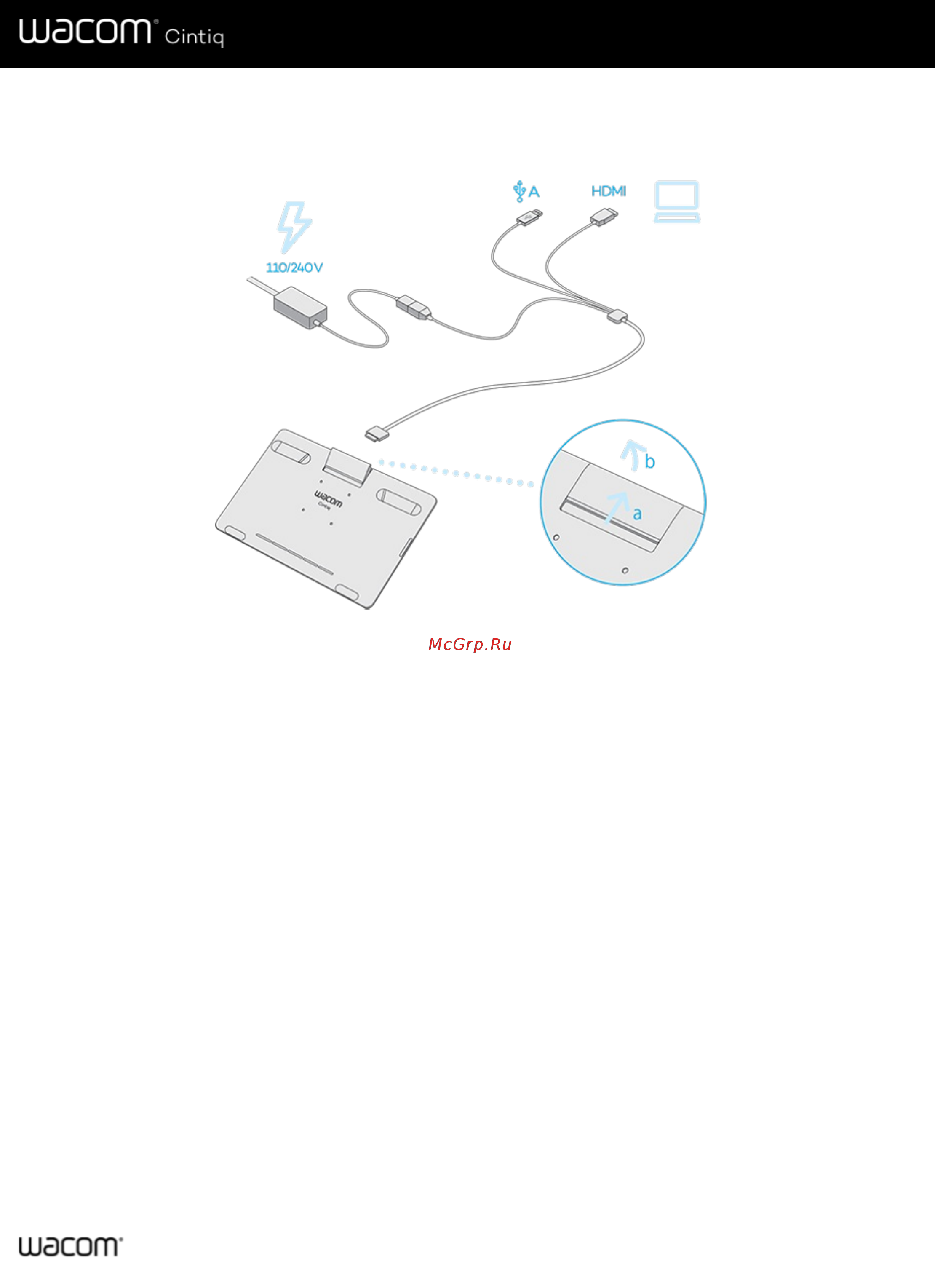

1. Снимите крышку кабельного разъема, чтобы получить доступ к разъему кабеля «3 в 1».

a. Нажмите на крышку и сдвиньте ее вверх в соответствии со стрелками-указателями на ней.

b. Оттяните крышку, чтобы получить доступ к разъему кабеля «3 в 1».

2. Подключите кабель «3 в 1» к разъему на устройстве Cintiq 16.

3. Подсоедините разъем питания кабеля «3 в 1» к адаптеру переменного тока, а затем подключите адаптер

переменного тока к источнику питания.

4. Подключите разъем HDMI кабеля «3 в 1» к компьютеру.

5. Подключите разъем USB-A кабеля «3 в 1» к компьютеру.

6. Нажмите кнопку питания, чтобы включить интерактивный дисплей.

Компания Wacom рекомендует посетить Wacom Desktop Center, чтобы проверить наличие обновлений для драйвера и

прошивки устройства Wacom.
