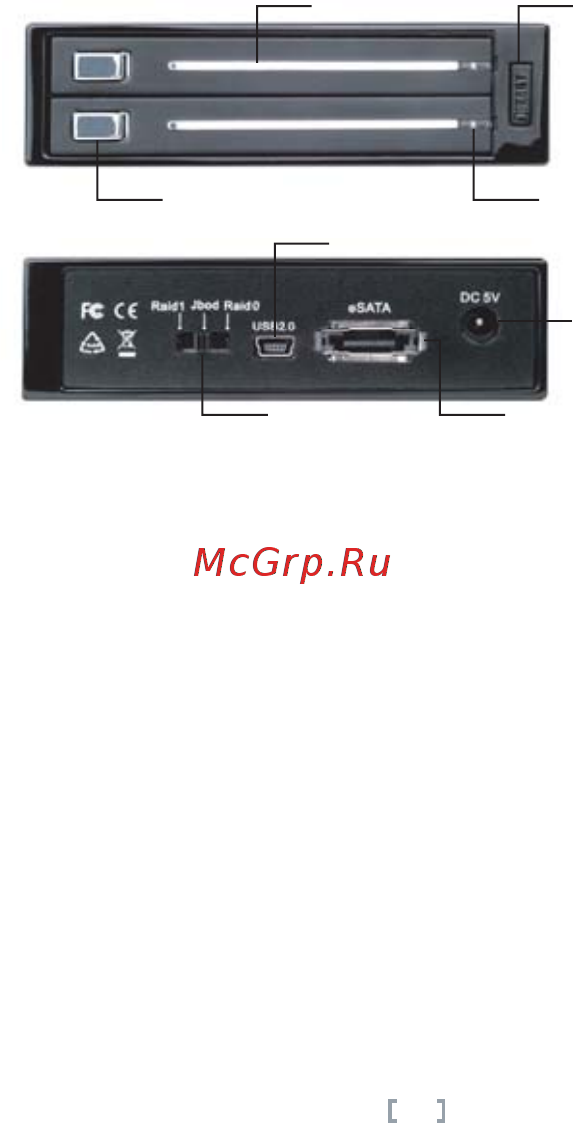

Features

Installazione HDD

Connessione al PC

Serratura di chiusura/apertura

Cassetto porte

LED HDD 1

Pulsante di reset

Selettore modalità

RAID

Connettore USB 2.0

Connettore eSata

1.Premere il bottone di chiusura dei vani per espellere il pannello

2.Inserire il drive da 2,5” e porre il pannello in posizione di chiuso

Nota bene. Controllare prima dell’installazione il verso di montaggio del disco rigido, in

modo che combaci perfettamente con i connettori interni.

Connettere l’alimentatore alla presa di corrente e quindi collegare il jack di alimentazione di DS221.

Con il cavo USB

1.Connettere il cavo usb al pc ed a DS221

2.DS221 sarà utilizzabile dopo l’avvenuto riconoscimento come periferica di archiviazione di

massa da parte del PC.

Con il Cavo eSATA

RAID mode switch

Quando il selettore di modalità RAID viene azionato, DS221 non cambia la modalià in tempo reale,

è necessario premere il pulsante di reset, dopo l’avvenuta ripartenza del dispositivo, lo stesso

provvederà al setup della nuova modalità.

1.Connettere il cavo eSATA al PC ed a DS221

2.DS221 sarà utilizzabile dopo l’avvenuto riconoscimento come periferica di archiviazione

di massa da parte del PC.

Nota bene. Prima di connettere DS221 al PC, assicurarsi che i connettori dei cavi siano

esenti da residui o sporcizia per evitare corti curcuito. Formattare il disco rigido dopo

dell’installazione iniziale, o dopo di cambiare la modalità RAID

Connettore di alimentazione DC
