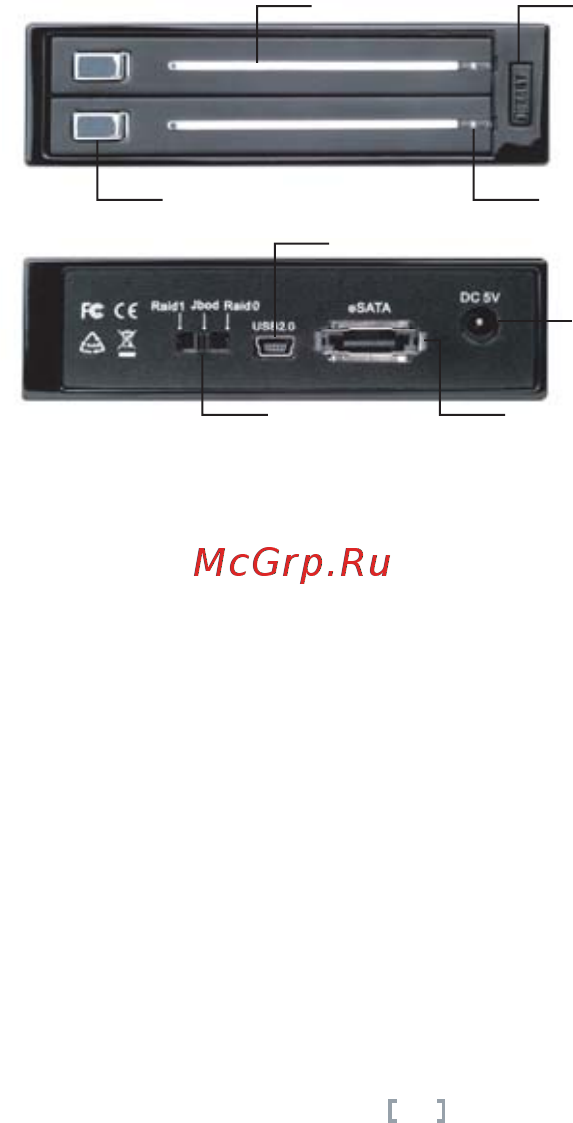

Features

Installation des disques durs

Branchement au PC

Cierre de puerta

Lecteur portes

LED HDD 1

Botón de reseteo

Interruptor de modo

RAID

Mbit/s Conector USB 2.0

Conector eSATA

1.Abaissez le bouton de verrou de la porte pour éjecter le panneau de la porte.

2.Insérez le disque dur 2.5” et fermez le panneau de la porte pour vérouiller le disque.

Note…Orientez le disque dur comme sur l'illustration, s vous ne pouvez pas vérifier le

sens, veuillez bien regarder le connecteur SATA du boîtier afin d'insérez le disque dur

dans le bon sens puis fermez le panneau de la porte.

Branchez l'adaptateur secteur à une source d'alimentation et à la prise secteur du DS221.

Avec le câble USB

1.Branchez le câble USB au PC et au DS221.

2.Après avoir initialisé le DS221(Stockage de masse) par cotre ordinateur, vous pourrez

utiliser le DS221.

Avec le câble eSATA

Interrupteur de mode RAID

Lorsque vous faîtes glisser manuellement l'interrupteur du mode RAID, le DS221 ne changera

pas le mode RAID, vous devez appuyer sur le bouton Reset pour redémarrer le DS221, après

le redémarrage, le DS221 démarrera pour paramétrer le disque dans le mode de grappe.

1.Branchez le câble eSATA au PC et au DS221.

2.Après avoir initialisé le DS221(Stockage de masse) par cotre ordinateur, vous pourrez

utiliser le DS221.

Note… Avant de brancher le DS221 avec le PC hôte, veuillez vérifier que les connecteurs

des câbles soient propres afin d'éviter les courts-circuits. Veuillez formater les disques

durs après leur installation initiale ou lors d'un changement de mode RAID.

5V Conector DC
