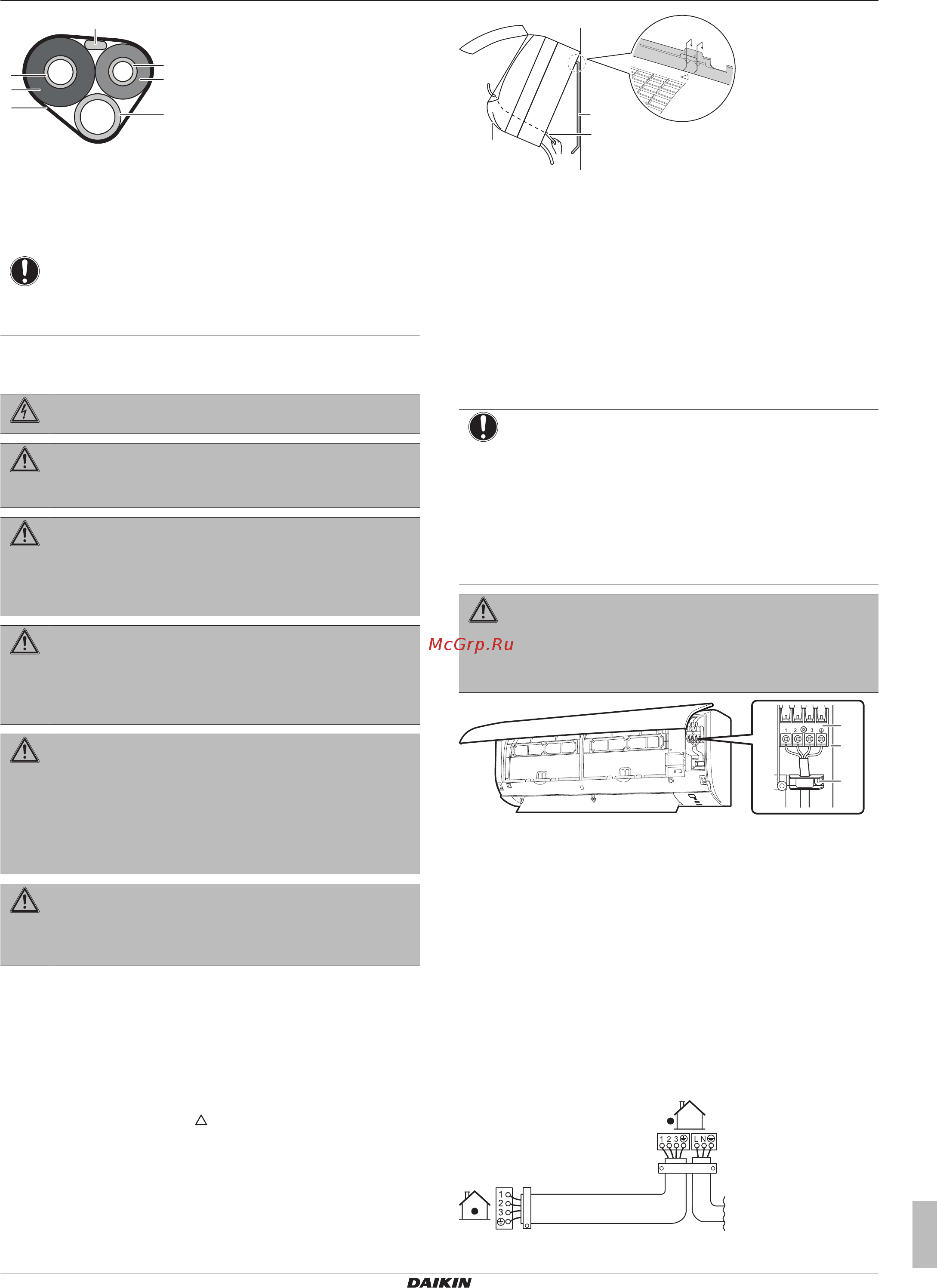

5 Монтаж
Руководство по монтажу
13
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер производства компании Daikin
3P512025-1C – 2018.01
c
a
b
f
d
g
e
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Трубопровод жидкого хладагента
e Изоляция трубопровода жидкого хладагента
f Отделочная лента
g Сливной шланг
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
5.4 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
5.4.1 Подключение электропроводки к
внутреннему блоку
Электромонтажные работы следует выполнять в соответствии с
инструкцией по монтажу и местными нормативами,
регламентирующими прокладку электропроводки.
1 Установите внутренний блок на крюки монтажной пластины.
Пользуйтесь отметками « » как направляющими.
b
a
c
a Монтажная пластина (входит в комплект
принадлежностей)
b Соединительный кабель
c Направляющая проводки
2 Откройте переднюю панель, а затем – сервисную крышку.
См. параграф "5.1.1Как открыть внутренний блок"на стр.8.
3 Пропустив соединительный кабель от наружного блока
через сквозное отверстие в стене, проложите его через
заднюю панель и переднюю часть внутреннего блока.
Внимание! Если концы соединительного кабеля были заранее
очищены, оберните их изоляционной лентой.
4 Загните конец кабеля вверх.
ПРИМЕЧАНИЕ
▪ Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
▪ Чтобы избежать электромагнитных помех,
расстояние между ними должно ВСЕГДА
составлять не менее 50мм.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
a
b
c
a Клеммная колодка
b Блок электрических компонентов
c Фиксатор проводки
5 Уберите изоляцию с концов проводов примерно на 15мм.
6 Цвета проводов должны соответствовать номерам клемм
на клеммных колодках внутреннего блока. Прочно
закрепите провода винтами на соответствующих клеммах.
7 Подсоедините провод заземления к соответствующей
клемме.
8 Прочно закрепите провода клеммными винтами.
9 Потяните провода, чтобы убедиться в прочности их
соединения, а затем закрепите их фиксатором.
10 Расположите провода так, чтобы сервисная крышка
крепилась надежно. Закройте сервисную крышку.
