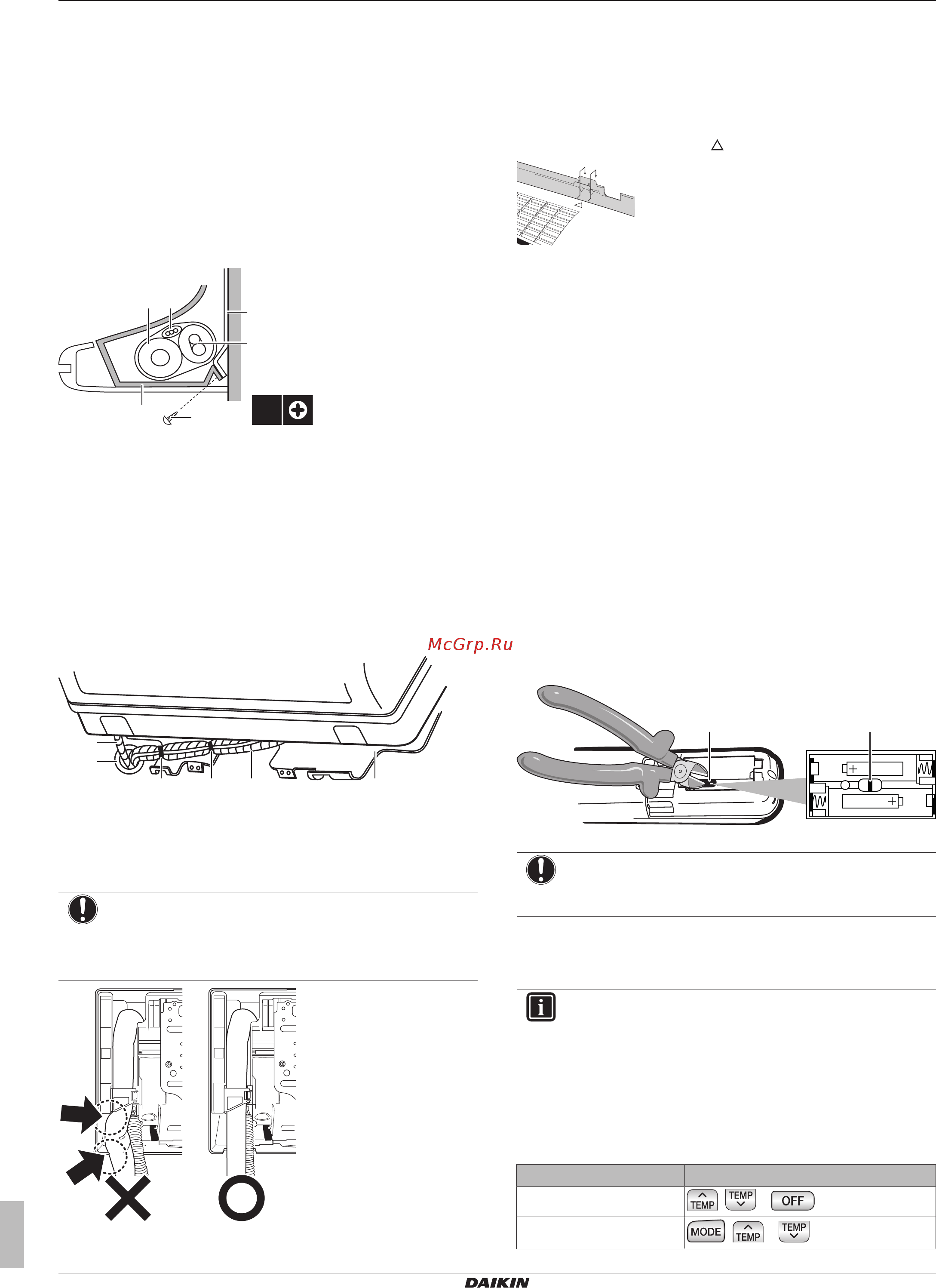

![Daikin FTXP20L2V1B [14/20] Конфигурирование](/views2/1746521/page14/bge.png)
6 Конфигурирование
Руководство по монтажу
14
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер производства компании Daikin
3P512025-1C – 2018.01
5.5 Завершение монтажа
внутреннего агрегата
5.5.1 Чтобы заизолировать дренажные
трубы, трубопровод хладагента и
соединительный кабель
1 После того, как закончена укладка дренажных труб,
трубопровода хладагента и соединительного кабеля.
Оберните изоляционной лентой вместе трубки для
хладагента, соединительный кабель и сливной шланг. С
каждым оборотом накладывайте ленту на предыдущий
слой, как минимум, на половину его ширины.
d
e
c
b
f
a
2×
a Сливной шланг
b Соединительный кабель
c Монтажная пластина (входит в комплект
принадлежностей)
d Трубопровод хладагента
e Крепежный винт M4×12L внутреннего блока (входит в
комплект принадлежностей)
f Нижняя рама
5.5.2 Чтобы пропустить трубы через
отверстие в стене
1 Проложите трубопроводы хладагента согласно отметкам на
монтажной пластине.
a
b
c c d e
a Сливной шланг
b Заделайте это отверстие мастикой или замазкой.
c Виниловая клейкая лента
d Изоляционная лента
e Монтажная пластина (входит в комплект
принадлежностей)
ПРИМЕЧАНИЕ
▪ НЕ сгибайте трубки для хладагента.
▪ НЕ прижимайте трубки хладагента к нижней раме
или к передней решетке.
2 Проденьте сливной шланг и трубки для хладагента через
отверстие в стене.
5.5.3 Чтобы зафиксировать блок на
монтажной пластине
1 Установите внутренний блок на крюки монтажной пластины.
Пользуйтесь отметками « » как направляющими.
2 Нажмите обеими руками на нижнюю раму блока, чтобы
закрепить его на крюках в нижней части монтажной
пластины. Проследите за тем, чтобы провода нигде НЕ
пережимались.
Внимание! Следите за тем, чтобы соединительный кабель НЕ
зацепился за внутренний блок.
3 Нажмите обеими руками на нижний край внутреннего блока,
чтобы закрепить его на крюках монтажной пластины.
4 Закрепите внутренний блок на монтажной пластине с
помощью 2 крепежных винтов M4×12L (входят в комплект
принадлежностей).
6 Конфигурирование
6.1 Настройка других адресов
Если в 1 помещении установлены 2 внутренних блока, каждому
из 2 интерфейсов пользователя можно задать отдельный адрес.
1 Выньте батарейки из интерфейса пользователя.
2 Срежьте адресную перемычку.
a a
a Адресная перемычка
ПРИМЕЧАНИЕ
Срезая адресную перемычку, следите за тем, чтобы
НЕ повредить соседние детали.
3 Включите электропитание.
Результат: Воздушная заслонка внутреннего блока откроется и
сразу же закроется, приняв исходное положение.
ИНФОРМАЦИЯ
▪ Приведенную ниже настройку нужно
ОБЯЗАТЕЛЬНО задать в течение 5 минут после
включения питания любого из блоков FTXF-A.
▪ Если задать настройку в срок НЕ удалось,
выключите электропитание и не включайте его хотя
бы 1минуту.
4 Одновременно нажмите:
Модель Кнопки
FTXP-L и ATXP-L
, и
FTXF-A
, и
