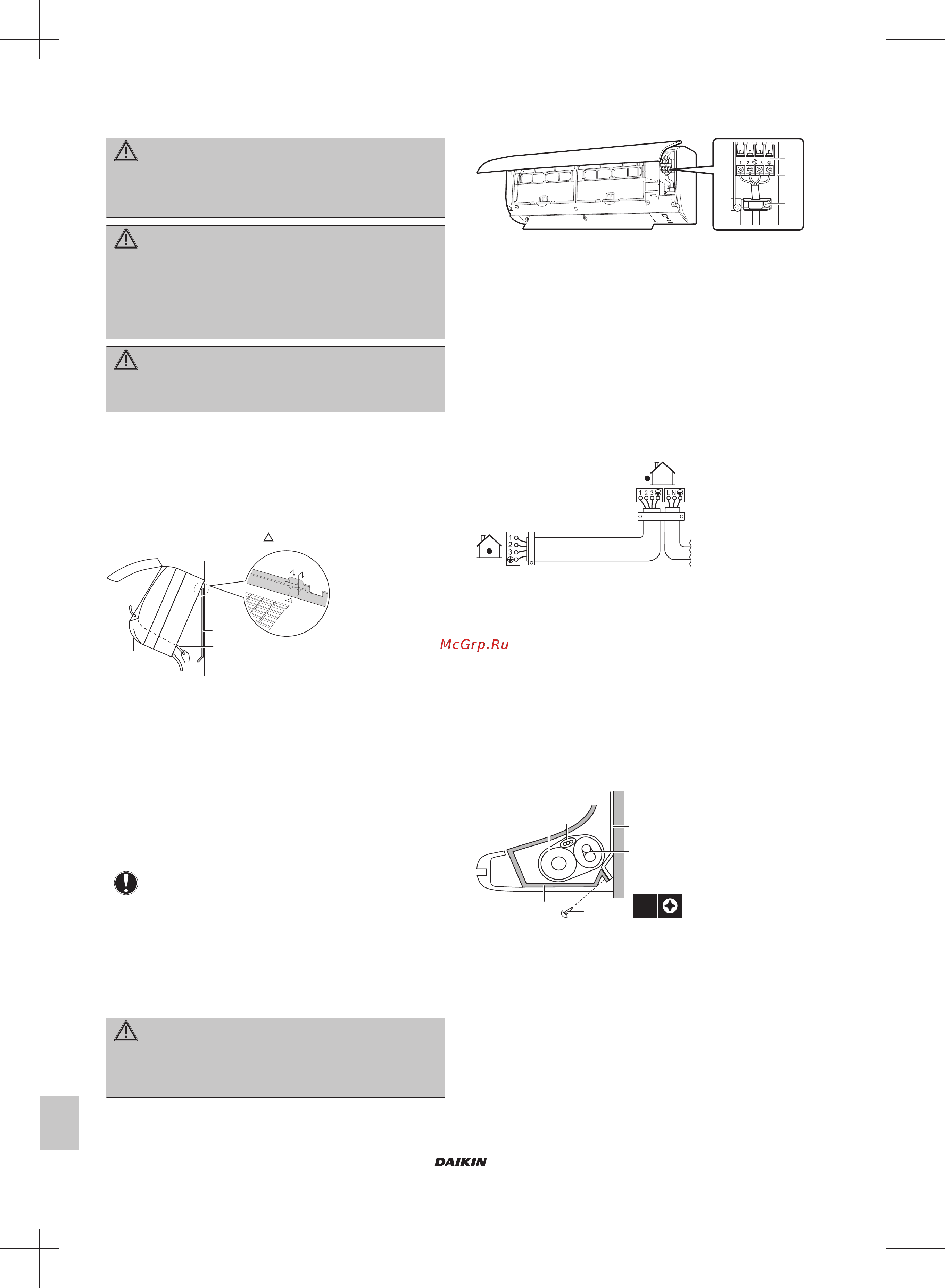

5 Монтаж
Руководство по монтажу
10
(A)(F)TXP20~35L5V1B + FTXF20~35A5V1B + FTXF20~25B5V1B
Комнатный кондиционер производства компании Daikin
3P519299-1J – 2019.10
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
5.4.1 Подключение электропроводки к
внутреннему блоку
Электромонтажные работы следует выполнять в соответствии с
инструкцией по монтажу и местными нормативами,
регламентирующими прокладку электропроводки.
1 Установите внутренний блок на крюки монтажной пластины.
Пользуйтесь отметками « » как направляющими.
b
a
c
a Монтажная пластина (входит в комплект
принадлежностей)
b Соединительный кабель
c Направляющая проводки
2 Откройте переднюю панель, а затем – сервисную крышку.
См. параграф «5.1.1Как открыть внутренний блок» [47].
3 Пропустив соединительный кабель от наружного блока
через сквозное отверстие в стене, проложите его через
заднюю панель и переднюю часть внутреннего блока.
Внимание! Если концы соединительного кабеля были заранее
очищены, оберните их изоляционной лентой.
4 Загните конец кабеля вверх.
ПРИМЕЧАНИЕ
▪ Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
▪ Чтобы избежать электромагнитных помех,
расстояние между ними должно ВСЕГДА
составлять не менее 50мм.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
a
b
c
a Клеммная колодка
b Распределительная коробка
c Фиксатор проводки
5 Уберите изоляцию с концов проводов примерно на 15мм.
6 Цвета проводов должны соответствовать номерам клемм
на клеммных колодках внутреннего блока. Прочно
закрепите провода винтами на соответствующих клеммах.
7 Подсоедините провод заземления к соответствующей
клемме.
8 Прочно закрепите провода клеммными винтами.
9 Потяните провода, чтобы убедиться в прочности их
соединения, а затем закрепите их фиксатором.
10 Расположите провода так, чтобы сервисная крышка
крепилась надежно. Закройте сервисную крышку.
5.5 Завершение монтажа
внутреннего агрегата
5.5.1 Чтобы заизолировать дренажные
трубы, трубопровод хладагента и
соединительный кабель
1 После того, как закончена укладка дренажных труб,
трубопровода хладагента и соединительного кабеля.
Оберните изоляционной лентой вместе трубки для
хладагента, соединительный кабель и сливной шланг. С
каждым оборотом накладывайте ленту на предыдущий
слой, как минимум, на половину его ширины.
d
e
c
b
f
a
2×
a Сливной шланг
b Соединительный кабель
c Монтажная пластина (входит в комплект
принадлежностей)
d Трубопровод хладагента
e Крепежный винт M4×12L внутреннего блока (входит в
комплект принадлежностей)
f Нижняя рама
5.5.2 Чтобы пропустить трубы через
отверстие в стене
1 Проложите трубопроводы хладагента согласно отметкам на
монтажной пластине.
