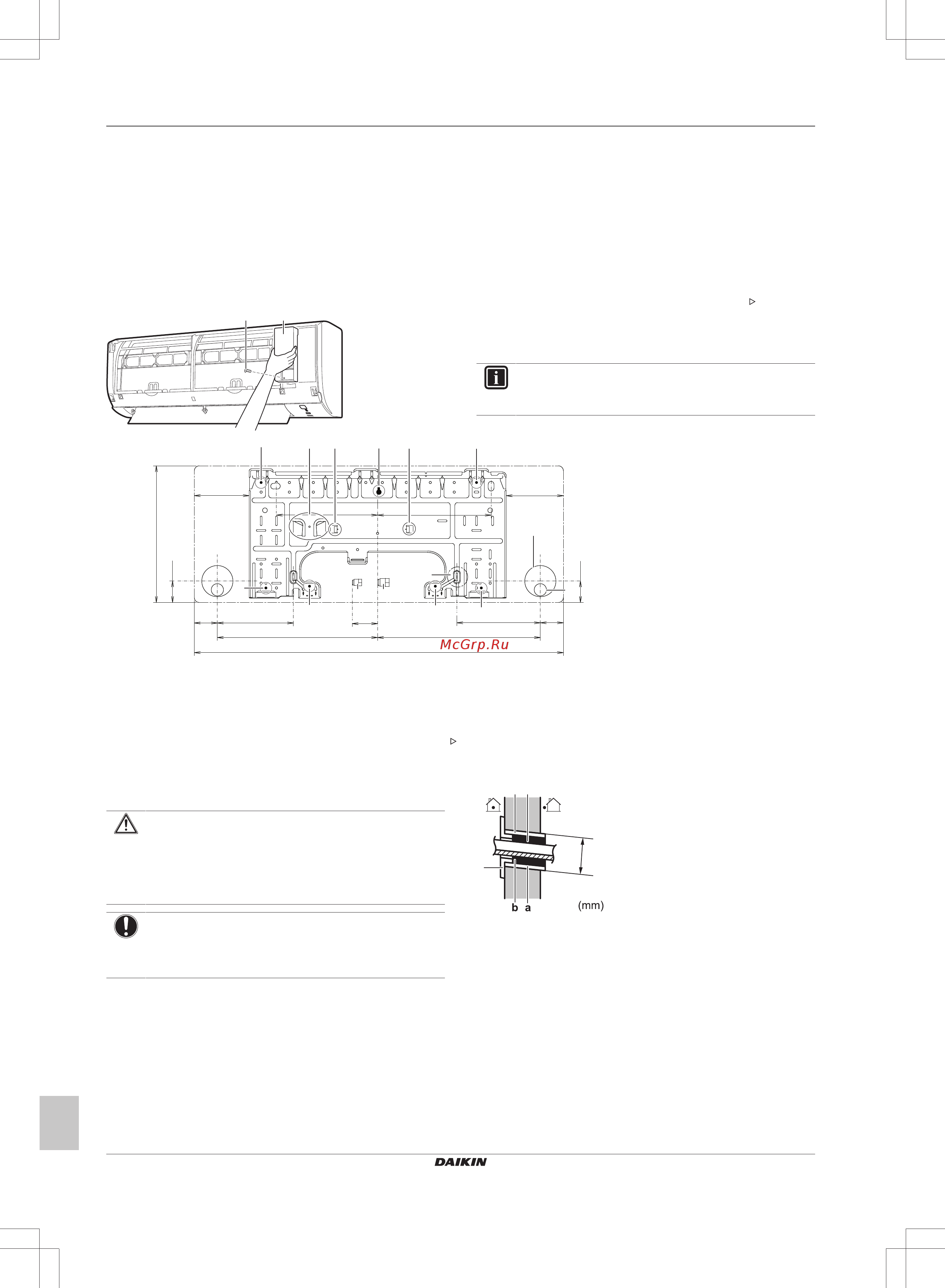

5 Монтаж
Руководство по монтажу
8
(A)(F)TXP20~35L5V1B + FTXF20~35A5V1B + FTXF20~25B5V1B
Комнатный кондиционер производства компании Daikin
3P519299-1J – 2019.10
b Верхняя выступающая часть крышки
распределительной коробки
c Винт
5 Чтобы установить крышку на место, сначала зацепите
нижний язычок за распределительную коробку, а затем
надвиньте крышку на 2 верхних язычка.
Чтобы открыть сервисную крышку
1 Выверните 1 винт из сервисной крышки.
2 Снимите сервисную крышку с блока, потянув за нее в
горизонтальном направлении.
a b
a Винт сервисной крышки
b Сервисная крышка
5.2 Монтаж внутреннего блока
5.2.1 Установка монтажной пластины
1 Монтажная пластина устанавливается временно.
2 Выровните монтажную пластину.
3 С помощью рулетки наметьте на стене точки сверления по
центру. Совместите конец рулетки со значком « ».
4 Завершите установку креплением монтажной пластины к
стене винтами M4×25L (приобретаются по месту
установки).
ИНФОРМАЦИЯ
Крышку, снятую с отверстия под трубопровод, можно
положить на хранение в карман монтажной пластины.
337
770
A
285
44.5
170
48
48
44.5
116.5
117
337
50
213
237
170
a
h
a
a
g
a
a
d
cb c
e
a
f
337
770
A
285
44.5
170
48
48
44.5
116.5
117
337
50
213
237
170
a
h
a
a
aa
g
a
a
d
cb c
e
a
f
(mm)
A Класс 20~35
a Рекомендуемые точки крепления монтажной пластины
b Карман для крышки отверстия под трубопровод
c Выступы для размещения спиртового уровня
d Сквозное отверстие Ø65мм в стене
e Положение сливного отверстия
f Положение конца рулетки, совмещенного со со значком « »
g Конец трубопровода газообразного хладагента
h Конец трубопровода жидкого хладагента
5.2.2 Чтобы просверлить отверстие в стене
ПРЕДОСТЕРЕЖЕНИЕ
Если стена имеет металлическую раму или пластину,
используйте в сквозном отверстии заделываемую в
стену трубу и настенную крышку во избежание
перегрева, поражения электрическим током или
возгорания.
ПРИМЕЧАНИЕ
Загерметизируйте зазоры вокруг трубопроводов
уплотняющим материалом (приобретается по месту
монтажа) во избежание протечек воды.
1 Просверлите в стене сквозное отверстие диаметром 65мм
с уклоном вниз наружу.
2 Вставьте в отверстие заделываемую в стену трубу.
3 Вставьте в трубу настенную крышку.
Ø65
a
b
c
a Заделываемая в стену труба
b Шпатлевка
c Заглушка отверстия в стене
4 По окончании прокладки трубопровода хладагента,
проводки и сливного трубопровода ОБЯЗАТЕЛЬНО
заполните зазор шпатлевкой.
5.2.3 Чтобы снять крышку отверстия под
трубопровод
Чтобы подсоединить трубопровод справа, справа снизу, слева
или слева снизу, НЕОБХОДИМО снять крышку отверстия под
трубопровод.
1 Срежьте лобзиком крышку отверстия под трубопровод с
внутренней стороны передней решетки.
