12

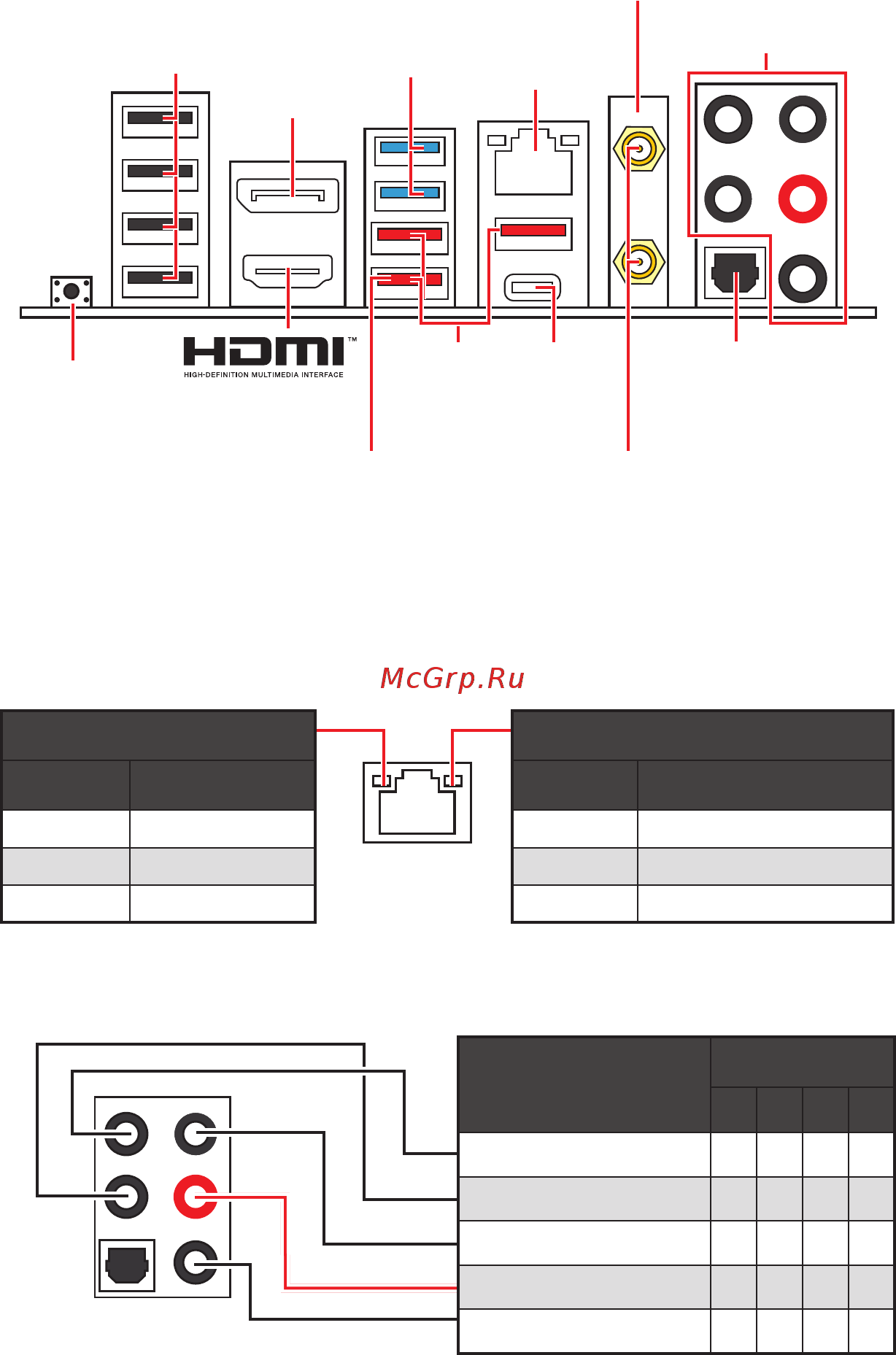

Rear I/O Panel
Audio Ports Configuration
Audio Ports
Channel
2 4 6 8
Center/ Sub-woofer Out ● ●
Rear Speaker Out ● ● ●
Line-In/ Side Speaker Out ●
Line-Out/ Front Speaker Out ● ● ● ●
Mic In
(●: connected, Blank: empty)
Rear I/O Panel
∙ Flash BIOS Port/ Button - Please refer to page 44 for Updating BIOS with Flash
BIOS Button.
LAN Port LED Status Table
Link/ Activity LED
Status Description
Off No link
Yellow Linked
Blinking Data activity
Speed LED
Status Description
Off 10 Mbps connection
Green 100/1000 Mbps connection
Orange 2.5 Gbps connection
USB 3.2
Gen 2x2
(20Gbps)
Type-C
Flash BIOS
Button
2.5Gbps
LAN
Wi-Fi Antenna
connectors
USB 2.0
Type-A
USB 3.2
Gen 2
(10Gbps)
Type-A
USB 3.2
Gen 1
(5Gbps)
Type-A
DisplayPort
Audio Ports
(For MPG Z590 GAMING
CARBON WIFI only)
Optical
S/PDIF-Out
Flash BIOS
port
