4 Монтаж
Руководство по монтажу
12
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.

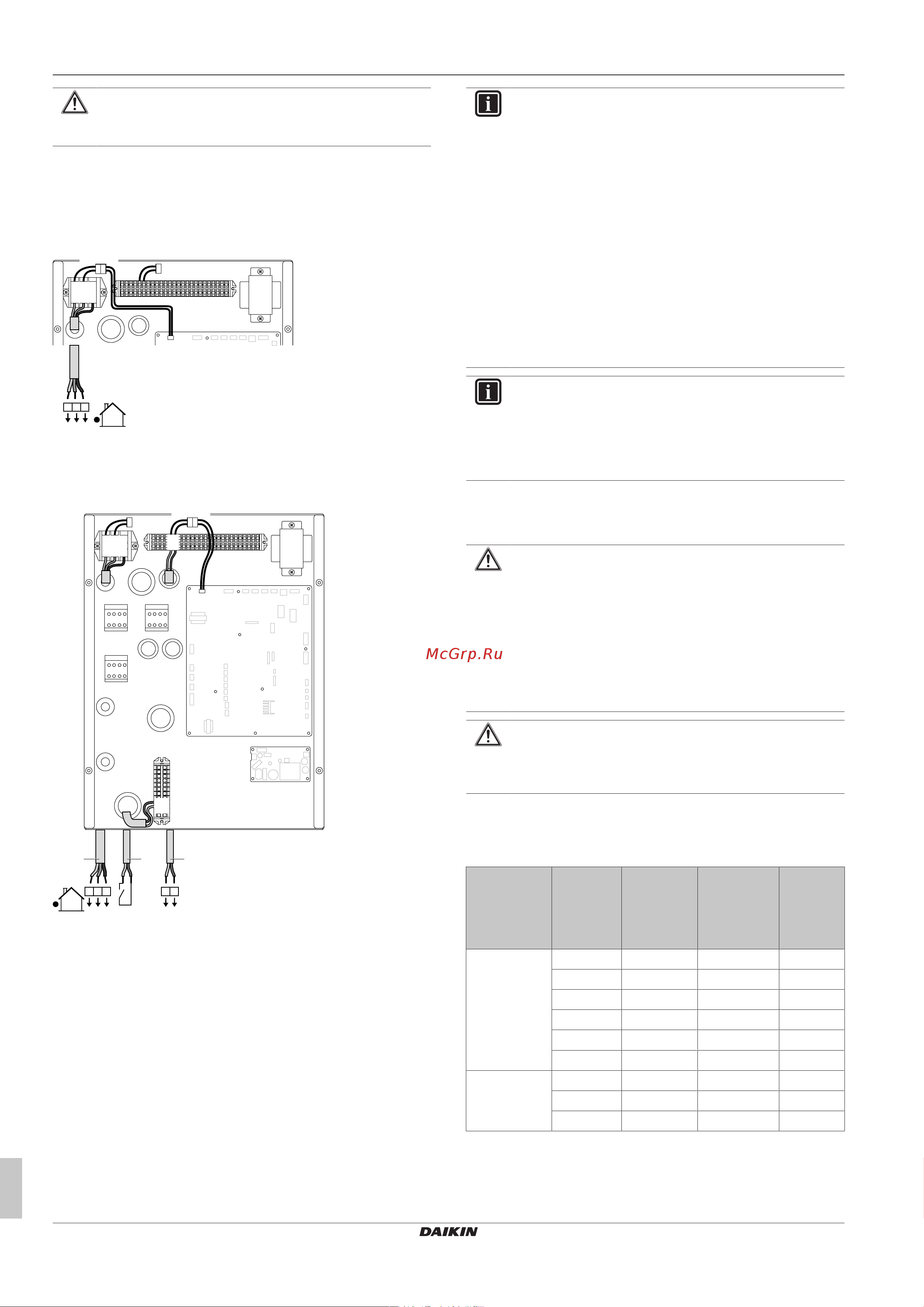

4.5.3 Подключение основного источника
питания
1 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
X2M
X1M
1 2 3
1 2 3
1 2 3
1 2 3
X1A
X11YB
X11YA X11Y
1 2 3
a
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
X5M
X2M
X1M
1 2 3
1 2
N L
N L3
S1S
a
bc
X11YA
X1A
X11YB X11Y
9 10
5
1 2 3
6
a Соединительный кабель (=основное электропитание)
b Источник электропитания по обычному тарифу
c Контакт подачи электропитания с предпочтительным
энергосбережением
2 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X11Y к X11YB.
Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6
зависит от типа подачи электропитания с
предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу
подключается к тем же клеммам (X5M/9+10), что и
предохранительный термостат. Таком образом, у
системы может быть источник электропитания по
льготному тарифу ИЛИ предохранительный термостат.
4.5.4 Подсоединение электропитания к
резервному нагревателю
ПРЕДОСТЕРЕЖЕНИЕ
Если во внутреннем агрегате имеется резервуар с
встроенным электрическим вспомогательным
нагревателем, необходима отдельная цепь
электропитания для резервного нагревателя и
вспомогательного нагревателя. НЕ ДОПУСКАЕТСЯ
подключение к цепи электропитания, которая уже
питает других потребителей. Эта цепь электропитания
должна быть защищена защитными устройствами в
соответствии с действующими нормативами.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата мощность
резервного нагревателя может быть разной. Проверьте, чтобы
электропитание соответствовало мощности резервного
нагревателя согласно таблице ниже.
Модель
резервного
нагревателя
Мощность
резервног
о
нагревате
ля
Источник
электропит
ания
Максималь
ный
рабочий ток
Z
max
*6V 2кВт 1N~230В
(a)
9A —
4кВт 1N~230В
(a)
17A
(b)(c)
0,22Ω
6кВт 1N~230В
(a)
26A
(b)(c)
0,22Ω
2кВт 3~230В
(d)
5A —
4кВт 3~230В
(d)
10A —
6кВт 3~230В
(d)
15А —
*9W 3кВт 3N~400В 4A —
6кВт 3N~400В 9A —
9кВт 3N~400В 13А —
(a)
