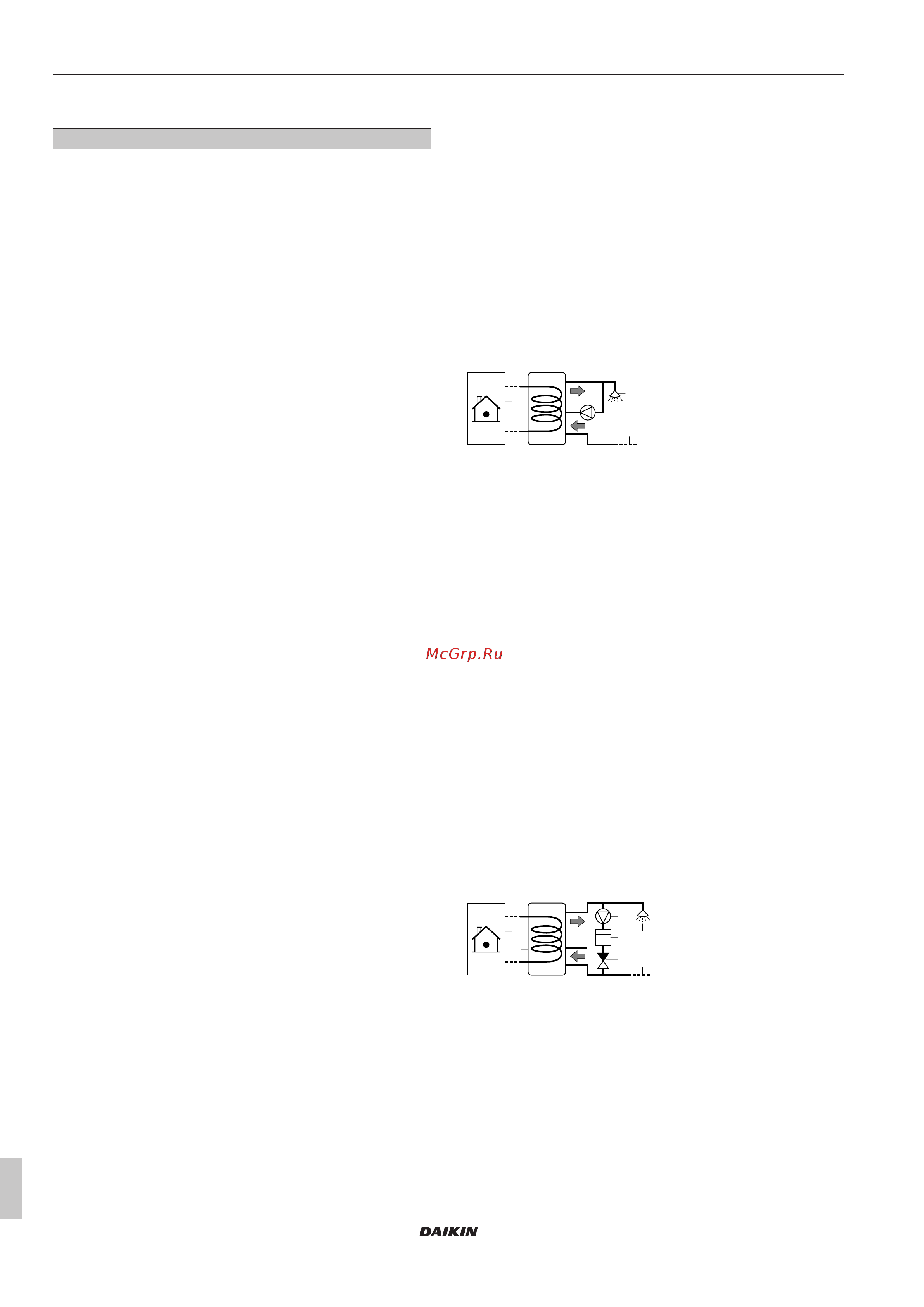

5 Руководство по применению
Руководство по применению для установщика
20
ERGA04~08DAV3(A) + EHBH/X04+08DA
Daikin Altherma 3 R W
4P496758-1B – 2019.10
T
1
Температура холодной воды
Возможные объемы резервуара ГВБП
Тип Возможные объемы
Отдельный резервуар ГВБП ▪ 150л
▪ 180л
▪ 200л
▪ 250л
▪ 300 л (полипропиленовый
резервуар, совместимый с
комплектом для
подключения солнечного
коллектора)
▪ 500 л (совместимый с
комплектом для
подключения солнечного
коллектора)
Советы по энергосбережению
▪ Если ежедневное потребление ГВБП различается, можно
запрограммировать еженедельное расписание с различной
нужной температурой в резервуаре ГВБП на каждый день.
▪ Чем ниже температура в резервуаре ГВБП, тем больше
экономия затрат. Выбором более крупного резервуара ГВБП
можно снизить нужную температуру в резервуаре ГВБП.
▪ Самостоятельно тепловой насос поддерживает горячую воду
бытового потребления на уровне не более 55°C (50°C при
низкой наружной температуре). Встроенное в тепловойнасос
электрическое сопротивление может увеличить эту
температуру. Однако потребление энергии при этом
увеличивается. Чтобы не включался электронагреватель,
рекомендуем установить нужную температуру в резервуаре
ГВБП ниже 55°C.
▪ Чем выше наружная температура, тем выше
производительность тепловогонасоса.
▪ Если стоимость электроэнергии днем и ночью одинакова,
мы рекомендуем производить нагрев резервуара ГВБП
днем.
▪ Если стоимость электроэнергии ночью ниже, мы
рекомендуем производить нагрев резервуара ГВБП ночью.
▪ Если тепловой насос нагревает горячую воду бытового
потребления, он не может обогревать помещение. При
необходимости одновременного нагрева горячей воды
бытового потребления и помещения рекомендуем нагревать
горячую воду бытового потребления ночью, когда требуется
меньшее отопление помещения.
5.4.3 Настройка и конфигурация –резервуар
ГВБП
▪ При большом потреблении ГВБП можно нагревать резервуар
ГВБП несколько раз в день.
▪ Для нагрева резервуара ГВБП до нужной температуры можно
использовать следующие источники энергии:
▪ Термодинамический цикл тепловогонасоса
▪ Электрический вспомогательный нагреватель
▪ Более подробная информация о следующем:
▪ Сведения об оптимизации энергопотребления при
подготовке горячей воды бытового потребления приведены
в разделе «8Конфигурирование» [454].
▪ Указания по подключению электропроводки отдельного
резервуара ГВБП к внутреннему агрегату см. в руководстве
по монтажу резервуара ГВБП и в приложении по
дополнительному оборудованию.
▪ Подсоединение трубопровода воды отдельного резервуара
ГВБП к внутреннему агрегату, см. инструкцию по монтажу
резервуара ГВБП.
5.4.4 Насос ГВБП для быстрого нагрева
воды
Настройка
f
a
b
g
h
i
c
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ При подсоединении насоса ГВБП горячая вода будет
моментально подаваться из крана.
▪ Насос ГВБП и его установка производятся на месте и входят в
обязанности установщика. Подключение электропроводки см.
в «7.9.12 Подключение насоса горячей воды бытового
потребления» [452].
▪ Дополнительная информация о выполнении
рециркуляционного соединения приводится в руководстве по
монтажу резервуара горячей воды бытового потребления.
Конфигурирование
▪ Дополнительную информацию см. в разделе
«8Конфигурирование» [454].
▪ Через интерфейс пользователя можно запрограммировать
расписание управления насосом ГВБП. Дополнительная
информация приведена в руководстве по применению для
пользователя.
5.4.5 Насос ГВБП для дезинфекции
Настройка
c
a
b
d f
e g
h
i
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
d Нагревательный элемент (приобретается по месту
установки)
e Обратный клапан (приобретается на месте)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ За монтаж насоса горячей воды бытового потребления,
который приобретается по месту, отвечает установщик.
Подключение электропроводки см. в «7.9.12 Подключение
насоса горячей воды бытового потребления» [452].
