3 Информация о блоке
Руководство по применению для установщика
9
ERGA04~08DAV3(A) + EHBH/X04+08DA
Daikin Altherma 3 R W
4P496758-1B – 2019.10

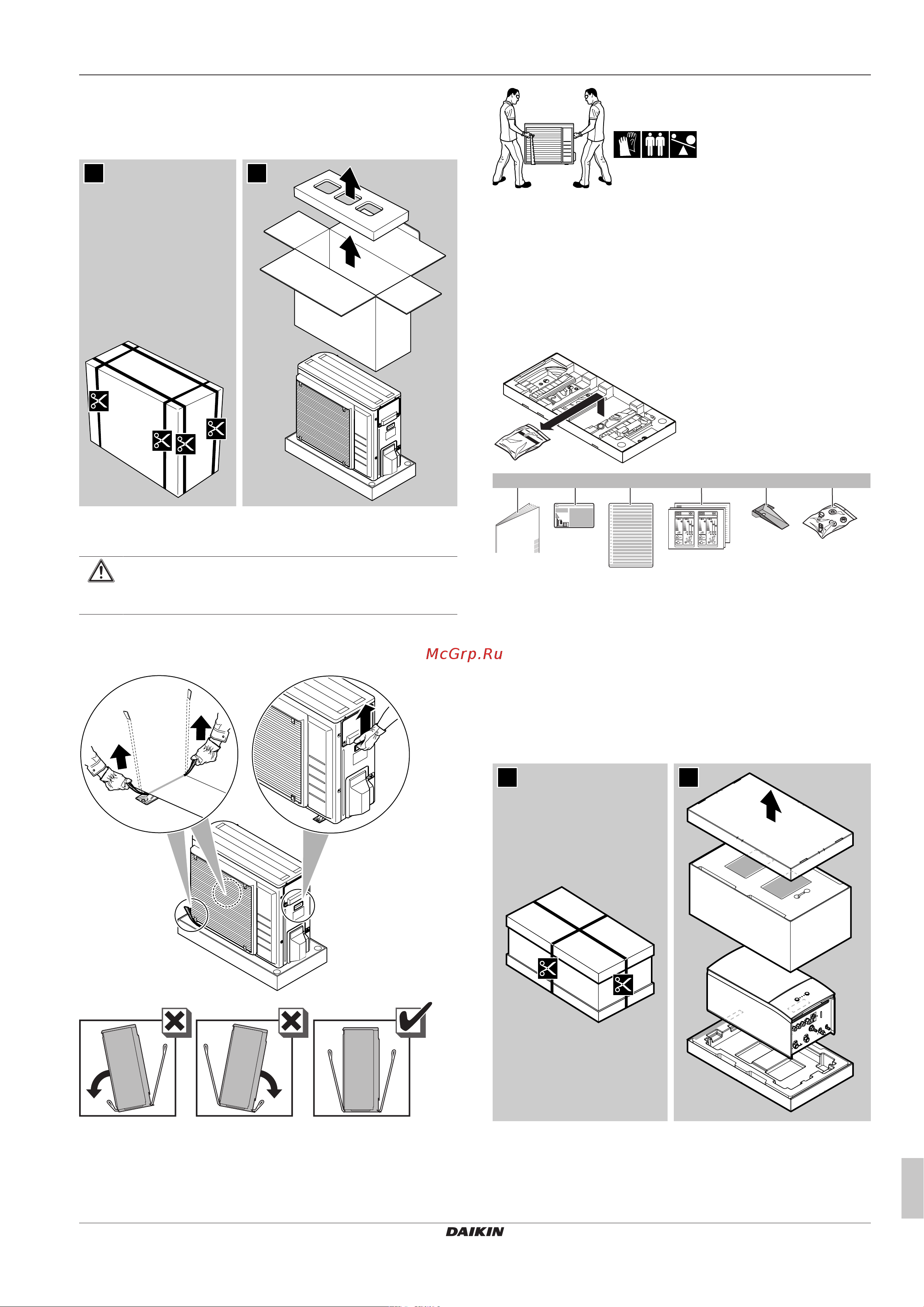

3.2 Наружный блок
3.2.1 Чтобы распаковать наружный агрегат
1 2
3.2.2 Перемещение наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
1 При перемещении блока используйте строп с левой
стороны и ручку с правой. Тяните оба конца стропа
одновременно, чтобы он не отсоединился от блока.
2
1
1
2 При перемещении блока:
▪ Удерживайте обе стороны стропа на одном уровне.
▪ Держите спину прямо.
3 После установки блока потяните строп с 1 стороны, чтобы
удалить его.
3.2.3 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный агрегат. См. «3.2.2 Перемещение
наружного агрегата» [49].
2 Снимите аксессуары внизу упаковки.
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
d Маркировка класса энергоэффективности
e Плата для монтажа агрегата
f Болты, гайки, шайбы, пружинные шайбы и зажим
проводов
3.3 Внутренний блок
3.3.1 Чтобы распаковать внутренний агрегат
1 2
