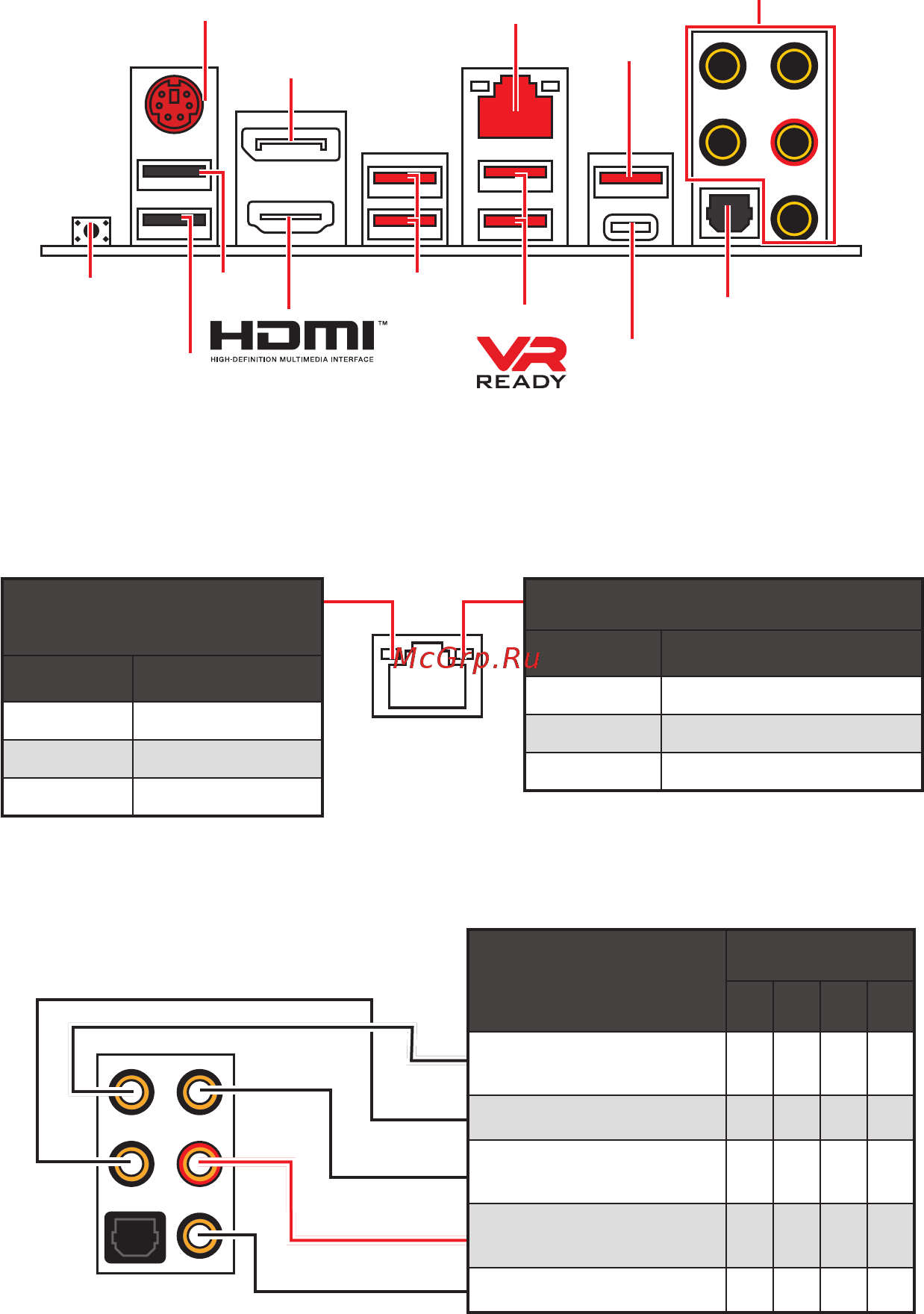

Задняя панель портов ввода/ вывода
Конфигурация портов Аудио
Задняя панель портов ввода/ вывода
y Кнопка/Порт Flash BIOS - Обратитесь к странице 26 для получения
информации об обновлении BIOS при помощи кнопки Flash BIOS.
LAN
USB 2.0
USB 2.0/
Порт Flash BIOS
PS/2
Порты Аудио
Оптический S/PDIF-Out
Кнопка
Flash BIOS
USB 3.2 Gen1
USB 3.2 Gen1
USB 3.2 Gen2
USB 3.2 Gen2 Type-C
Таблица состояний индикатора порта LAN
DisplayPort
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки ● ● ●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Микрофонный вход
(●: подключен, Пусто: не подключен)
