26
Configuration du BIOS
Mettre le BIOS à jour avec Bouton Flash BIOS
Avant la mise à jour :
Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le
site MSI
®
et renommer le BIOS en MSI.ROM. Ensuite, veuillez sauvegarder le profil
MSI.ROM sur le répertoire racine du lecteur flash USB.
Important
Seul un lecteur flash USB au format FAT32 supporte la mise à jour du BIOS avec
Bouton Flash BIOS.
1. Connectez l’alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (ici, seul le
module d’alimentation est nécessaire)
2. Branchez le lecteur flash USB contenant le fichier MSI.ROM au Port Flash BIOS
situé sur le panneau arrière Entrée/ Sortie.
3. Appuyez sur le Bouton Flash BIOS pour activer le BIOS, et le bouton LED
commence à clignoter.
4. Une fois le flash du BIOS terminé, La LED s’éteindra simultanément.
Содержание
- Быстрый старт p.1
- Kurzanleitung p.1
- Quick start p.1
- Présentation rapide p.1
- Installing a processor installation des prozessors installer un processeur установка процессора p.2
- Quick start p.4
- Installing ddr4 memory installation des ddr4 speichers installer une mémoire ddr4 установка памяти ddr4 p.4
- Http youtu be t03adrjpyqs p.4
- Power switch p.5
- Power led p.5
- Hdd led p.5
- Connecting the front panel header anschließen der frontpanel stiftleiste connecter un connecteur du panneau avant подключение разъемов передней панели p.5
- Hdd led reset switch p.5
- Hdd led hdd led hdd led p.5
- Power led power led power led p.5
- Reserved p.5
- Http youtu be dpelidvnzui p.5
- Installing sata drives installation der sata laufwerke installer le disque dur sata установка дисков sata p.7
- Installing a graphics card einbau der grafikkarte installer une carte graphique установка дискретной видеокарты p.8
- Power on einschalten mettre sous tension включение питания p.11
- Bios setup 24 p.13
- Overview of components 12 p.13
- Specifications 3 p.13
- Rear i o panel 9 p.13
- Package contents 8 p.13
- Software description 34 p.13
- Safety information 2 p.13
- Contents p.13
- Safety information p.14
- Specifications p.15
- Important p.20
- Package contents p.20
- Audio ports configuration p.21
- Rear i o panel p.21
- Lan port led status table p.21
- Realtek audio console p.22
- Important p.22
- Auto popup dialog p.22
- Rear i o panel p.23
- Audio input p.23
- Audio jacks to stereo speakers diagram p.23
- Audio jacks to headphone and microphone diagram p.23
- Audio jacks to 7 channel speakers diagram p.23
- Overview of components p.24
- Cpu socket p.25
- Introduction to the am4 cpu p.25
- Important p.25
- Dimm slots p.26
- Memory module installation recommendation p.26
- Important p.26
- Pci_e1 4 pcie expansion slots p.27
- Jfp1 jfp2 front panel connectors p.27
- Important p.27
- M2_1 2 m slots key m p.28
- Installing m ssd p.28
- Video demonstration p.28
- Important p.28
- Cpu_pwr1 atx_pwr1 power connectors p.29
- Jaud1 front audio connector p.29
- Important p.29
- This connector allows you to connect audio jacks on the front panel p.29
- These connectors allow you to connect an atx power supply p.29
- Make sure that all the power cables are securely connected to a proper atx power supply to ensure stable operation of the motherboard p.29
- Jusb3 usb 3 gen1 connector p.30
- Jusb1 2 usb 2 connectors p.30
- Y y in order to recharge your ipad iphone and ipod through usb ports please install ms p.30
- Y note that the vcc and ground pins must be connected correctly to avoid possible damage p.30
- This connector allows you to connect usb 3 gen1 ports on the front panel p.30
- These connectors allow you to connect usb 2 ports on the front panel p.30
- Super charger utility p.30
- Note that the power and ground pins must be connected correctly to avoid possible damage p.30
- Important p.30
- Cpu_fan1 sys_fan1 3 fan connectors p.31
- Jcom1 serial port connector p.31
- Fan connectors can be classified as pwm pulse width modulation mode or dc mode pwm mode fan connectors provide constant 12v output and adjust fan speed with speed control signal dc mode fan connectors control fan speed by changing voltage when you plug a 3 pin non pwm fan to a fan connector in pwm mode the fan speed will always maintain at 100 which might create a lot of noise you can follow the instruction below to adjust the fan connector to pwm or dc mode however with auto detection mode fan connectors the system will auto detect the fan mode p.31
- This connector allows you to connect the optional serial port with bracket p.31
- Hardware monitor p.31
- Default dc mode fan connectors p.31
- Automatically detect mode fan connector p.31
- Y y make sure fans are working properly after switching the pwm dc mode p.31
- Pin definition of fan connectors p.31
- Important p.31
- Sata1 4 sata 6gb s connectors p.32
- Y y sata cables have identical plugs on either sides of the cable however it is recommended that the flat connector be connected to the motherboard for space saving purposes p.32
- Y please do not fold the sata cable at a 90 degree angle data loss may result during transmission otherwise p.32
- This connector allows you to connect the optional parallel port with bracket p.32
- These connectors are sata 6gb s interface ports each connector can connect to one sata device p.32
- Jlpt1 parallel port connector p.32
- Important p.32
- Resetting the chassis intrusion warning p.33
- Jtpm1 tpm module connector p.33
- Jci1 chassis intrusion connector p.33
- Using chassis intrusion detector p.33
- Ez debug led p.34
- Jrgb1 jrgb2 rgb led connectors p.34
- Important p.34
- Resetting bios to default values p.35
- Jbat1 clear cmos reset bios jumper p.35
- Bios setup p.36
- Entering bios setup p.36
- Important p.36
- Function key p.36
- Resetting bios p.37
- Updating bios p.37
- Updating the bios with live update 6 p.37
- Updating bios with m flash p.37
- Important p.37
- Important p.38
- Updating bios with flash bios button p.38
- Important p.39
- Ez mode p.39
- Advanced mode p.41
- Oc menu p.42
- Important p.42
- Important p.45
- Software description p.46
- Installing windows 10 p.46
- Installing window p.46
- Installing utilities p.46
- Installing drivers p.46
- Informations sur les logiciels 35 p.47
- Informations de sécurité 2 p.47
- Contenu 8 p.47
- Configuration du bios 24 p.47
- Vue d ensemble des composants 12 p.47
- Table des matières p.47
- Spécifications 3 p.47
- Panneau arrière entrée sortie 9 p.47
- Informations de sécurité p.48
- Spécifications p.49
- Important p.54
- Contenu p.54
- Tableau explicatif de l état de la led du port lan p.55
- Panneau arrière entrée sortie p.55
- Configuration des ports audio p.55
- Realtek audio console p.56
- Important p.56
- Dialogue popup automatique p.56
- Vue d ensemble des composants p.58
- Important p.59
- Socket processeur p.59
- Présentation du socket am4 p.59
- Slots dimm p.60
- Installation recommandée de module mémoire p.60
- Important p.60
- Pci_e1 4 slots d extension pcie p.61
- Jfp1 jfp2 connecteurs de panneau avant p.61
- Important p.61
- M2_1 2 slots m touche m p.62
- Vidéo de démonstration p.62
- Installation du ssd m p.62
- Important p.62
- Important p.63
- Cpu_pwr1 atx_pwr1 connecteurs d alimentation p.63
- Ces connecteurs vous permettent de relier une alimentation atx p.63
- Ce connecteur se lie aux jacks audio du panneau avant p.63
- Veuillez vous assurer que tous les câbles d alimentation sont branchés aux connecteurs adéquats afin de garantir une opération stable de la carte mère p.63
- Jaud1 connecteur audio avant p.63
- Jusb1 2 connecteurs usb 2 p.64
- Y y pour recharger votre ipad iphone et ipod par l intermédiaire d un port usb veuillez installer l utilitaire ms p.64
- Y notez que les broches vcc et terre doivent être branchées correctement afin d éviter tout dommage sur la carte mère p.64
- Super charger p.64
- Notez que les câbles d alimentation et de terre doivent être branchés correctement afin d éviter d endommager la carte p.64
- Jusb3 connecteur usb 3 gen1 p.64
- Important p.64
- Ces connecteurs vous permettent de relier des ports usb 2 sur le panneau avant p.64
- Ce connecteur vous permet de relier un port usb 3 gen1 ports sur le panneau avant p.64
- Détection automatique du mode d utilisation des connecteurs ventilateurs p.65
- Définition des broches des connecteurs de ventilateur p.65
- Cpu_fan1 sys_fan1 3 connecteurs pour ventilateurs p.65
- Connecteurs pour ventilateurs en mode dc par défaut p.65
- Ce connecteur vous permet de relier un port série en option p.65
- Y y veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes pwm et dc p.65
- Les connecteurs pour ventilateurs peuvent être utilisés en mode pwm pulse width modulation et en mode dc en mode pwm les connecteurs fournissent une sortie de 12v constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse en mode dc les connecteurs contrôlent la vitesse des ventilateurs en modifiant la tension par conséquent quand vous branchez un ventilateur à 3 broches non pwm à un connecteur de ventilateur de mode pwm la vitesse sera toujours maintenue à 100 et cela occasionnera du bruit vous pouvez suivre les instructions ci dessous pour régler le connecteur de ventilateur en mode pwm ou mode dc cependant lorsque les connecteurs ventilateurs sont en mode de détection auto le système détectera automatiquement le mode du ventilateur p.65
- Jcom1 connecteur de port série p.65
- Important p.65
- Hardware monitor p.65
- Y y les câbles sata disposent de prises identiques sur chaque côté néanmoins il est recommandé de connecter la prise plate sur la carte mère pour un gain d espace p.66
- Y veuillez ne pas plier les câbles sata à 90 car cela pourrait entraîner une perte de données pendant la transmission p.66
- Sata1 4 connecteurs sata 6 gb s p.66
- Jlpt1 connecteur de port parallèle p.66
- Important p.66
- Ces connecteurs utilisent une interface sata 6 gb s chaque connecteur peut être relié à un appareil sata p.66
- Ce connecteur sert à connecter un support de port parallèle optionnel p.66
- Utilisation du détecteur d intrusion châssis p.67
- Réinitialisation de l alerte intrusion châssis p.67
- Jtpm1 connecteur de module tpm p.67
- Jci1 connecteur intrusion châssis p.67
- Jrgb1 jrgb2 connecteurs led rgb p.68
- Important p.68
- Ez debug led p.68
- Réinitialiser le bios aux valeurs par défaut p.69
- Jbat1 cavalier clear cmos réinitialisation bios p.69
- Touches de fonction p.70
- Important p.70
- Entrer dans l interface setup du bios p.70
- Configuration du bios p.70
- Réinitialiser le bios p.71
- Mettre le bios à jour avec m flash p.71
- Mettre le bios à jour avec live update 6 p.71
- Mettre le bios à jour p.71
- Important p.71
- Mettre le bios à jour avec bouton flash bios p.72
- Important p.72
- Important p.73
- Ez mode mode simplifié p.73
- Advanced mode mode avancé p.75
- Oc menu menu overclocking p.76
- Important p.76
- Important p.79
- Installer windows 10 p.81
- Installer window p.81
- Installer les utilitaires p.81
- Installer les pilotes p.81
- Informations sur les logiciels p.81
- Bios setup 24 p.83
- Sicherheitshinweis 2 p.83
- Rückseite e a 9 p.83
- Packungsinhalt 8 p.83
- Inhalt p.83
- Übersicht der komponenten 12 p.83
- Spezifikationen 3 p.83
- Softwarebeschreibung 35 p.83
- Sicherheitshinweis p.84
- Spezifikationen p.85
- Wichtig p.90
- Packungsinhalt p.90
- Rückseite e a p.91
- Lan port led zustandstabelle p.91
- Konfiguration der audioanschlüsse p.91
- Wichtig p.92
- Realtek audio console p.92
- Auto popup dialog p.92
- Audiobuchsen für den anschluss von einem kopfhörer und mikrofon p.93
- Audiobuchsen für 7 kanal anlage p.93
- Audio input p.93
- Rückseite e a p.93
- Audiobuchsen für stereo lautsprecher p.93
- Übersicht der komponenten p.94
- Wichtig p.95
- Erklärung zur am4 cpu p.95
- Cpu sockel p.95
- Wichtig p.96
- Mehrere grafikkarten einbauempfehlung p.96
- Dimm steckplätze p.96
- Wichtig p.97
- Pci_e1 4 pcie erweiterungssteckplätze p.97
- Jfp1 jfp2 frontpanel anschlüsse p.97
- Wichtig p.98
- Video demonstration p.98
- M2_1 2 m steckplätze key m p.98
- Installation einer m ssd p.98
- Wichtig p.99
- Stellen sie sicher dass alle anschlüsse mit den richtigen anschlüssen des netzteils verbunden sind um einen stabilen betrieb der hauptplatine sicherzustellen p.99
- Mit diesen anschlüssen verbinden sie die atx stromstecker p.99
- Jaud1 audioanschluss des frontpanels p.99
- Dieser anschluss ermöglicht den anschluss von audiobuchsen eines frontpanels p.99
- Cpu_pwr1 atx_pwr1 stromanschlüsse p.99
- Y y um ein ipad iphone und einen ipod über usb anschlüsse aufzuladen installieren sie bitte die ms p.100
- Y bitte beachten sie dass sie die mit vcc stromführende leitung und ground erdleitung bezeichneten pins korrekt verbinden müssen ansonsten kann es zu schäden kommen p.100
- Wichtig p.100
- Super charger software p.100
- Mit diesen anschlüssen können sie die usb 2 anschlüsse auf dem frontpanel verbinden p.100
- Mit diesem anschluss können sie den usb 3 gen1 anschluss auf dem frontpanel verbinden p.100
- Jusb3 usb 3 gen1 anschluss p.100
- Jusb1 2 usb 2 anschlüsse p.100
- Bitte beachten sie dass sie die mit stromführende leitung und erdleitung bezeichneten pins korrekt verbinden müssen ansonsten kann es zu schäden kommen p.100
- Cpu_fan1 sys_fan1 3 stromanschlüsse für lüfter p.101
- Y y überprüfen sie die ordnungsgemäße funktion der lüfter nach dem umschalten des pwm dc modus p.101
- Wichtig p.101
- Pin belegung der lüfteranschlüsse p.101
- Mit diesem anschluss können sie das optionale serielle schnittstelle mit dem einbausatze verbinden p.101
- Lüfteranschlüsse des standard pwm modus p.101
- Lüfteranschlüsse des standard dc modus p.101
- Jcom1 serieller anschluss p.101
- Hardware monitor zwischen dem pwm und dc modus umschalten und die lüfterdrehzahl ändern p.101
- Diese anschlüsse können im pwm pulse width modulation modus oder spannungsmodus betrieben werden im pwm modus bieten die lüfteranschlüsse konstante 12v ausgang und regeln die lüftergeschwindigkeit per drehzahlsteuersignal im dc modus bestimmen die lüfteranschlüsse die lüftergeschwindigkeit durch ändern der spannung wenn sie ein 3 pin non pwm lüfter an einen pwm modus lüfteranschluss anschließen läuft der lüfter mit höchster drehzahl und kann unangenehm laut werden folgen sie den folgenden anweisungen um den pwm oder dc modus auszuwählen mit den lüfteranschlüsse mit automatischer erkennung kann das system jedoch den lüftermodus automatisch erfassen p.101
- Y y sata kabel haben identische stecker an beiden enden es wird empfohlen den flachen stecker auf dem motherboard einstecken p.102
- Y knicken sie das sata kabel nicht in einem 90 winkel datenverlust könnte die folge sein p.102
- Wichtig p.102
- Sata1 4 sata 6gb s anschlüsse p.102
- Mit dieser schnittstellekönnen sie das optionale parallele schnittstelle mit dem einbausatze verbinden p.102
- Jlpt1 parallele schnittstelle p.102
- Dieser anschluss basiert auf der hochgeschwindigkeitsschnittstelle sata 6 gb s pro anschluss kann ein sata gerät angeschlossen werden p.102
- Jtpm1 tpm anschluss p.103
- Jci1 gehäusekontaktanschluss p.103
- Gehäusekontakt warnung zurücksetzen p.103
- Gehäusekontakt detektor verwenden p.103
- Wichtig p.104
- Jrgb1 jrgb2 rgb led anschlüsse p.104
- Ez debug led p.104
- Rücksetzen des bios auf standardwerte p.105
- Jbat1 clear cmos steckbrücke reset bios p.105
- Öffnen des bios setups p.106
- Wichtig p.106
- Funktionstasten p.106
- Bios setup p.106
- Aktualisierung des bios mit live update 6 p.107
- Aktualisierung des bios mit dem m flash programm p.107
- Aktualisierung des bios p.107
- Wichtig p.107
- Reset des bios p.107
- Wichtig p.108
- Aktualisierung des bios mit bios flashback p.108
- Wichtig p.109
- Ez modus p.109
- Erweiterter modus p.111
- Wichtig p.112
- Oc menü p.112
- Wichtig p.115
- Softwarebeschreibung p.117
- Installation von windows 10 p.117
- Installation von window p.117
- Installation von utilities p.117
- Installation von treibern p.117
- Безопасное использование продукции 2 p.119
- Задняя панель портов ввода вывода 9 p.119
- Компоненты материнской платы 12 p.119
- Комплект поставки 8 p.119
- Настройка bios 24 p.119
- Содержание p.119
- Описание программного обеспечения 35 p.119
- Технические характеристики 3 p.119
- Безопасное использование продукции p.120
- Технические характеристики p.121
- Комплект поставки p.126
- Внимание p.126
- Конфигурация портов аудио p.127
- Задняя панель портов ввода вывода p.127
- Таблица состояний индикатора порта lan p.127
- Автоматическое всплывающее диалоговое окно p.128
- Realtek audio console p.128
- Внимание p.128
- Компоненты материнской платы p.130
- Внимание p.131
- Процессорный сокет p.131
- Процессор am4 p.131
- Слоты dimm p.132
- Рекомендации по установке модулей памяти p.132
- Внимание p.132
- Pci_e1 4 слоты расширения pcie p.133
- Jfp1 jfp2 разъемы передней панели p.133
- Внимание p.133
- Установка m ssd p.134
- Внимание p.134
- Видео инструкция p.134
- M2_1 2 разъемы m ключ m p.134
- Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к блоку питания атх p.135
- Cpu_pwr1 atx_pwr1 разъемы питания p.135
- Данный разъем предназначен для подключения аудиоразъемов передней панели p.135
- Данные разъемы предназначены для подключения блока питания atx p.135
- Внимание p.135
- Jaud1 разъем аудио передней панели p.135
- Внимание p.136
- Jusb3 разъем usb 3 gen1 p.136
- Jusb1 2 разъемы usb 2 p.136
- Cpu_fan1 sys_fan1 3 разъемы вентиляторов p.137
- Разъем вентилятора с управлением постоянным током по умолчанию p.137
- Назначение контактов разъема для подключения вентилятора p.137
- Y y убедитесь что вентиляторы работают правильно после выбора режима pwm dc p.137
- Данный разъем позволяет подключить последовательный порт размещенный на внешнем бракете p.137
- Внимание p.137
- Автоматическое определение режима управления вентиляторами p.137
- Jcom1 разъем последовательного порта p.137
- Hardware monitor вы можете выбрать режив работы вентилятора pwm или dc а также настроить его скорость вращения p.137
- При режиме auto система буде p.137
- Внимание p.138
- Sata1 4 разъемы sata 6гб с p.138
- Sata1 4 разъемы sata 6 гб с p.138
- Jlpt1 разъем параллельного порта p.138
- Сброс сообщения об открытии корпуса p.139
- Использование датчика открытия корпуса p.139
- Jtpm1 разъем модуля tpm p.139
- Jci1 разъем датчика открытия корпуса p.139
- Индикаторы отладки ez p.140
- Внимание p.140
- Jrgb1 jrgb2 разъемы rgb светодиодных лент p.140
- Сброс настроек bios до значений по умолчанию p.141
- Jbat1 джампер очистки данных cmos сброс bios p.141
- Внимание p.142
- Функциональные клавиши p.142
- Настройка bios p.142
- Вход в настройки bios p.142
- Сброс bios p.143
- Обновление bios при помощи m flash p.143
- Обновление bios при помощи live update 6 p.143
- Обновление bios p.143
- Внимание p.143
- Обновление bios при помощи кнопки flash bios p.144
- Внимание p.144

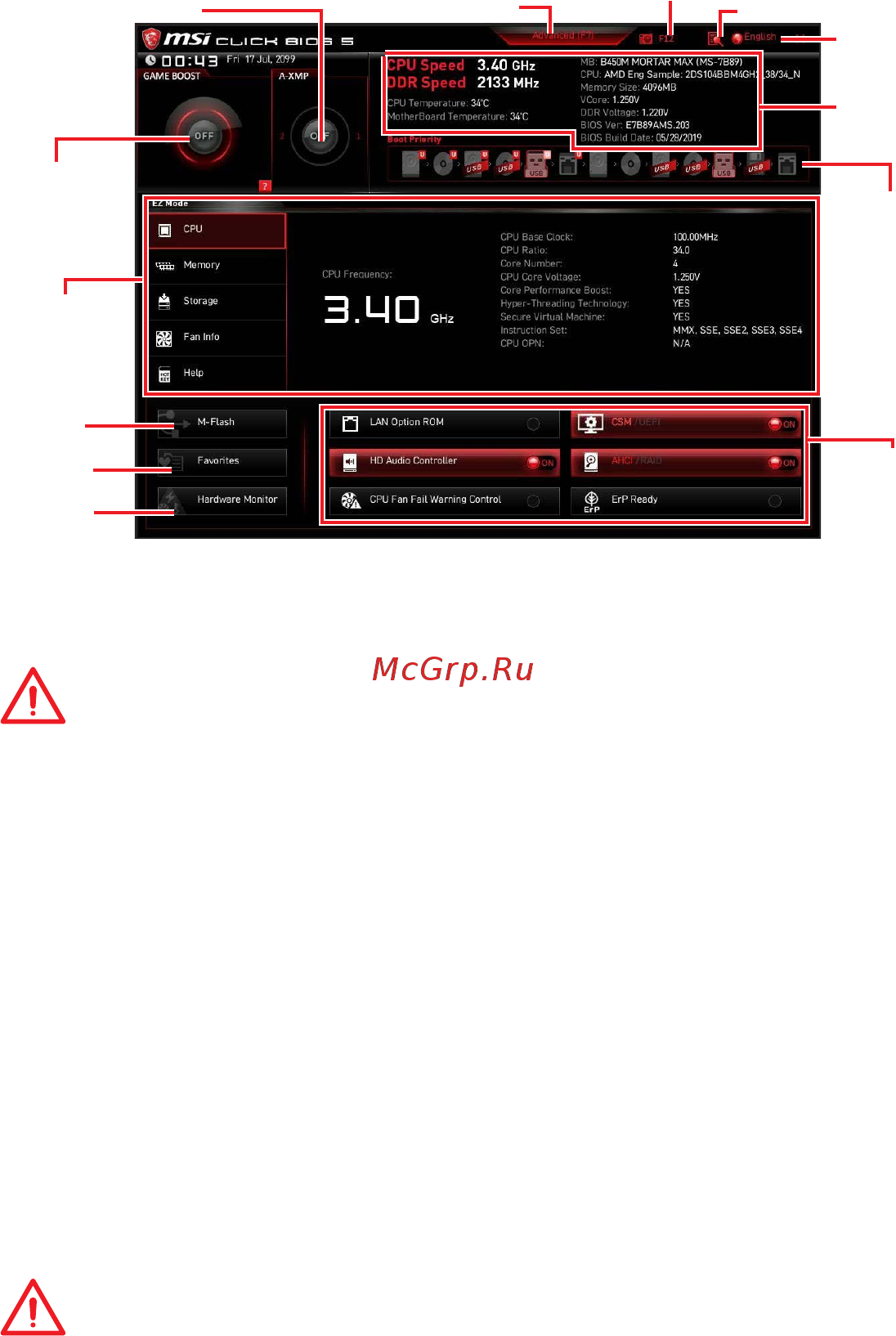

- Режим ez p.145
- Внимание p.145
- Режим разгона p.147
- Меню oc p.148
- Внимание p.148
- Внимание p.151
- Установка утилит p.153
- Установка драйверов p.153
- Установка windows 10 p.153
- Установка window p.153
- Описание программного обеспечения p.153
- クラスb情報技術装置 p.155
- Weee waste electrical and electronic equipment statement p.155
- Regulatory notices p.155
- Kc인증서 p.155
- Fcc compliance statement p.155
- Environmental policy p.155
- Chemical substances information p.155
- Ce conformity p.155
- C tick compliance p.155
- Battery information p.155
- Regulatory notices p.156
- 日本jis c 0950材質宣言 p.157
- Україна обмеження на наявність небезпечних речовин p.157
- Wireless radio use p.157
- Việt nam rohs p.157
- Türkiye eee yönetmeliği p.157
- Regulatory notices p.157
- India rohs p.157
- 限用物質含有情況標示聲明書 p.158
- Technical support p.158
- Revision history p.158
- Regulatory notices p.158
- Ms 7b89主板产品中有害物质的名称及含量 p.158
- Copyright p.158
Похожие устройства
-
MSI MAG B560M MORTARСжатое руководство пользователя -
MSI MAG B560M MORTAR WIFIКраткое руководство
-
MSI PRO B660M-P DDR4Инструкция по работе -
MSI PRO B660M-P WIFI DDR4Руководство по использованию
-
MSI PRO Z790-A WIFIРуководство по эксплуатации -
MSI X370 SLI PLUSРуководство по быстрому запуску -
MSI H110M PRO-VDLРуководство по эксплуатации -
MSI MPG Z690 FORCE WIFIИнструкция по применению -
MSI MPG Z690 CARBON WIFIИнструкция к устройству
-
MSI X299 RAIDERКраткая инструкция -
MSI A320M WATER PLUSИнструкция по работе -
MSI A320M PRO-EИнструкция пользователя
Découvrez comment mettre à jour le BIOS de votre carte mère facilement avec le Bouton Flash BIOS. Suivez nos étapes simples pour une mise à jour réussie.
