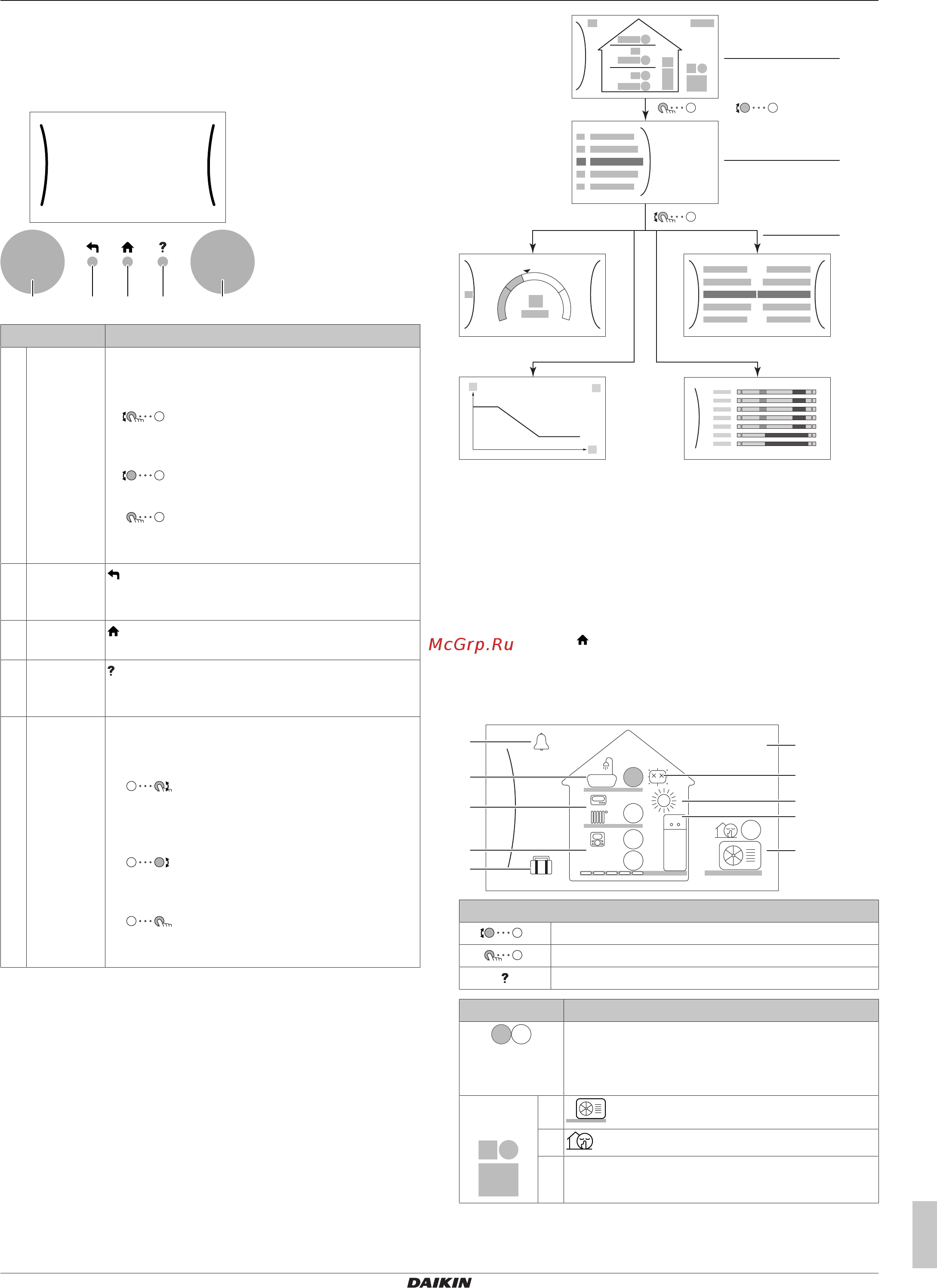

4 Операция
Руководство по применению для пользователя
5
EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
a b c d e
Позиция Описание
a Левый
наборный
диск
Когда вы можете использовать левый
наборный диск, на ЖК-дисплее в левой части
экрана отображается дуга.
▪ : Поверните, затем нажмите на левый
наборный диск. Навигация по структуре
меню.
▪ : Поверните левый наборный диск.
Выберите пункт меню.
▪ : Нажмите на левый наборный диск.
Подтвердите свой выбор или перейдите в
подменю.
b Кнопка
возврата
назад
: Нажмите, чтобы вернуться на 1 шаг в
структуре меню.
c Кнопка
«Домой»
: Нажмите, чтобы вернуться на главный
экран.
d Кнопка
справки
: Нажмите, чтобы отобразить текст справки,
относящийся к текущей странице (если
имеется).
e Правый
наборный
диск
Когда вы можете использовать правый
наборный диск, на ЖК-дисплее в правой части
экрана отображается дуга.
▪ : Поверните, затем нажмите на
правый наборный диск. Измените значение
или настройку, показываемые в правой части
экрана.
▪ : Поверните правый наборный диск.
Навигация по возможным значениям и
настройкам.
▪ : Нажмите на правый наборный диск.
Подтвердите свой выбор и перейдите к
следующему пункту меню.
4.2 Возможные экраны: Краткий
обзор
Самые распространенные экраны:
+
–
a
OR
b
c
c2
c4
c1
c3
a Главный экран
b Экран главного меню
c Экраны нижнего уровня:
c1: Экран уставок
c2: Подробный экран со значениями
c3: Подробный экран с кривой зависимости от погоды
c4: Экран с расписанием
4.2.1 Главный экран
Нажмите кнопку , чтобы вернуться на главный экран. Вы
видите краткий обзор конфигурации агрегата, значения
температуры в помещении и уставки температуры. На главном
экране отображаются только символы, применимые для вашей
конфигурации.
6
1.6
bar
18 Feb 2018
22:19
55
18
21
45
f
i
j
h
g
e
d
a
b
c
Возможные действия на этом экране
Переход через список главного меню.
Переход на экран главного меню.
Активация/отключение навигационной цепочки.
Позиция Описание
21
21
Значения температуры показываются в
кружках. Если кружок серый, соответствующая
операция (например: нагрев помещения) в
настоящее время неактивна.
Наружный
агрегат
a2
a3
a1
a1
: Наружный агрегат
a2
: Тихий режим активен
a3 Измеренная окружающая температура
