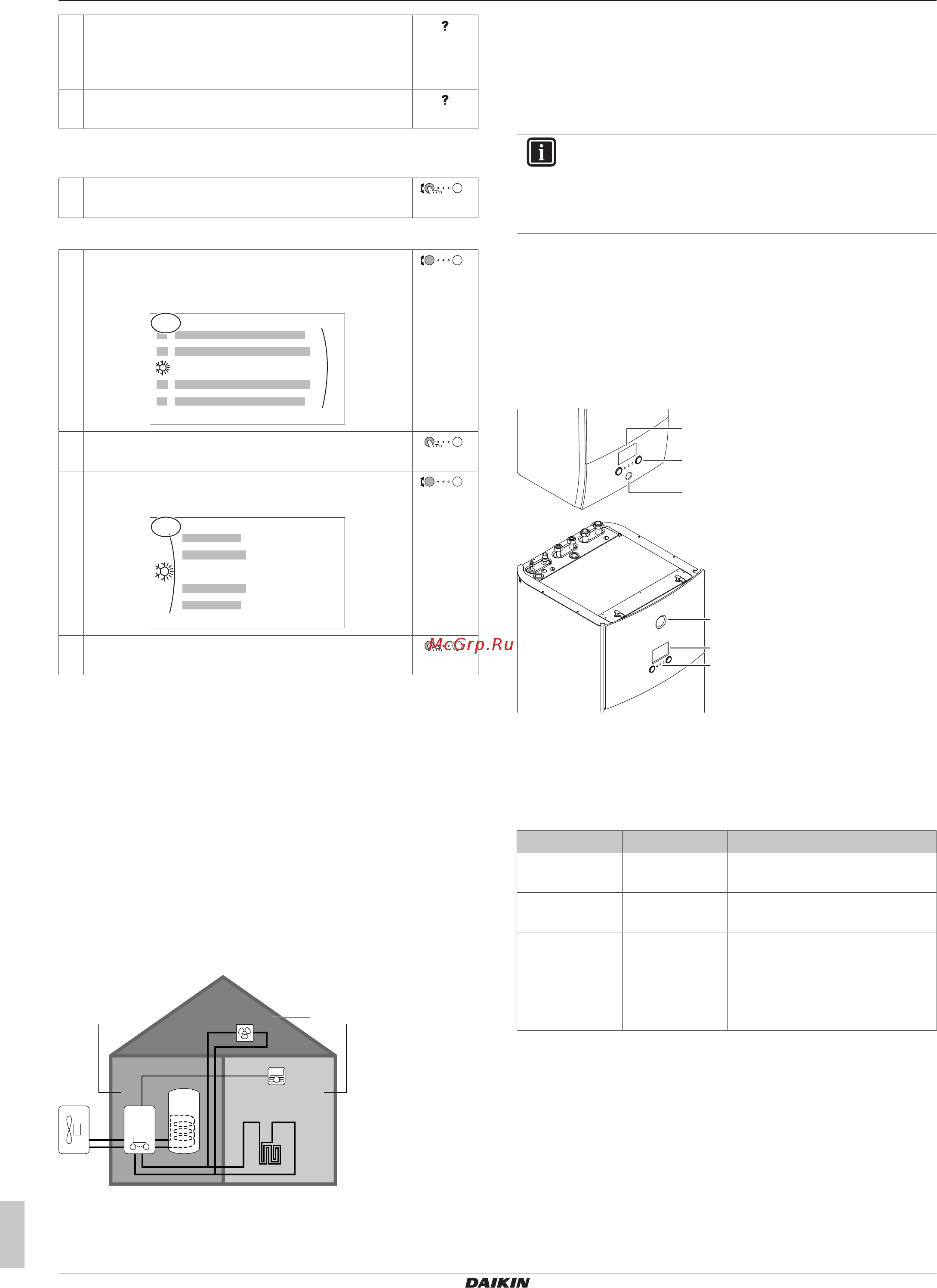

3 Информация о системе
Руководство по применению для пользователя
4
EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06
1 Для активации навигационной цепочки: на
главном экране или на экране главного меню
нажмите кнопку справки. Навигационная цепочка
появится в левом верхнем углу экрана.
2 Для отключения навигационной цепочки: снова
нажмите кнопку справки.
В настоящем документе также упоминается эта навигационная
цепочка. Пример:
1 Перейдите к [4.3]: Нагрев/охлаждение
помещения > Рабочий диапазон.
Это означает:
1 Начиная с главного экрана поверните левый
наборный диск и перейдите в режим Нагрев/
охлаждение помещения.
4
Нагрев/охлаждение помещения
2 Нажмите на левый наборный диск, чтобы войти в
подменю.
3 Поверните левый наборный диск и перейдите в
пункт Рабочий диапазон.
Рабочий диапазон
4.3
4 Нажмите на левый наборный диск, чтобы войти в
подменю.
3 Информация о системе
В зависимости от схемы система обладает следующими
возможностями:
▪ Обогрев помещения
▪ Охлаждение помещения (при установке модели теплового
насоса снагревом и охлаждением)
▪ Производство горячей воды бытового потребления (при
установке бакаDHW)
3.1 Компоненты в типичной схеме
системы
d
a
b
c
e
f
g
BC
A
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Тепловойнасос внутреннего агрегата
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя внутреннего агрегата
e Интерфейс пользователя, используемый в качестве
комнатного термостата
f Нагрев полов
g Радиаторы, конвекторы тепловогонасоса илифанкойлы
ИНФОРМАЦИЯ
В зависимости от типа внутреннего агрегата можно
использовать отдельный или встроенный во
внутренний агрегат резервуар для горячей воды
бытового потребления (если он установлен).
4 Операция
4.1 Интерфейс пользователя:
Общий обзор
Интерфейс пользователя имеет следующие компоненты:
b
c
a
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая
рабочий режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим
ожидания
Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает
красным
светом
Сбой Произошел сбой.
Дополнительные сведения см.
в разделе «7.1Отображение
текста справки в случае
неисправности»на стр.20.
ЖК-экран
У ЖК-дисплея есть неактивный режим. По прошествии
определенного времени отсутствия взаимодействия с
интерфейсом пользователя экран темнеет. Нажатие какой-либо
кнопки или поворот любого наборного диска активирует
дисплей. Время отсутствия взаимодействия отличается в
зависимости от уровня разрешений пользователя:
▪ Пользователь или Опытный пользователь: 15мин
▪ Установщик: 1ч
