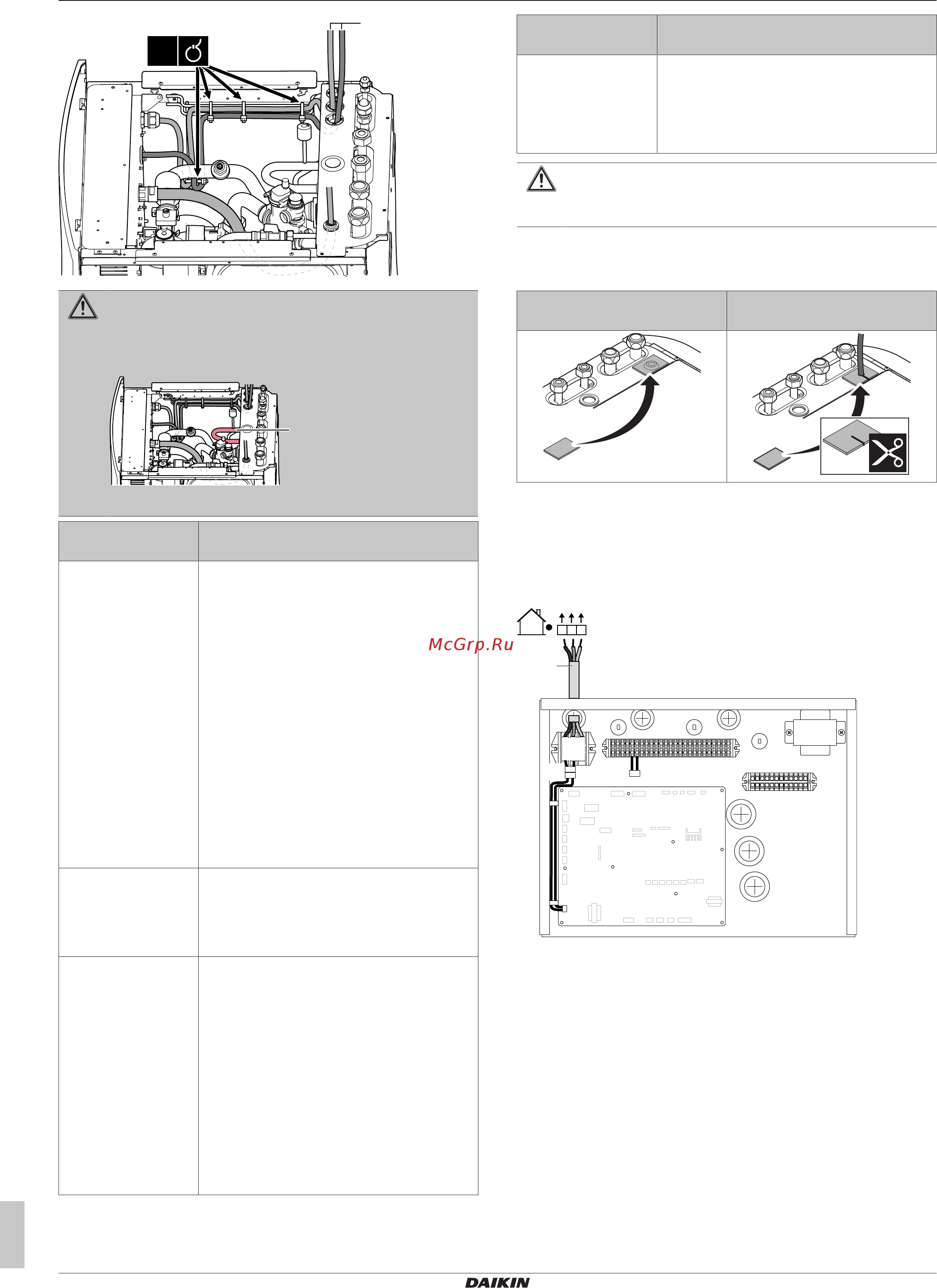

4 Монтаж
Руководство по монтажу
12
EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618949-1 – 2020.03
a
4×
b+c
ПРЕДУПРЕЖДЕНИЕ
Позаботьтесь о том, чтобы электропроводка НЕ
контактировала с трубопроводом хладагента, который
может быть очень горячим.
a
a Трубопровод газообразного хладагента
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя,
используемый в качестве комнатного
термостата (опция)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей
температуры (опция)
▪ Комнатный датчик окружающей
температуры (опция)
▪ Электрические счетчики
(приобретаются на месте)
▪ Предохранительный термостат
(приобретается на месте)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
c
Сигнал управления
высокого
напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Контроль режимов охлаждения/нагрева
помещения
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
d
Высоковольтное
питание
(устанавливаемый
на заводе кабель)
▪ Питание резервного нагревателя
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4 Загерметизируйте ввод проводки низкого напряжения с
использованием уплотнительной ленты (поставляется в
составе принадлежностей).
Без кабелей низкого
напряжения
С кабелями низкого
напряжения
4.5.3 Подключение основного источника
питания
1 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
X1M
X2M
X5M
X11YB
X1A
X11Y
X11YA
1 2 3
1 2 3
a
1 2 3
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
