2 Информация о блоке
Руководство по монтажу
4
EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618949-1 – 2020.03
▪ Приложение для дополнительного оборудования:
▪ Дополнительная информация об установке
дополнительного оборудования
▪ Формат: Документ (в ящике внутреннего агрегата) + Файлы
на веб-странице http://www.daikineurope.com/support-and-
manuals/product-information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).

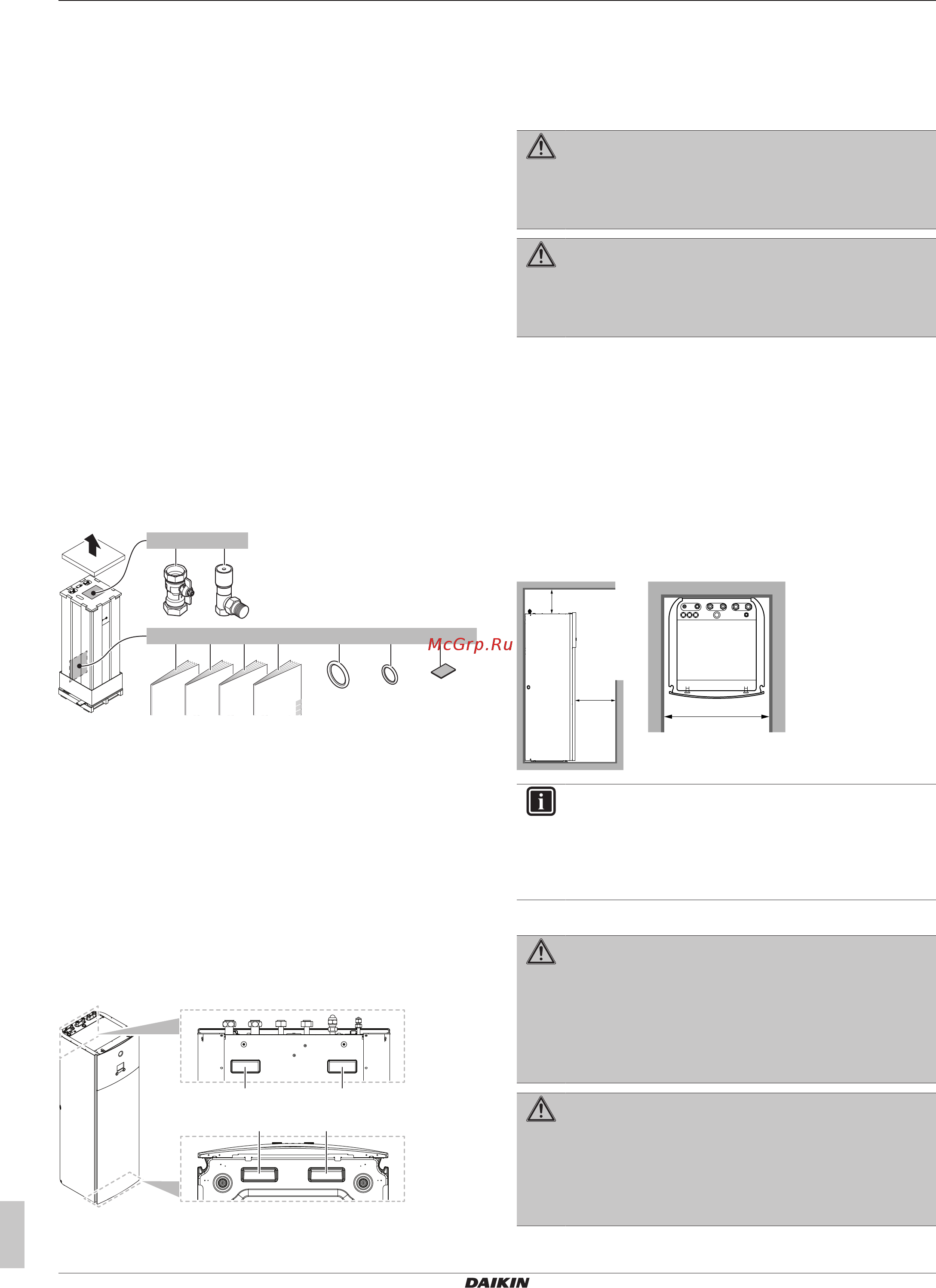

2 Информация о блоке
2.1 Внутренний блок
2.1.1 Снятие аксессуаров с внутреннего
блока
2×
4×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Общие правила техники безопасности
d Приложение по дополнительному оборудованию
e Руководство по монтажу внутреннего агрегата
f Руководство поэксплуатации
g Уплотнительные кольца для запорных клапанов
(контур воды для нагрева помещения)
h Уплотнительные кольца для запорных клапанов,
приобретаемых на месте (контур горячей воды
бытового потребления)
i Уплотнительная лента для ввода проводки низкого
напряжения
2.1.2 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные
сзади и снизу.
b
a a
b
a Ручки на задней стороне агрегата
b Ручки на нижней стороне агрегата. Осторожно
наклоните агрегат назад, чтобы ручки стали видны.
3 Подготовка
3.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
ПРЕДУПРЕЖДЕНИЕ
НЕ используйте повторно трубопроводы хладагента,
которые использовались с любым другим хладагентом.
Замените или тщательно очистите трубопроводы
хладагента.
3.1.1 Требования к месту установки
внутреннего блока
▪ Внутренний агрегат предназначен только для монтажа в
помещении и рассчитан на следующий диапазон окружающей
температуры:
▪ Режим нагрева помещения: 5~30°C
▪ Режим охлаждения помещения: 5~35°C
▪ Производство горячей воды бытового потребления: 5~35°C
▪ Помните следующие правила организации пространства при
установке:
≥300
≥600
≥
500
(mm)
ИНФОРМАЦИЯ
Если пространство для монтажа ограничено, перед
установкой блока в окончательное положение
выполните следующее: «4.2.2 Подсоединение
сливного шланга к сливу» [4 9]. Для этого требуется
снять одну или обе боковые панели.
Специальные требования для R32
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия и
подвергать воздействую огня.
▪ Любые действия по ускорению разморозки или
чистке оборудования, помимо рекомендованных
изготовителем, НЕ допускаются.
▪ Учтите, что хладагент R32 запаха НЕ имеет.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается таким образом, чтобы не
допустить механических повреждений, в помещении
указанной далее площади с хорошей вентиляцией, без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
