Установка/удаление блока аккумуляторов
ОСТОРОЖНО!
q Не закорачивайте терминалы аккумуляторов и не сжигайте их по окончании срока
службы.
q Никогда не пытайтесь вскрывать корпус блока аккумуляторов.

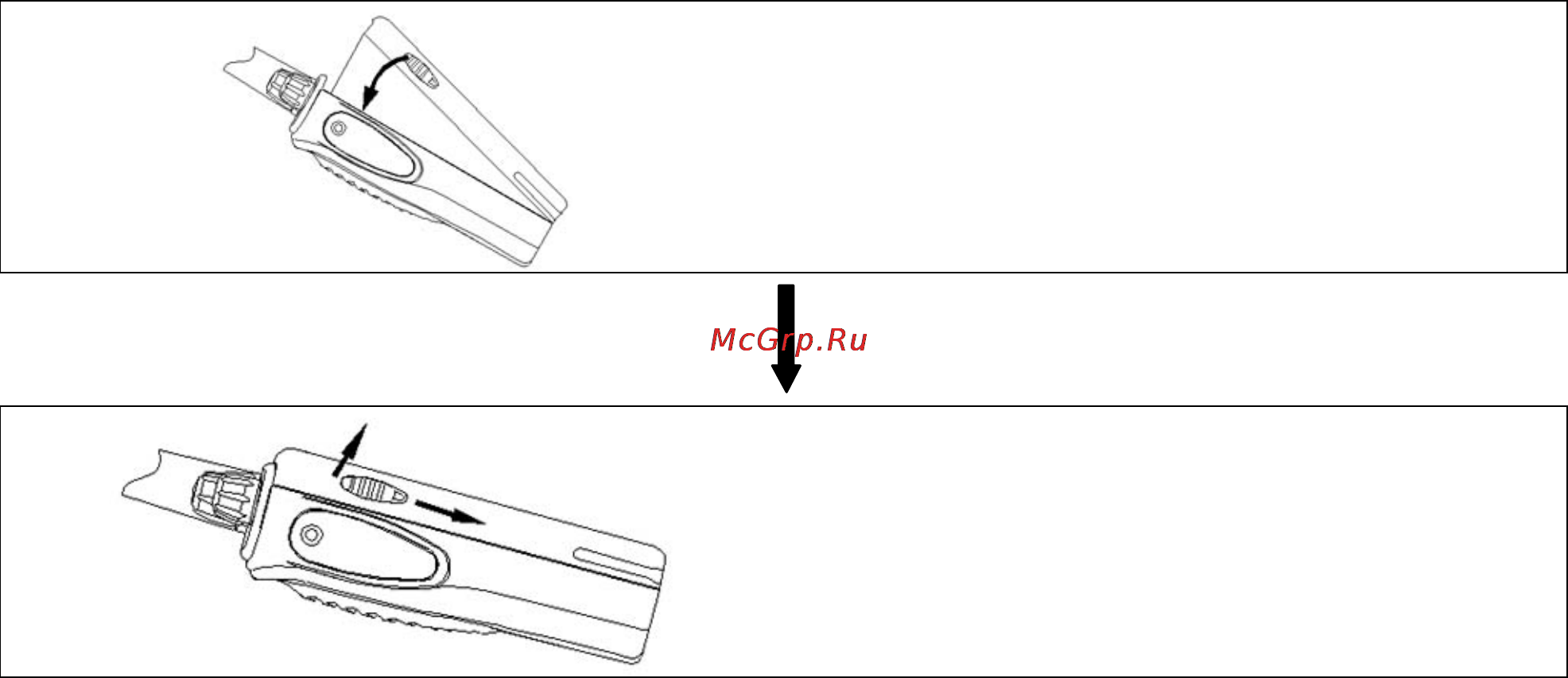

Установите блок аккумуляторов в паз в
нижней части корпуса, добейтесь
совпадения направляющих и прижмите
его к трансиверу до щелчка.
Для удаления блока аккумуляторов
сдвиньте его слегка вниз, одновременно,
потянув за специальные кнопки на
боковых панелях аккумуляторного блока
вверх.
Установка антенны
Накрутите антенну на соответствующий разъем на верхней панели трансивера,
удерживая антенну за основание и поворачивая ее по часовой стрелке.
Установка поясного зажима
Закрепите зажим для ношения на поясе на специальном выступе на задней панели
аккумуляторного блока. Примените достаточное усилие для его фиксации.
Установите пружину с помощью гвоздя или другого подходящего инструмента. Для
одевания трансивера на пояс нажмите на верхнюю часть поясного зажима и
пропустите ремень. Снимите трансивер с ремня аналогичным способом.
Установка крышки разъема громкоговорителя/микрофона
Если вы не используете громкоговоритель/микрофон, то установите прилагаемую
крышку и закрепите ее винтом 2.5 х 6 мм.
Установка опционального громкоговорителя/микрофона
Подключите опциональный громкоговоритель/микрофон к соответствующему
разъему на боковой панели трансивера.
