组件概述
CPU_FAN1, SYS_FAN1: 风扇接口
风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式�PWM 模式风扇接口使用速率控
制信号提供恒定的 12V 输出和调节风扇速率�DC 模式风扇接口通过改变电压控制风扇
速率�当您将一个 3 针脚 (非-PWM) 风扇插入到 PWM 模式下风扇接口时,风扇速率将始
终保持在 100%,这可能会产生很大噪声�您可以按照以下说明将风扇接口调整为 PWM
模式或 DC 模式�
PWM Mode pin definition
1 Ground 2 +12V
3 Sense 4
Speed Control
Signal
DC Mode pin definition
1 Ground 2
Voltage
Control
3 Sense 4 NC
�认 PWM 模式风扇接口
�认 DC 模式风扇接口

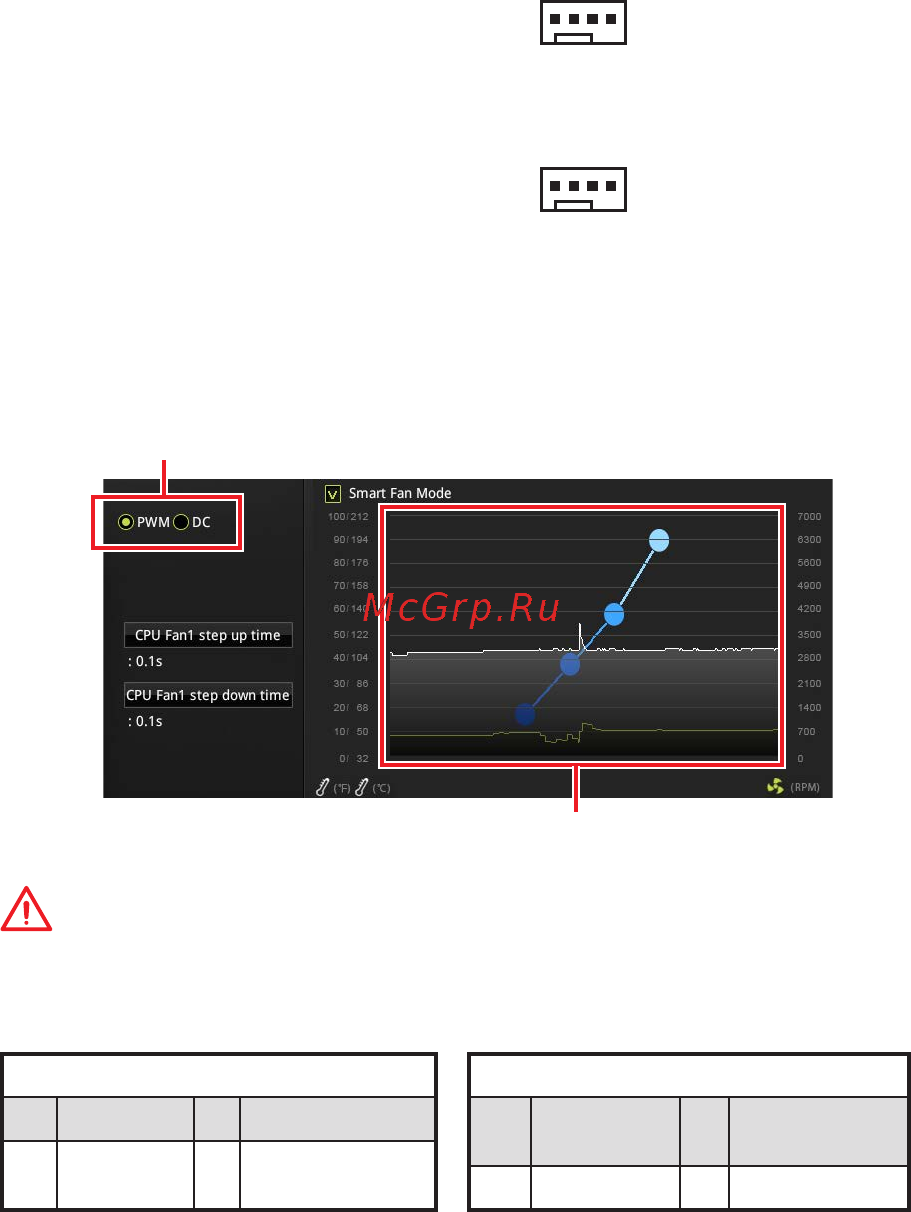

切换风扇模式和调整风扇速率
您可以在 PWM 模式和 DC 模式之间切换,并在 BIOS > HARDWARE MONITOR 中调整
风扇速率�
选择 PWM 模式或 DC 模式
注意
确认在切换 PWM/ DC 模式后,风扇工作正常�
提供风扇速率渐变梯度点,允许您以 CPU 的温度来调节风扇
速率�
1
CPU_FAN1
1
SYS_FAN1
风扇接口针脚定义
