15
Rear I/O Panel Rear I/O Panel

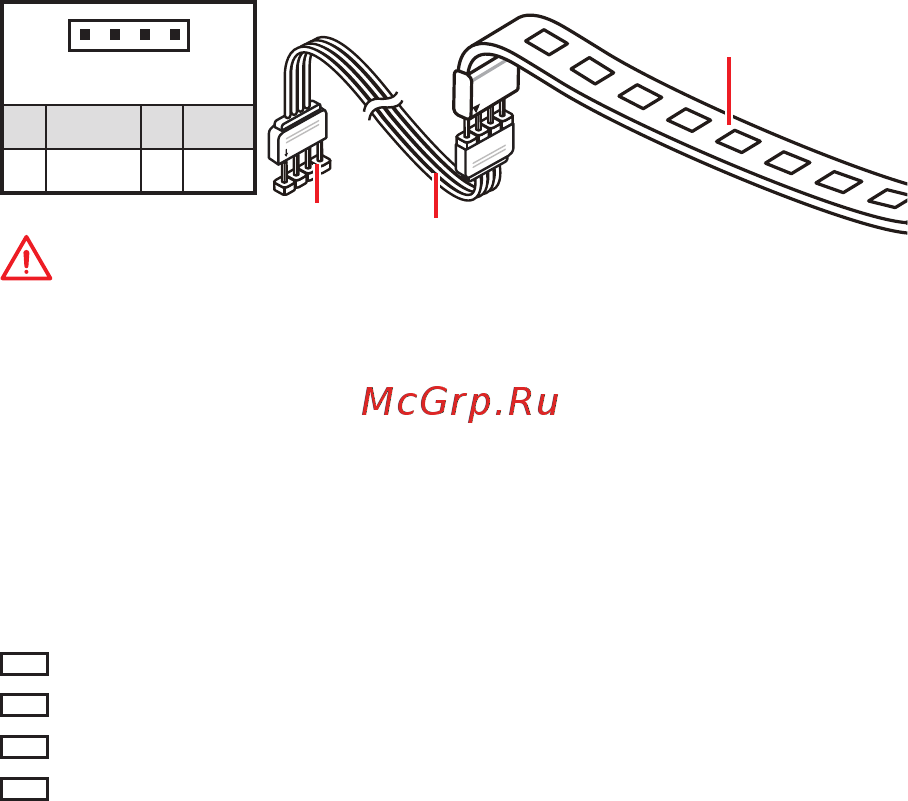

JLED1: LED connector
This connector allows you to connect the single Color LED strips.
Important
y
This connector supports 5050 Single-color LED strips with the maximum power
rating of 3A (12V). Please keeping the LED strip shorter than 2 meters to prevent
dimming.
y
Always turn off the power supply and unplug the power cord from the power outlet
before installing or removing the LED strip.
y
Please use MSI’s software to control the extended LED strip.
1
JLED1
Extension cable
LED strip
1
1 +12V 2 NC
3 Single 4 NC
EZ Debug LED
These LEDs indicate the status of the motherboard.
CPU - indicates CPU is not detected or fail.
DRAM - indicates DRAM is not detected or fail.
VGA - indicates GPU is not detected or fail.
BOOT - indicates booting device is not detected or fail.
