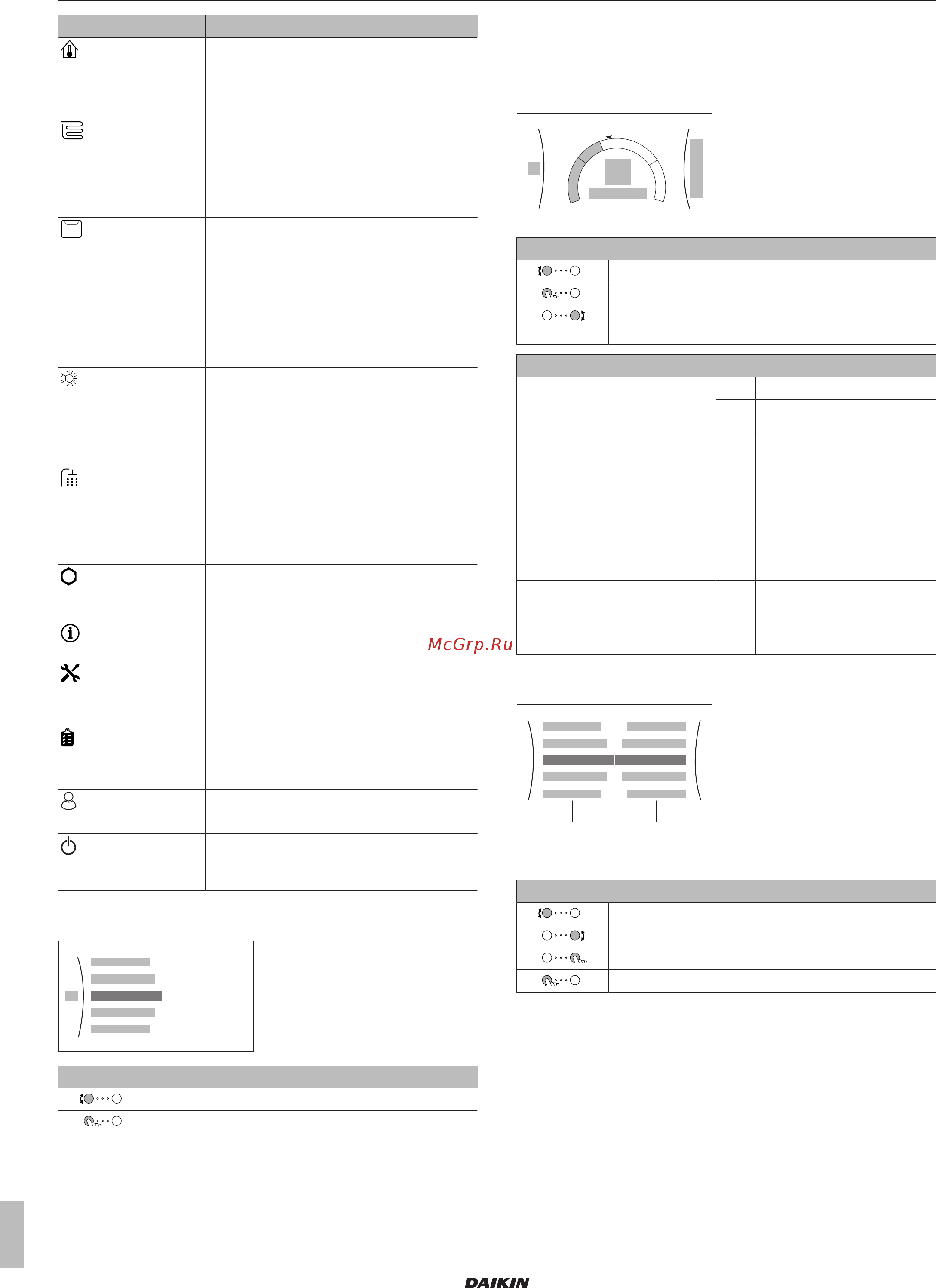

8 Конфигурирование
Руководство по применению для установщика
56
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
Позиция Описание
Помещение
Ограничение: Отображается только в
том случае, если комнатный термостат
подключен к внутреннему агрегату.
Задание температуры в помещении.
Главная зона
Отображается соответствующий символ
для типа нагревательного прибора в
основной зоне.
Задание температуры воды на выходе
для основной зоны.
Дополнительная
зона
Ограничение: Отображается только в
том случае, если имеются две зоны
температуры воды на выходе.
Отображается соответствующий символ
для типа нагревательного прибора в
дополнительной зоне.
Задание температуры воды на выходе
для дополнительной зоны (при наличии).
Нагрев/
охлаждение
помещения
Показывается соответствующий символ
для вашего агрегата.
Перевод агрегата в режим нагрева или
режим охлаждения. На моделях только с
нагревом вы не можете изменить режим.
Резерв.
Ограничение: Отображается только при
наличии резервуара горячей воды
бытового потребления.
Задание температуры в резервуаре
горячей воды бытового потребления.
Пользоват.
настройки
Предоставляет доступ к
пользовательским настройкам, таким как
режим выходных и тихий режим.
Информация
Отображаются данные и информация о
внутреннем агрегате.
Настройки
установщика
Ограничение: Только для установщика.
Предоставляет доступ к
дополнительным настройкам.
Пуско-наладка
Ограничение: Только для установщика.
Выполнение испытаний и технического
обслуживания.
Пользоват.профиль
Изменение профиля активного
пользователя.
Эксплуатация
Включение или выключение функции
нагрева/охлаждения и подготовки
горячей воды бытового потребления.
8.3.4 Экран меню
Возможные действия на этом экране
Переход через список.
Переход к подменю/настройкам.
8.3.5 Экран уставок
Экран уставок отображается для экранов, описывающих
компоненты системы, которым требуется значение уставки.
Пример:
▪ Экран температуры в помещении
▪ Экран главной зоны
▪ Экран дополнительной зоны
▪ Экран температуры в резервуаре
a1
d
+
–
d
e
d
e
c
a2
b1
b2
Возможные действия на этом экране
Переход через список подменю.
Переход в подменю.
Регулировка и автоматическое применение
требуемой температуры.
Позиция Описание
Минимальный предел
температуры
a1 Фиксируется агрегатом
a2 Ограничивается
установщиком
Максимальный предел
температуры
b1 Фиксируется агрегатом
b2 Ограничивается
установщиком
Текущая температура c Измеряется агрегатом
Требуемая температура d Поверните правый
наборный диск для
увеличения/уменьшения.
Подменю e Поверните левый
наборный диск или
нажмите на него, чтобы
перейти в подменю.
8.3.6 Подробный экран со значениями
a b
a Настройки
b Значения
Возможные действия на этом экране
Переход через список настроек.
Изменение значения.
Переход к следующей настройке.
Подтверждение изменений и продолжение.
8.3.7 Подробный экран с кривой
зависимости от погоды
При работе в режиме зависимости от погоды требуемая
температура в резервуаре определяется автоматически в
зависимости от средней температуры снаружи. Когда
температура снаружи ниже, температура в резервуаре должна
быть выше, поскольку водопроводные трубы будут холоднее, и
наоборот.
Кривые зависимости от погоды определяются двумя уставками:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
