12 Возможные неисправности и способы их устранения
Руководство по применению для установщика
93
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12

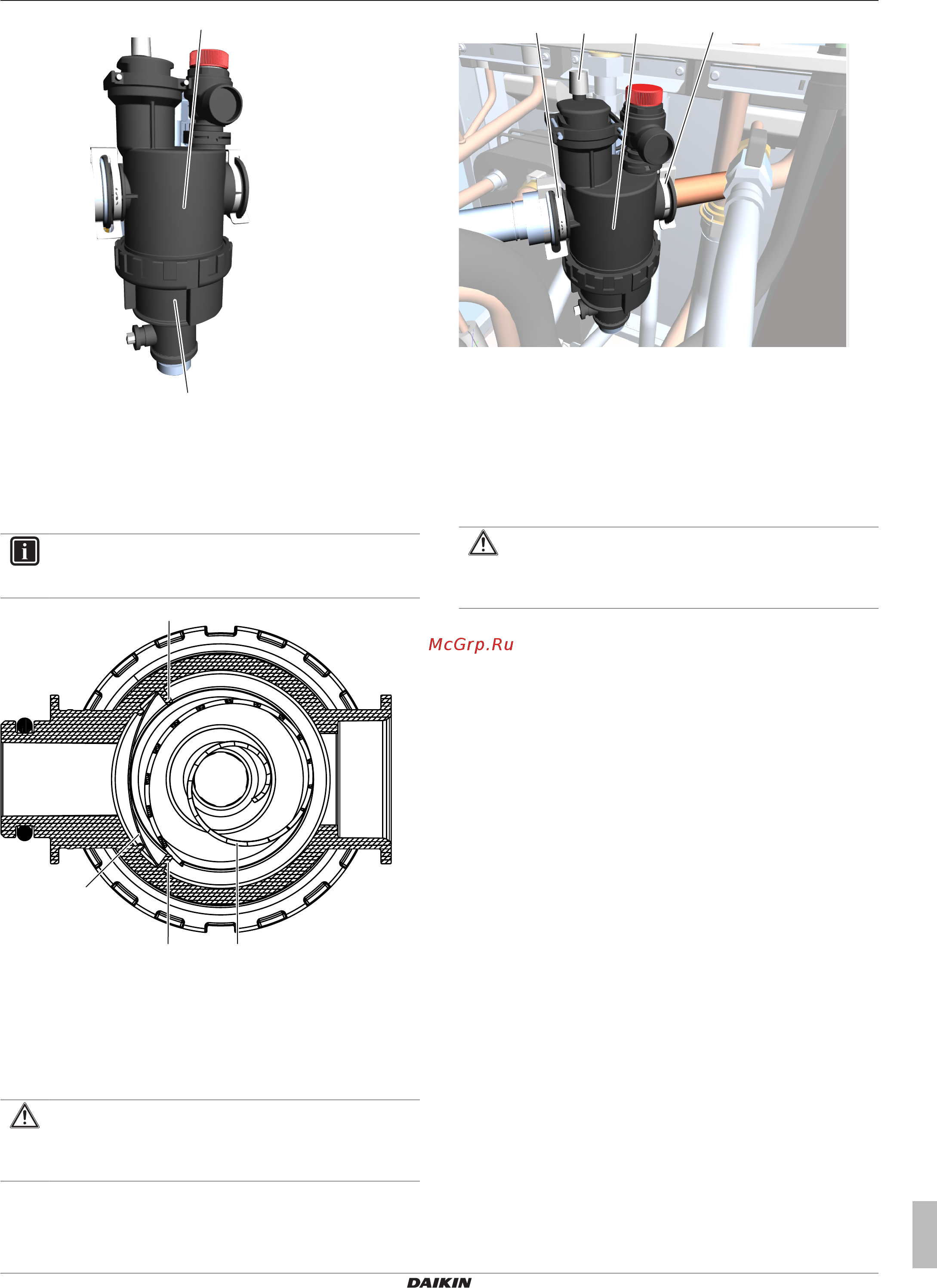

a
b
a Отвинчиваемая нижняя часть
b Корпус фильтра для воды
3 Извлеките сетчатый фильтр и свернутый фильтр из корпуса
фильтра для воды и очистите их водой.
4 Установите очищенный свернутый фильтр и сетчатый
фильтр в корпус фильтра для воды.
ИНФОРМАЦИЯ
Установите сетчатый фильтр в корпусе фильтра для
воды надлежащим образом с помощью выступов.
a
b
c
c
a Свернутый фильтр
b Сетчатый фильтр
c Выступ
5 Установите и должным образом затяните нижнюю часть
корпуса фильтра для воды.
11.5.3 Монтаж фильтра для воды
ПРЕДОСТЕРЕЖЕНИЕ
Проверьте состояние уплотнительных колец и
замените их при необходимости. Перед монтажом
смочите уплотнительные кольца водой.
1 Установите фильтр для воды в надлежащем месте.
aa bc
a Защелка
b Фильтр для воды
c Воздуховыпускной клапан
2 Установите 2 защелки, чтобы закрепить фильтр для воды
на трубопроводах контура воды.
3 Убедитесь в том, что клапан выпуска воздуха фильтра для
воды открыт.
4 Откройте клапан (если установлен) контура воды
расширительного бака.
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь в том, что открыт клапан (если установлен)
расширительного бака. В противном случае будет
создаваться избыточное давление.
5 Откройте запорные клапаны и добавьте воды в контур воды
при необходимости.
12 Возможные неисправности
и способы их устранения
12.1 Обзор: Устранение
неисправностей
В этом разделе рассказывается о том, что нужно сделать, если
возникли неполадки.
Вот какие сведения здесь изложены:
▪ Решение проблем на основе признаков
▪ Устранение неполадок по кодам сбоя
Приступая к поиску и устранению неполадок…
Проведите тщательную визуальную проверку блока для
выявления очевидных дефектов, например, ослабленных
соединений или поврежденной электропроводки.
