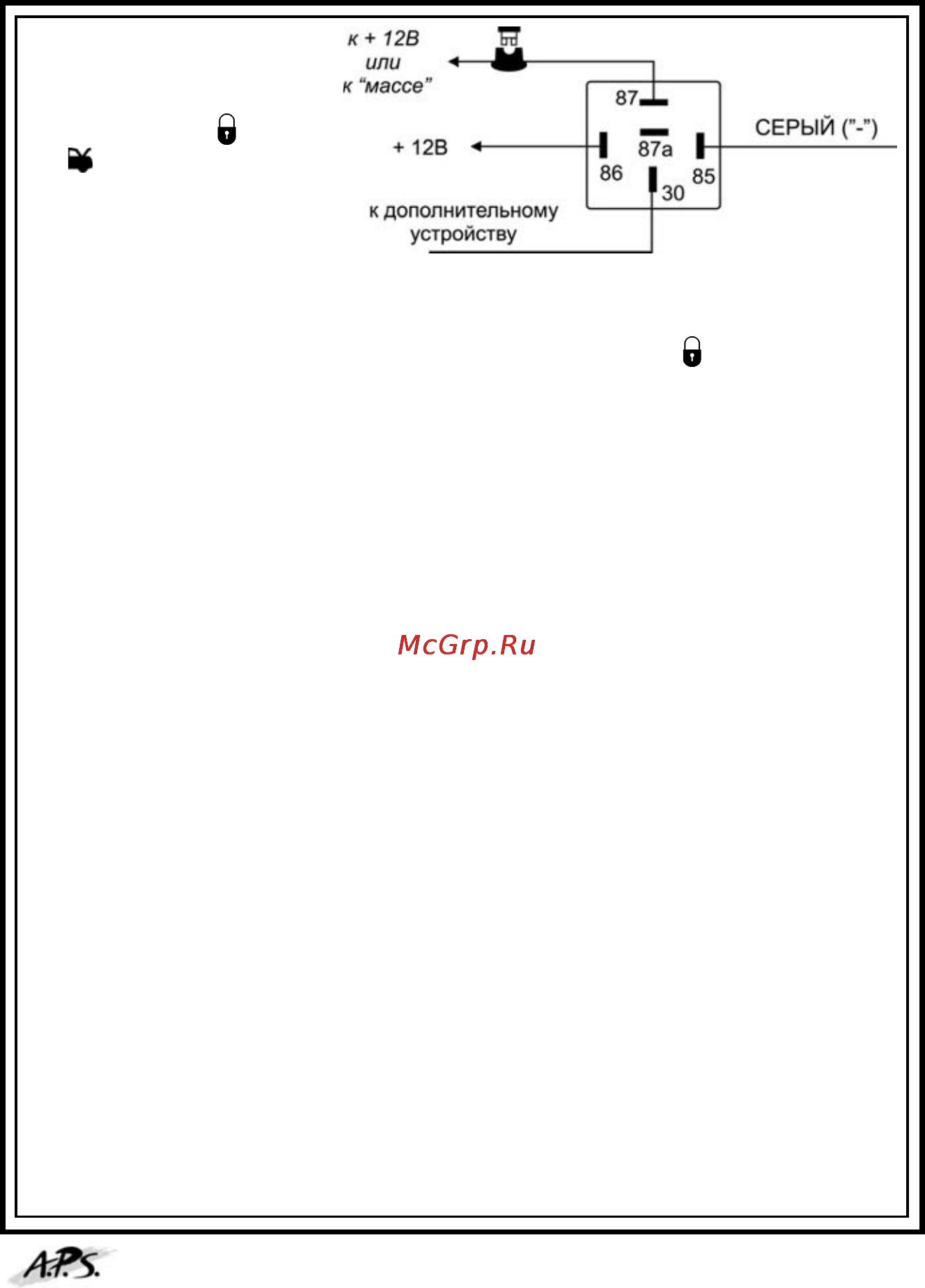

Перед выключением зажигания активизируйте выход канала 3 Одновременно нажав и отпустив кнопку Й и кнопку брелока передатчика Система будет подавать напряжение на замок зажигания в обход ключа зажигания в течение 3 минут к 12В или к массе СЕРЫЙ 12В I 87а h 86 I 85 ЗО к дополнительному устройству Выньте ключи из замка зажигания двигатель будет продолжать работать выйдите из автомобиля убедитесь что все двери капот и багажник закрыты и поставьте систему в режим охраны автомобиля с работающим двигателем нажав кнопку Й брелока передатчика на 2 секунды Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в течение 3 х минут после чего будет автоматически остановлен и система перейдет в стандартный режим охраны Для реализации данной функции см подключение ТЁМНО СИНЕГО провода системы пункт 3 а Включите программируемую функцию охрану с работающим двигателем Ь Запрограммируйте выход минутный функция 19 дополнительного 9 возможность канала 3 постановки системы как автомобиля на таймерный 3 х с Подсоедините СЕРЫЙ провод системы к контакту 86 дополнительного реле d Подсоедините контакты Ne 85 и 30 реле к проводу от замка зажигания на который поступает напряжение 12В когда ключ зажигания находится в положениях ВКЛ ON и ЗАПУСК CRANK и присутствует напряжение 0В когда ключ зажигания находится в любом ином положении Контакт 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания Подсоедините контакт Ne 87 реле к постоянному питанию 12В через предохранитель 4 Вы можете использовать СЕРЫЙ провод как выход для управления дополнительным нормально замкнутым реле блокировки стартера Это отрицательный транзисторный слаботочный выход максимальный ток нагрузки 200 мА и должен использоваться только для управления катушкой дополнительного реле Подсоединение Подсоедините СЕРЫЙ провод системы к контакту Ne 86 дополнительного реле Подсоедините контакт Ne 85 реле к проводу от замка зажигания на который поступает напряжение 12В когда ключ зажигания находится в положении ЗАПУСК CRANK и присутствует напряжение 0В когда ключ зажигания находится в любом ином положении Перережьте вышенайденный провод от замка зажигания идущий к соленоиду стартера автомобиля и подсоедините ту часть обрезанного провода которая идет от замка зажигания к контакту Ne 30 реле Подсоедините другую часть провода к контакту Ne 87А реле Примечание Обратите внимание на то что при использовании такого варианта подсоединения питание на реле блокировки будет подаваться только в момент попытки завести двигатель таким образом реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя AP S 3800 45 Инструкция по эксплуатации и установке
