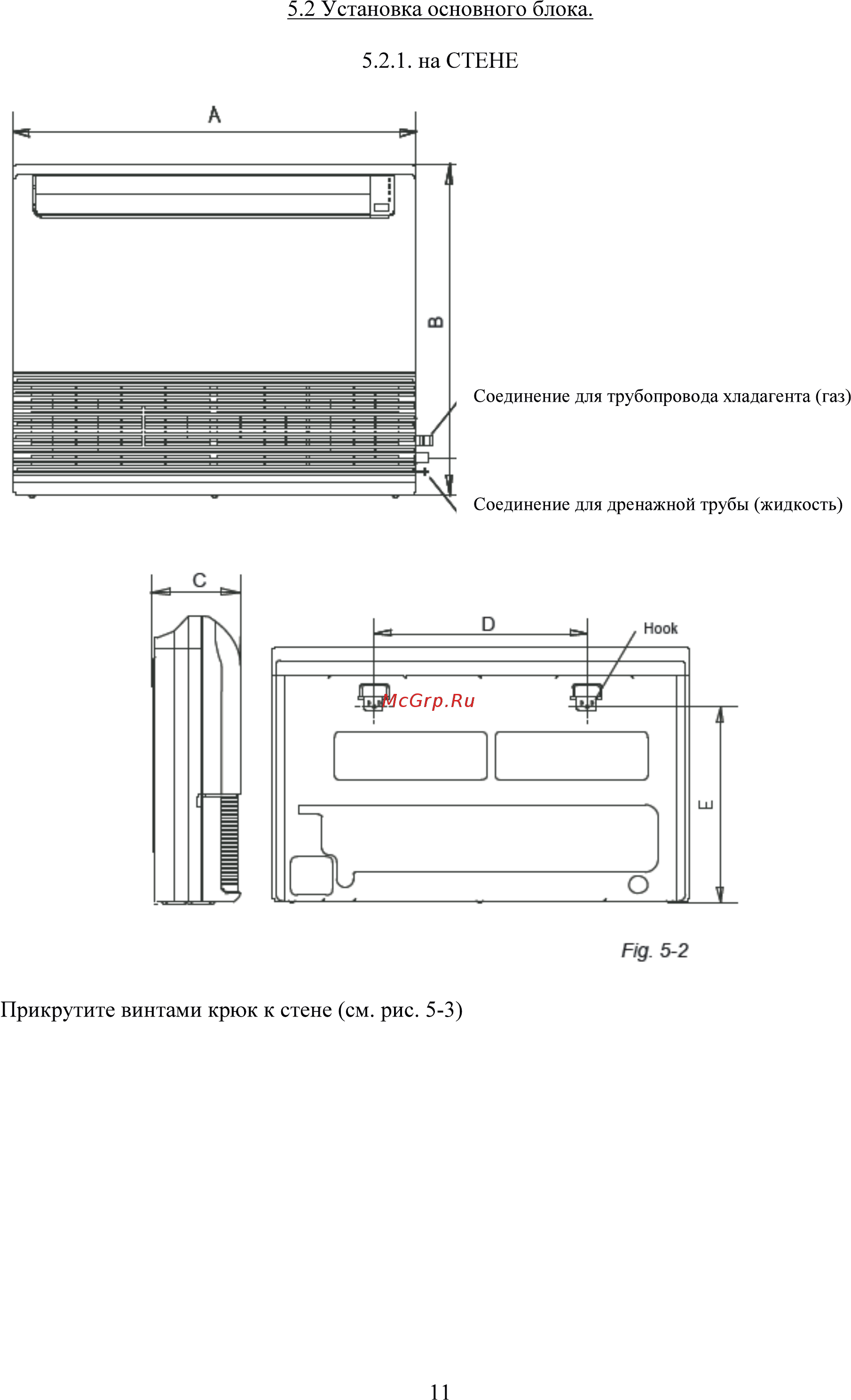

5 2 Установка основного блока 5 2 1 на СТЕНЕ Соединение для трубопровода хладагента газ Соединение для дренажной трубы жидкость Fig 5 2 Прикрутите винтами крюк к стене см рис 5 3 И
