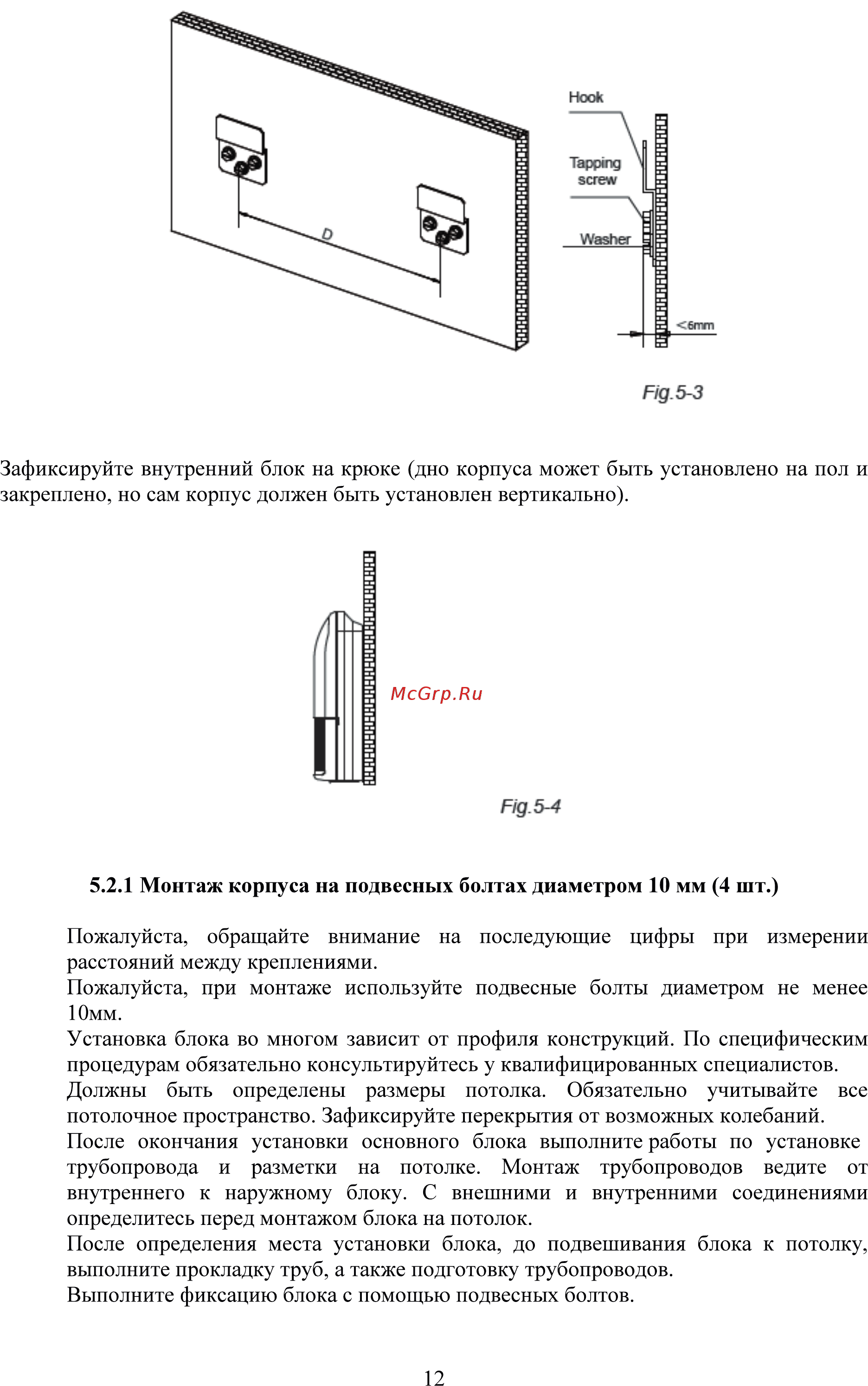

Зафиксируйте внутренний блок на крюке дно корпуса может быть установлено на пол и закреплено но сам корпус должен быть установлен вертикально Г д 5 4 5 2 1 Монтаж корпуса на подвесных болтах диаметром 10 мм 4 шт Пожалуйста обращайте внимание на последующие цифры при измерении расстояний между креплениями Пожалуйста при монтаже используйте подвесные болты диаметром не менее 10мм Установка блока во многом зависит от профиля конструкций По специфическим процедурам обязательно консультируйтесь у квалифицированных специалистов Должны быть определены размеры потолка Обязательно учитывайте все потолочное пространство Зафиксируйте перекрытия от возможных колебаний После окончания установки основного блока выполните работы по установке трубопровода и разметки на потолке Монтаж трубопроводов ведите от внутреннего к наружному блоку С внешними и внутренними соединениями определитесь перед монтажом блока на потолок После определения места установки блока до подвешивания блока к потолку выполните прокладку труб а также подготовку трубопроводов Выполните фиксацию блока с помощью подвесных болтов 12
