14 Технические данные
Руководство по применению для установщика
97
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

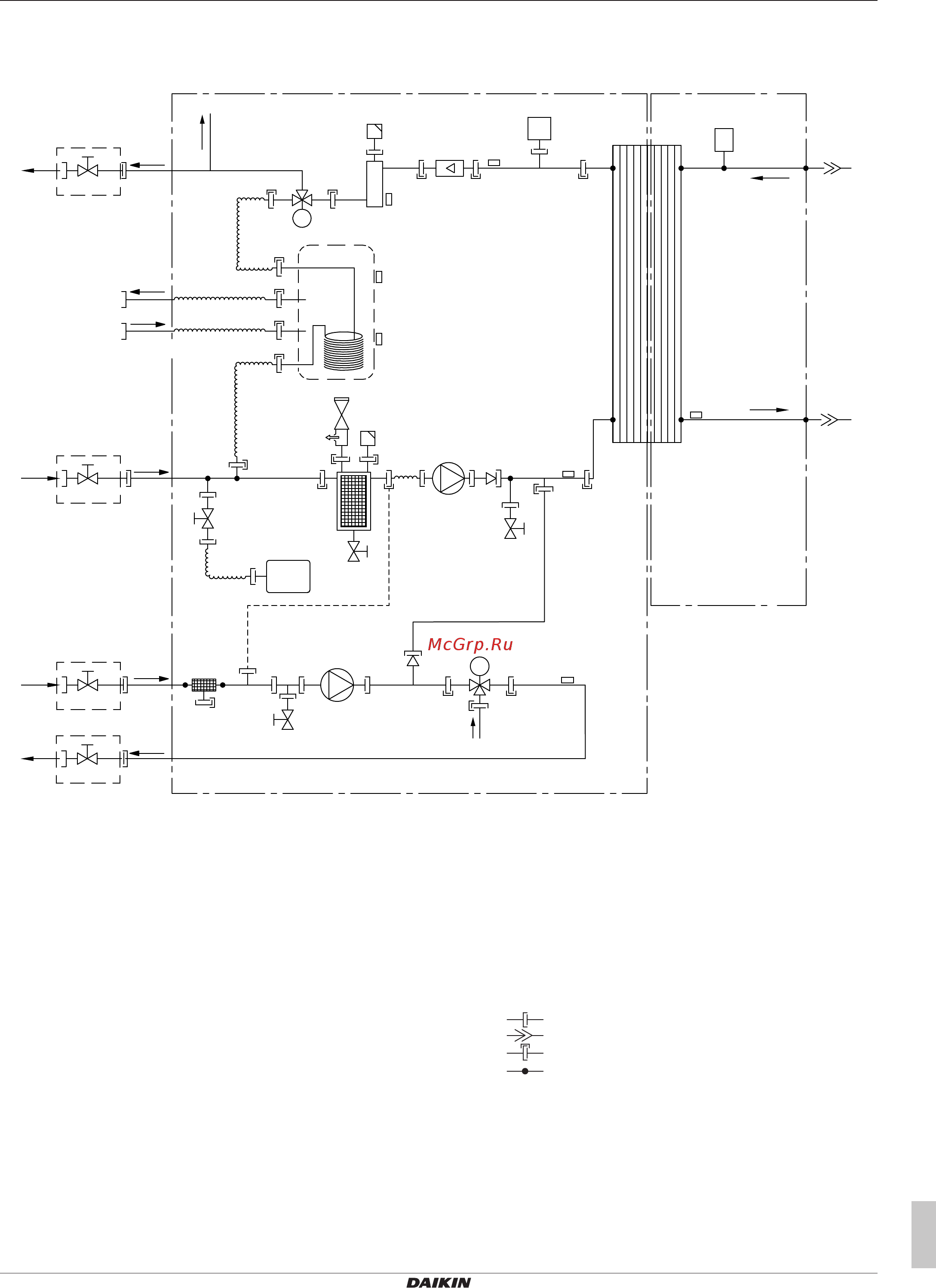

14.2 Схема трубопроводов:
Внутренний блок
3D112187A
B1PW
M3S
M1S
B2PR
R3T
R8T
R2T
R1T
R5T
R4T
R7T
A
C
C
l m
m
a2
a1
c2
c1
f
g
e
h
k
k
i
j
n
o
j
d2
d1
B
f
C
b1
f
f
C
b2
f
M
M
X
X
k
p
q
r
A Сторона воды
B Сторона хладагента
C Устанавливается на месте эксплуатации
a1 ВХОД воды для нагрева помещения(дополнительная/
прямая зона)
a2 ВЫХОД воды для нагрева
помещения(дополнительная/прямая зона)
b1 ВХОД воды для нагрева помещения(основная/
смешанная зона)
b2 ВЫХОД воды для нагрева помещения (основная/
смешанная зона)
c1 Горячая вода бытового потребления: ВХОД холодной
воды
c2 Горячая вода бытового потребления: ВЫХОД горячей
воды
d1 ВХОД газообразного хладагента (режим нагрева;
конденсатор)
d2 ВЫХОД жидкого хладагента (режим нагрева;
конденсатор)
e Пластинчатый теплообменник
f Запорный клапан для обслуживания (если установлен)
g Расширительный бак
h Магнитный фильтр/пылеотделитель
i Предохранительный клапан
j Выпуск воздуха
k Сливной клапан
l Насос (дополнительная/прямая зона)
m Обратный клапан
n Датчик расхода
o Резервный нагреватель
p Фильтр для воды (основная/смешанная зона)
q Капиллярная трубка
r Насос (основная/смешанная зона)
B1PW Датчик давления воды в системе нагрева помещения
B2PR Датчик давления хладагента
M1S 3-ходовой клапан (смесительный клапан для основной/
смешанной зоны)
M3S 3-ходовой клапан (нагрев помещения/горячая вода
бытового потребления)
R1T Термистор (теплообменник— ВЫХОД воды)
R2T Термистор (резервный нагреватель— ВЫХОД воды)
R3T Термистор (жидкий хладагент)
R4T Термистор (теплообменник— ВХОД воды)
R5T, R8T Термистор (резервуар)
R7T Термистор (основная/смешанная зона— ВЫХОД воды)
Винтовое соединение
Соединение с накидными гайками
Быстроразъемное соединение
Паяное соединение
