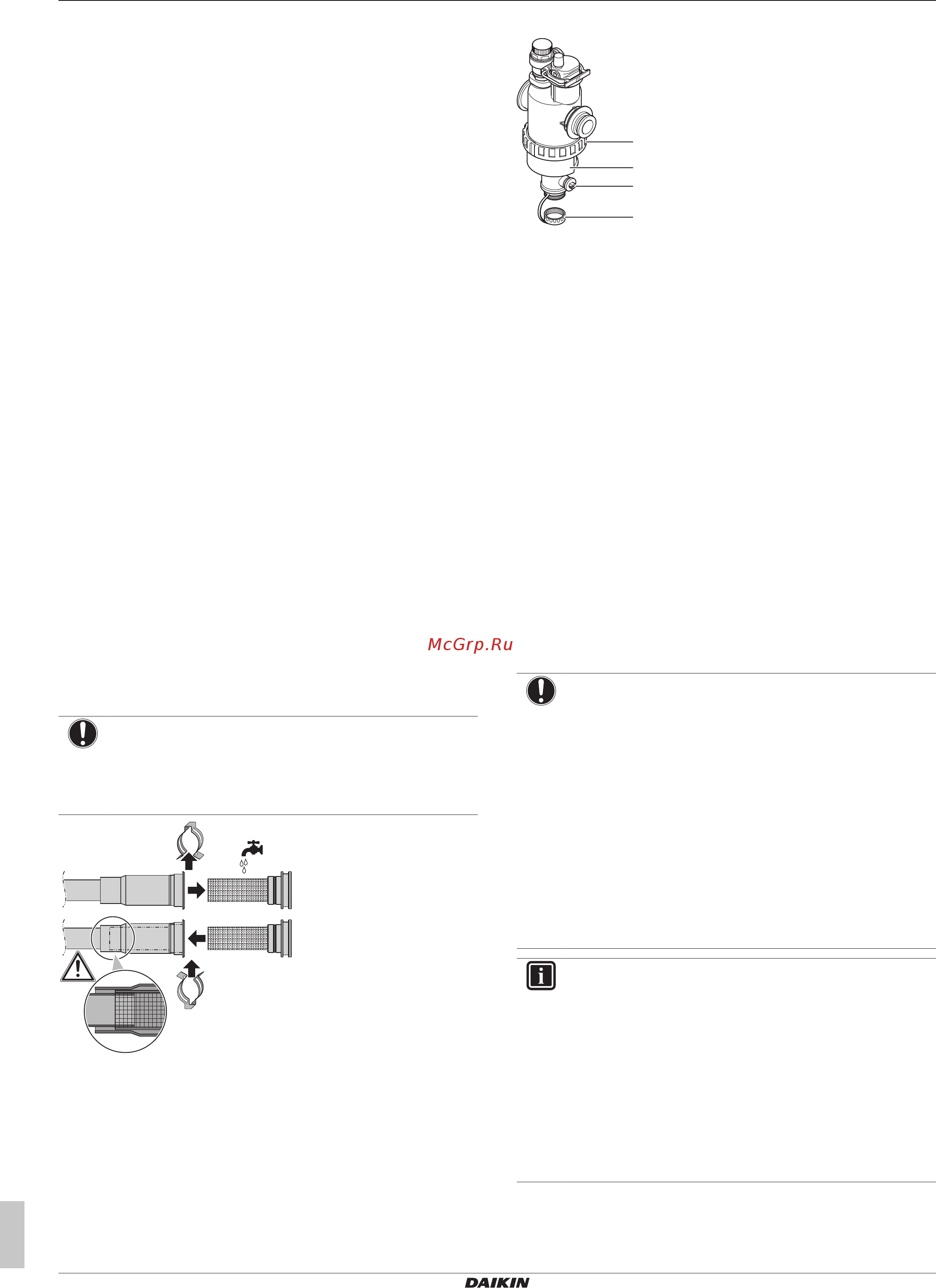

11 Техническое и иное обслуживание
Руководство по применению для установщика
86
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06
11.3 Перечень проверок в рамках
ежегодного техобслуживания
наружного блока
Не реже, чем раз в год необходимо проверять следующее:
▪ Теплообменник
Теплообменник наружного блока может засориться пылью,
грязью, листьями и др. Рекомендуется ежегодно прочищать
теплообменник. Засорение теплообменника приводит к
резкому снижению или резкому повышению давления, что
ухудшает производительность.
11.4 Перечень проверок для
ежегодного техобслуживания
внутреннего блока
Не реже, чем раз в год необходимо проверять следующее:
▪ Давление воды
▪ Фильтры для воды
▪ Магнитный фильтр/пылеотделитель
▪ Клапан сброса давления воды
▪ Шланг клапана сброса давления
▪ Клапан сброса давления резервуара горячей воды бытового
потребления
▪ Распределительная коробка
▪ Удаление накипи
▪ Химическая дезинфекция
Давление воды
Давление воды поддерживается на уровне, превышающем
1бар. Если оно ниже, добавьте воду.
Фильтры для воды
Очистите фильтры для воды.
ПРИМЕЧАНИЕ
Осторожно обращайтесь с фильтрами для воды. НЕ
прилагайте чрезмерных усилий, когда вставляете
фильтры для воды, чтобы НЕ повредить сетку
фильтра.
1 3
2
5
4
Магнитный фильтр/пылеотделитель
b
a
c
d
a Винтовое соединение
b Магнитный стакан
c Сливной клапан
d Сливная крышка
Ежегодное техническое обслуживание магнитного фильтра/
отделителя загрязнений включает:
▪ Проверка затяжки резьбового соединения между двумя
частями магнитного фильтра/отделителя загрязнений (a).
▪ Опорожнение отделителя загрязнений в следующем порядке:
1 Снимите магнитный стакан (b).
2 Отвинтите сливную крышку (d).
3 Подсоедините сливной шланг снизу фильтра для воды так,
чтобы воду и загрязнения можно было собрать в
подходящей емкости (бутылка, раковина...).
4 Откройте сливной клапан на пару секунд (c).
Результат: Вытекает вода с загрязнениями.
5 Закройте сливной клапан.
6 Завинтите сливную крышку на место.
7 Закрепите магнитный стакан.
8 Проверьте давление в контуре воды. При необходимости
добавьте воды.
ПРИМЕЧАНИЕ
▪ При проверке магнитного фильтра/отделителя
загрязнений на герметичность надежно
удерживайте его. чтобы усилия НЕ воздействовали
на трубопровод воды.
▪ НЕ изолируйте магнитный фильтр/отделитель
загрязнений путем закрытия запорных клапанов.
Для надлежащего опорожнения отделителя
загрязнений требуется достаточное давление.
▪ Чтобы загрязнения не оставались в отделителе
загрязнений ВСЕГДА снимайте магнитный стакан.
▪ ВСЕГДА сначала отвинчивайте сливную крышку и
подсоединяйте сливной шланг снизу фильтра для
воды, а затем открывайте сливной клапан.
ИНФОРМАЦИЯ
Чтобы очистить фильтр для воды при ежегодном
техническом обслуживании, не требуется снимать его с
блока. Но в случае проблемы с фильтром для воды
возможно потребуется снять его для тщательной
очистки. Выполните действия, описанные в следующих
разделах:
▪ «11.5.1Снятие фильтра для воды»на стр.88
▪ «11.5.2 Очистка фильтра для воды в случае
нарушения нормальной работы»на стр.88
▪ «11.5.3Монтаж фильтра для воды»на стр.88
Клапан сброса давления воды
Откройте клапан и убедитесь в том, что он работает должным
образом. Вода может быть очень горячей!
