4 Монтаж
Руководство по монтажу
10
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03

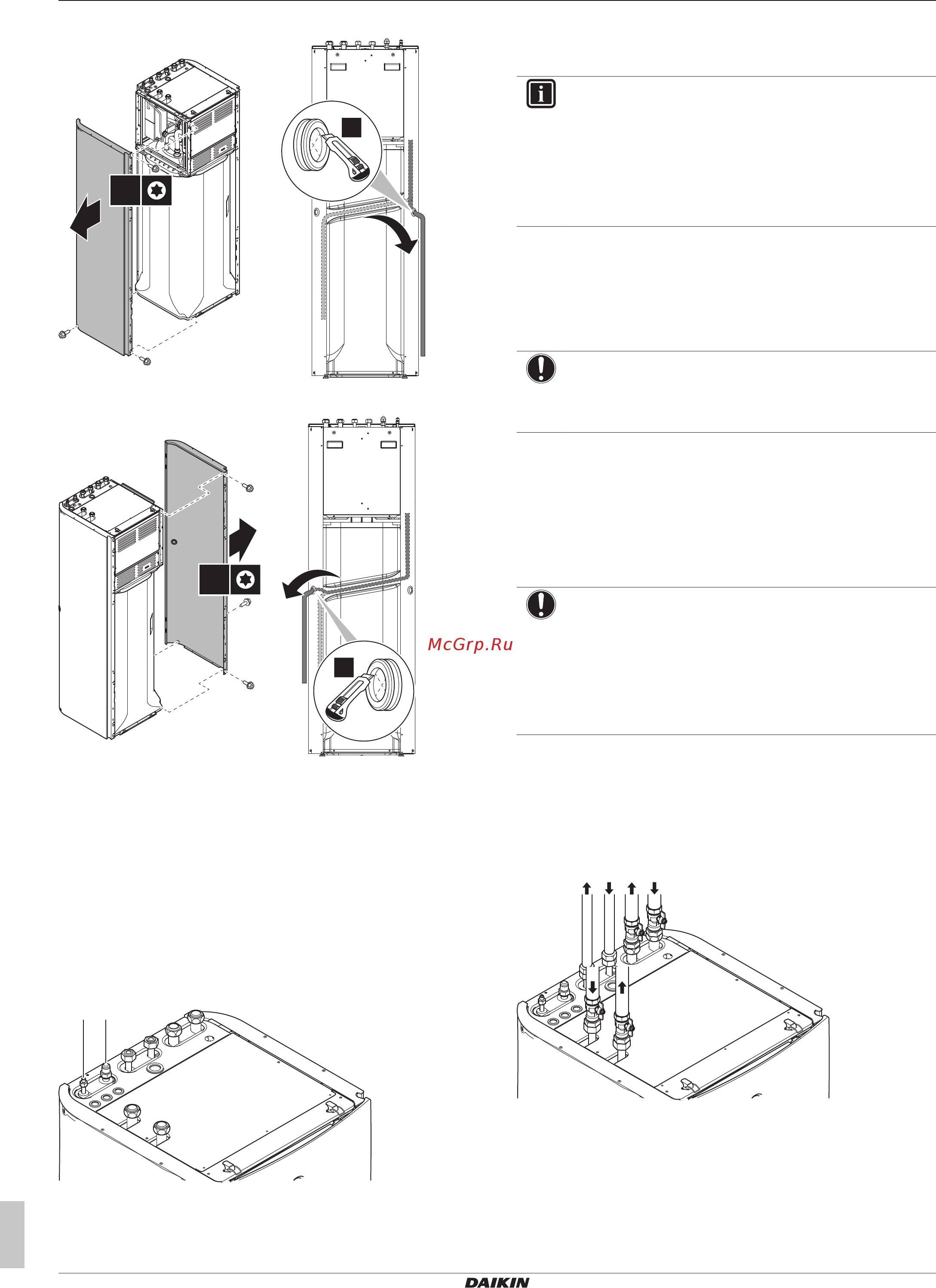

Вариант 1: через левую боковую панель
1
T25
3
2
Вариант 2: через правую боковую панель
1
T25
3
2
4.3 Соединение труб трубопровода
хладагента
Все указания, технические характеристики и инструкции по
монтажу см. в руководстве по монтажу наружного агрегата.
4.3.1 Соединение трубопровода хладагента
с внутренним агрегатом
1 Подсоедините жидкостный запорный клапан наружного
агрегата к соединению жидкого хладагента внутреннего
агрегата.
b
a
a Соединение жидкого хладагента
b Соединение газообразного хладагента
2 Подсоедините газовый запорный клапан наружного
агрегата к соединению газообразного хладагента
внутреннего агрегата.
ИНФОРМАЦИЯ
Если пространство для монтажа внутреннего агрегата
ограничено, можно установить дополнительный
комплект колен трубопроводов (EKHVTC), чтобы
упростить подключение к патрубкам газообразного и
жидкого хладагента внутреннего агрегата. Порядок
монтажа приведен в инструкции к комплекту колен
трубопроводов.
4.4 Присоединение трубопроводов
воды
4.4.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
Для облегчения технического обслуживания предусмотрены
четыре запорных клапана и один перепускной клапан
избыточного давления. Установите запорные клапаны на входах
и выходах воды для нагрева помещения. Чтобы обеспечить
минимальный расход предотвратить возникновение
избыточного давления), установите перепускной клапан
избыточного давления на выходе воды для нагрева
помещения для дополнительной зоны.
ПРИМЕЧАНИЕ
Этот агрегат предназначен для работы в двух
температурных зонах:
подогрев полов в основной зоне; это зона с
наименьшей температурой воды,
радиаторы в дополнительной зоне; это зона с
наибольшей температурой воды.
1 Установите запорные клапаны на трубопроводах воды для
нагрева помещения.
2 Наверните гайки внутреннего агрегата на запорном
клапане.
3 Подсоедините трубопроводы входа и выхода горячей воды
бытового потребления к внутреннему агрегату.
c d a b
f
e
a Выход воды дополнительной зоны для нагрева
помещения
b Вход воды дополнительной зоны для нагрева
помещения
c Выход горячей воды бытового потребления
d Вход холодной воды бытового потребления (подача
холодной воды)
e Выход воды основной зоны для нагрева помещения
f Вход воды основной зоны для нагрева помещения
