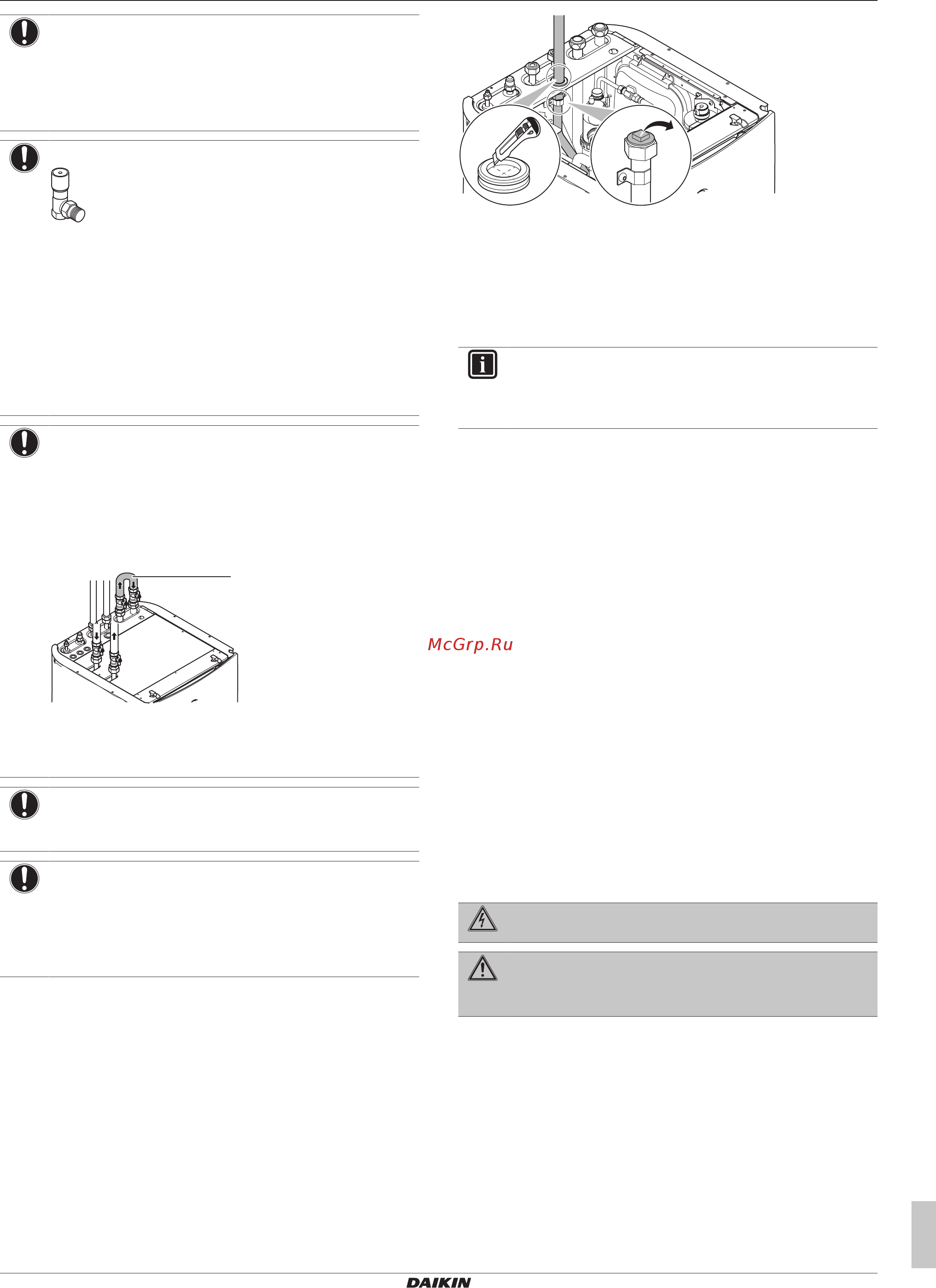

4 Монтаж
Руководство по монтажу
11
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
ПРИМЕЧАНИЕ
Рекомендуется установить запорные клапаны на
соединения входа холодной воды бытового
потребления и выхода горячей воды бытового
потребления. Эти запорные клапаны приобретаются на
месте.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «3.2.1 Проверка объема и
расхода воды» [4 7] и «6.2.1 Проверка минимального
расхода» [426].
ПРИМЕЧАНИЕ
Если этот блок устанавливается в системе с одной
зоной, то:
Установка. Установите байпас между входом и
выходом воды для нагрева помещения в
дополнительной зоне (=прямая зона). НЕ прерывайте
поток воды путем закрытия запорных клапанов.
a
a Байпас
Конфигурирование. Задайте полевую настройку
[7-02]=0 (Количество зон = Одна зона).
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Клапан сброса давления (приобретается на месте) с
давлением открытия не более 10бар (=1МПа) должен
быть установлен на входе холодной воды для
бытового потребления в соответствии с применимыми
нормативными требованиями.
4.4.2 Подсоединение трубопроводов
рециркуляции
Предварительные условия: Требуется только в случае
применения рециркуляции в системе.
1 Снимите верхнюю панель с агрегата, см. «4.1.1 Чтобы
открыть внутренний агрегат» [48].
2 Вырежьте резиновую втулку на верхней части агрегата и
снимите стопор. Соединение рециркуляции располагается
ниже отверстия.
3 Проложите рециркуляционный трубопровод через втулку и
подсоедините его к соединению рециркуляции.
4 Установите на место верхнюю панель.
4.4.3 Заполнение контура циркуляции воды
Чтобы заполнить водяной контур, используйте комплект для
заполнения, приобретаемый на месте. Обязательно
соблюдайте действующее законодательство.
ИНФОРМАЦИЯ
Убедитесь в том, что оба клапана для выпуска воздуха
(один на магнитном фильтре, второй на резервном
нагревателе) открыты.
4.4.4 Заполнение резервуара горячей воды
бытового потребления
1 Откройте по очереди каждый кран горячей воды, чтобы
выпустить из трубопроводов системы весь воздух.
2 Откройте подающий вентиль холодной воды.
3 Когда весь воздух выйдет, закройте все краны воды.
4 Проверьте, нет ли утечек.
5 Поработайте вручную с установленным на месте клапаном
сброса давления, чтобы убедиться в отсутствии
препятствий прохода воды по трубопроводу нагнетания.
4.4.5 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды СЛЕДУЕТ изолировать,
чтобы предотвратить конденсацию влаги во время
размораживания и потери теплопроизводительности.
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
4.5 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
4.5.1 Соблюдение электрических
нормативов
Только для резервного нагревателя внутреннего агрегата
См. раздел «4.5.4Подсоединение электропитания к резервному
нагревателю» [413].
4.5.2 Подключение электропроводки к
внутреннему блоку
1 Чтобы открыть внутренний агрегат, см. «4.1.1 Чтобы
открыть внутренний агрегат» [48].
