2 Информация о системе
Руководство поэксплуатации
3
EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P644480-1 – 2020.12

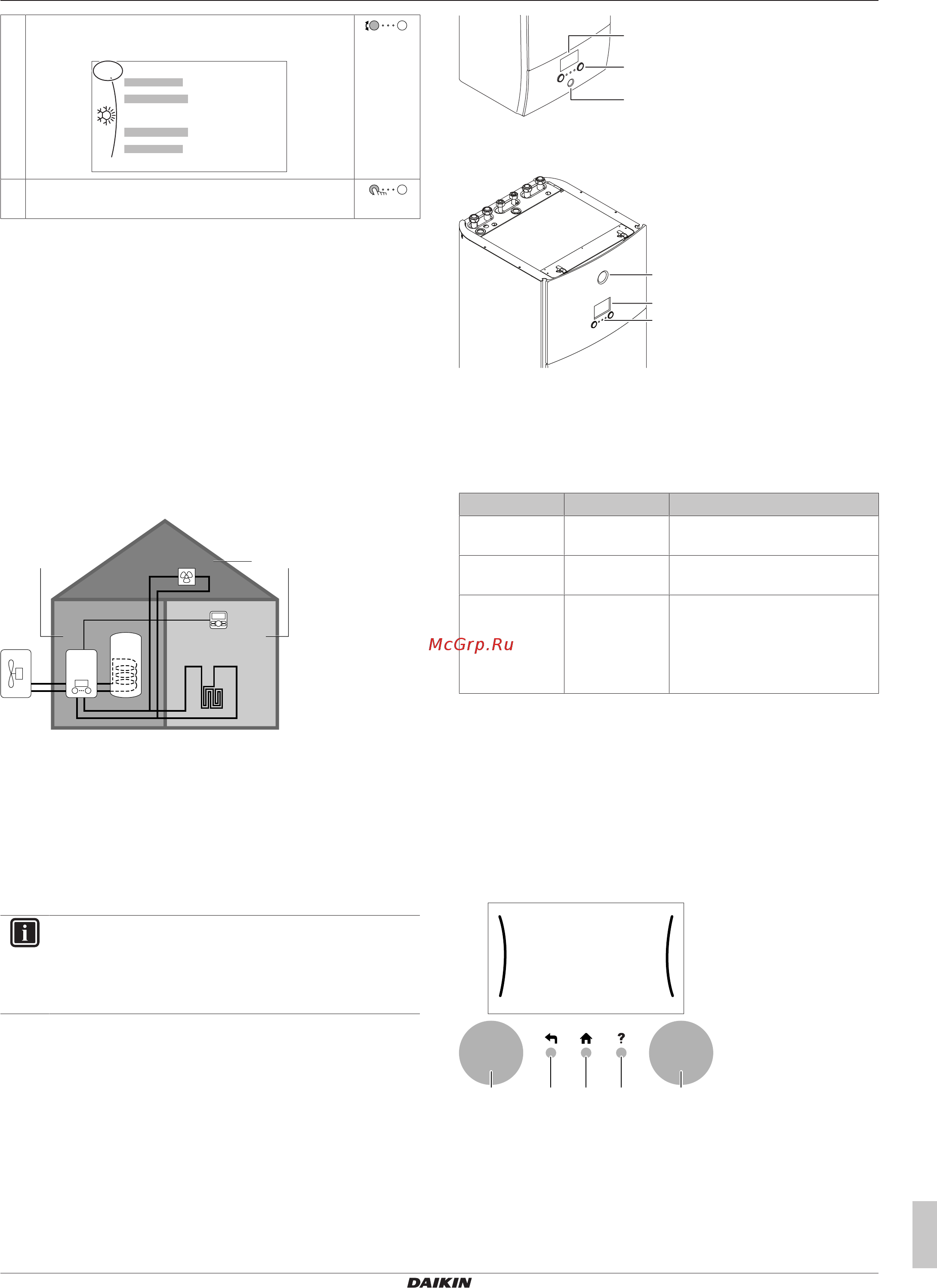

3 Поверните левый наборный диск и перейдите в
пункт Рабочий диапазон.
Рабочий диапазон
4.3
4 Нажмите на левый наборный диск, чтобы войти в
подменю.
2 Информация о системе
В зависимости от схемы система обладает следующими
возможностями:
▪ Обогрев помещения
▪ Охлаждение помещения (при установке модели теплового
насоса снагревом и охлаждением)
▪ Производство горячей воды бытового потребления (при
установке бакаDHW)
2.1 Компоненты в типичной схеме
системы
d
a
b
c
e
f
g
BC
A
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Тепловойнасос внутреннего агрегата
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя внутреннего агрегата
e Интерфейс пользователя, используемый в качестве
комнатного термостата
f Нагрев полов
g Радиаторы, конвекторы тепловогонасоса илифанкойлы
ИНФОРМАЦИЯ
В зависимости от типа внутреннего агрегата можно
использовать отдельный или встроенный во
внутренний агрегат резервуар для горячей воды
бытового потребления (если он установлен).
3 Операция
3.1 Интерфейс пользователя:
Общий обзор
Интерфейс пользователя имеет следующие компоненты:
b
c
a
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая
рабочий режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим
ожидания
Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает
красным
светом
Неисправность Возникла неисправность.
Подробнее см. раздел
«6.1Отображение текста
справки в случае
неисправности» [415].
ЖК-экран
У ЖК-дисплея есть неактивный режим. После 15-минутного
отсутствия взаимодействия синтерфейсом пользователя экран
темнеет. Нажатие какой-либо кнопки или поворот любого
наборного диска активирует дисплей.
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
a b c d e
