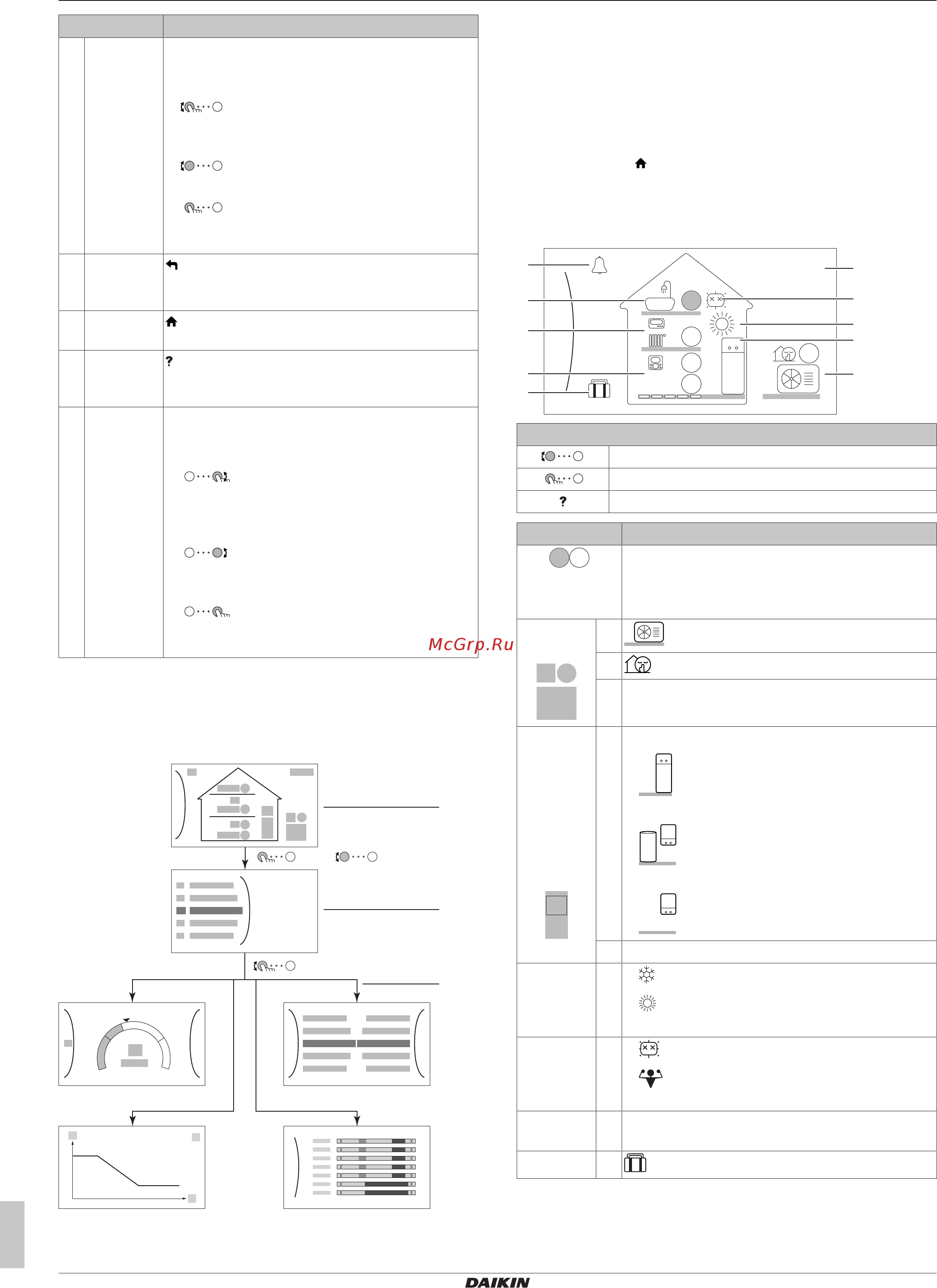

![Daikin EABX16DA6V [4/20] Главный экран](/views2/1749152/page4/bg4.png)
3 Операция
Руководство поэксплуатации
4
EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P644480-1 – 2020.12
Позиция Описание
a Левый
наборный
диск
Когда вы можете использовать левый
наборный диск, на ЖК-дисплее в левой части
экрана отображается дуга.
▪ : Поверните, затем нажмите на левый
наборный диск. Навигация по структуре
меню.
▪ : Поверните левый наборный диск.
Выберите пункт меню.
▪ : Нажмите на левый наборный диск.
Подтвердите свой выбор или перейдите в
подменю.
b Кнопка
возврата
назад
: Нажмите, чтобы вернуться на 1 шаг в
структуре меню.
c Кнопка
«Домой»
: Нажмите, чтобы вернуться на главный
экран.
d Кнопка
справки
: Нажмите, чтобы отобразить текст справки,
относящийся к текущей странице (если
имеется).
e Правый
наборный
диск
Когда вы можете использовать правый
наборный диск, на ЖК-дисплее в правой части
экрана отображается дуга.
▪ : Поверните, затем нажмите на
правый наборный диск. Измените значение
или настройку, показываемые в правой части
экрана.
▪ : Поверните правый наборный диск.
Навигация по возможным значениям и
настройкам.
▪ : Нажмите на правый наборный диск.
Подтвердите свой выбор и перейдите к
следующему пункту меню.
3.2 Возможные экраны: Краткий
обзор
Самые распространенные экраны:
+
–
a
OR
b
c
c2
c4
c1
c3
a Главный экран
b Экран главного меню
c Экраны нижнего уровня:
c1: Экран уставок
c2: Подробный экран со значениями
c3: Подробный экран с кривой зависимости от погоды
c4: Экран с расписанием
3.2.1 Главный экран
Нажмите кнопку , чтобы вернуться на главный экран. Вы
видите краткий обзор конфигурации агрегата, значения
температуры в помещении и уставки температуры. На главном
экране отображаются только символы, относящиеся к вашей
конфигурации.
6
1.6
bar
18 Feb 2018
22:19
55
45
21
35
f
i
j
h
g
e
d
a
b
c
Возможные действия на этом экране
Переход по списку в главном меню.
Переход на экран главного меню.
Активация/отключение навигационной цепочки.
Позиция Описание
21
21
Значения температуры показываются в
кружках. Если кружок серый, соответствующая
операция (например: нагрев помещения) в
настоящее время неактивна.
Наружный
агрегат
a2
a3
a1
a1
: Наружный агрегат
a2
: Тихий режим активен
a3 Измеренная окружающая температура
Внутренни
й агрегат/
резервуар
для
горячей
воды
бытового
потреблен
ия
b1
b2
b1 Внутренний агрегат:
▪ : Напольный внутренний агрегат с
встроенным резервуаром
▪ : Настенный внутренний агрегат с
отдельным резервуаром
▪ : Настенный внутренний агрегат
b2 Давление воды
Режим
работы в
пространст
ве
c
▪ : Охлаждение
▪ : Нагрев
Дезинфекц
ия/режим
быстрого
нагрева
d
▪ : Режим дезинфекции активен
▪ : Режим быстрого нагрева активен
Дата/
время
e Текущие дата и время
Выходной f
: Режим выходных активен
