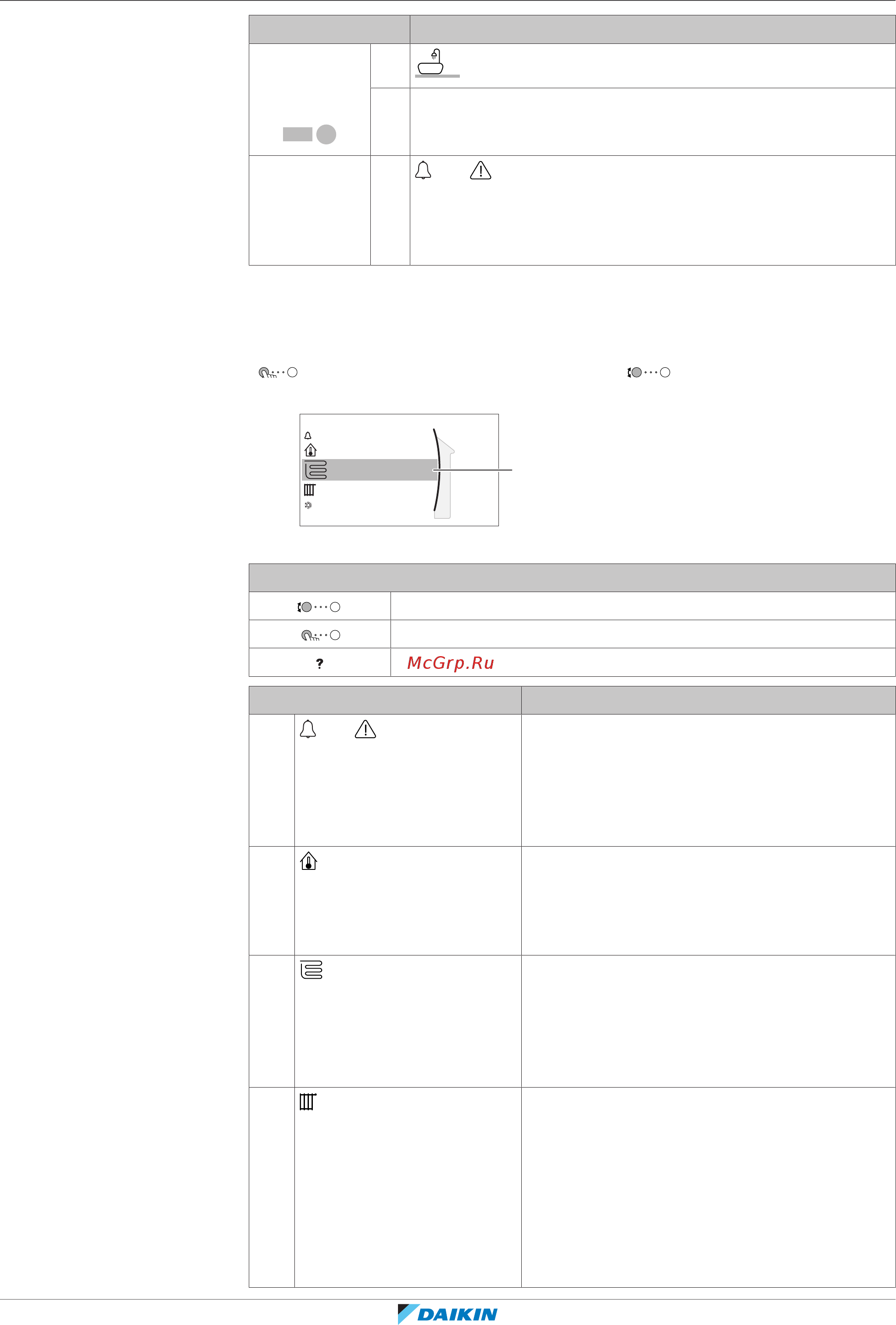

4 | Операция
Руководство по применению для пользователя
14
EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P556071-1B – 2020.12
Позиция Описание
Горячая вода
бытового
потребления
i1
i2
i1
: Горячая вода бытового потребления
i2 Измеренная температура в резервуаре
Сбой j
или : Произошел сбой
Дополнительные сведения см. в разделе
«7.1Отображение текста справки в случае
неисправности» [455].
4.2.2 Экран главного меню
Чтобы открыть экран главного меню, находясь на главном экране, нажмите
( ) или поверните левый наборный диск ( ). Из главного меню можно
переходить в разные экраны уставок и подменю.
a
2
Главная зона
Дополнительная зона
Помещение
Сбой
Нагрев/охлаждение помещения
a Выбранное подменю
Возможные действия на этом экране
Переход через список.
Вход в подменю.
Активация/отключение навигационной цепочки.
Подменю Описание
[0]
или Сбой
Ограничение: Отображается только в
случае сбоя.
Дополнительные сведения см. в разделе
«7.1Отображение текста справки в случае
неисправности» [455].
[1]
Помещение
Ограничение: Отображается только в том
случае, если комнатный термостат
подключен к внутреннему агрегату.
Задание температуры в помещении.
[2]
Главная зона
Отображается соответствующий символ для
типа нагревательного прибора в основной
зоне.
Задание температуры воды на выходе для
основной зоны.
[3] Дополнительная
зона
Ограничение: Отображается только в том
случае, если имеются две зоны
температуры воды на выходе.
Отображается соответствующий символ для
типа нагревательного прибора в
дополнительной зоне.
Задание температуры воды на выходе для
дополнительной зоны (при наличии).
