3 | Информация о системе
Руководство по применению для пользователя
9
EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P556071-1B – 2020.12
3 Информация о системе
В зависимости от схемы система обладает следующими возможностями:
▪ Обогрев помещения
▪ Охлаждение помещения (при установке модели теплового насоса
снагревом и охлаждением)
▪ Производство горячей воды бытового потребления (при установке
бакаDHW)

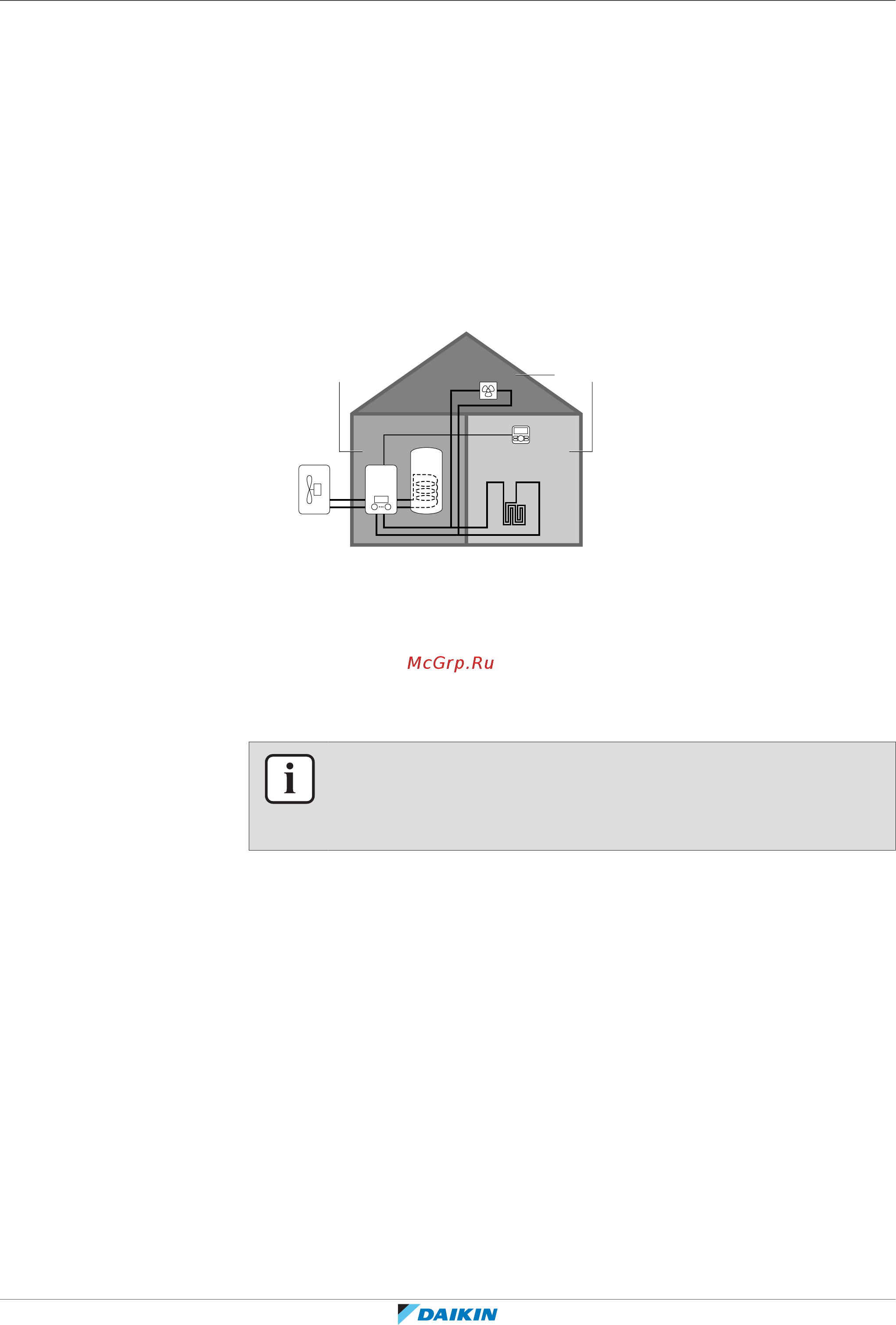

3.1 Компоненты в типичной схеме системы
d
a
b
c
e
f
g
BC
A
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Тепловойнасос внутреннего агрегата
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя внутреннего агрегата
e Интерфейс пользователя, используемый в качестве комнатного термостата
f Нагрев полов
g Радиаторы, конвекторы тепловогонасоса илифанкойлы
ИНФОРМАЦИЯ
В зависимости от типа внутреннего агрегата можно использовать отдельный или
встроенный во внутренний агрегат резервуар для горячей воды бытового
потребления (если он установлен).
