4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
10
EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556075-1 – 2019.02

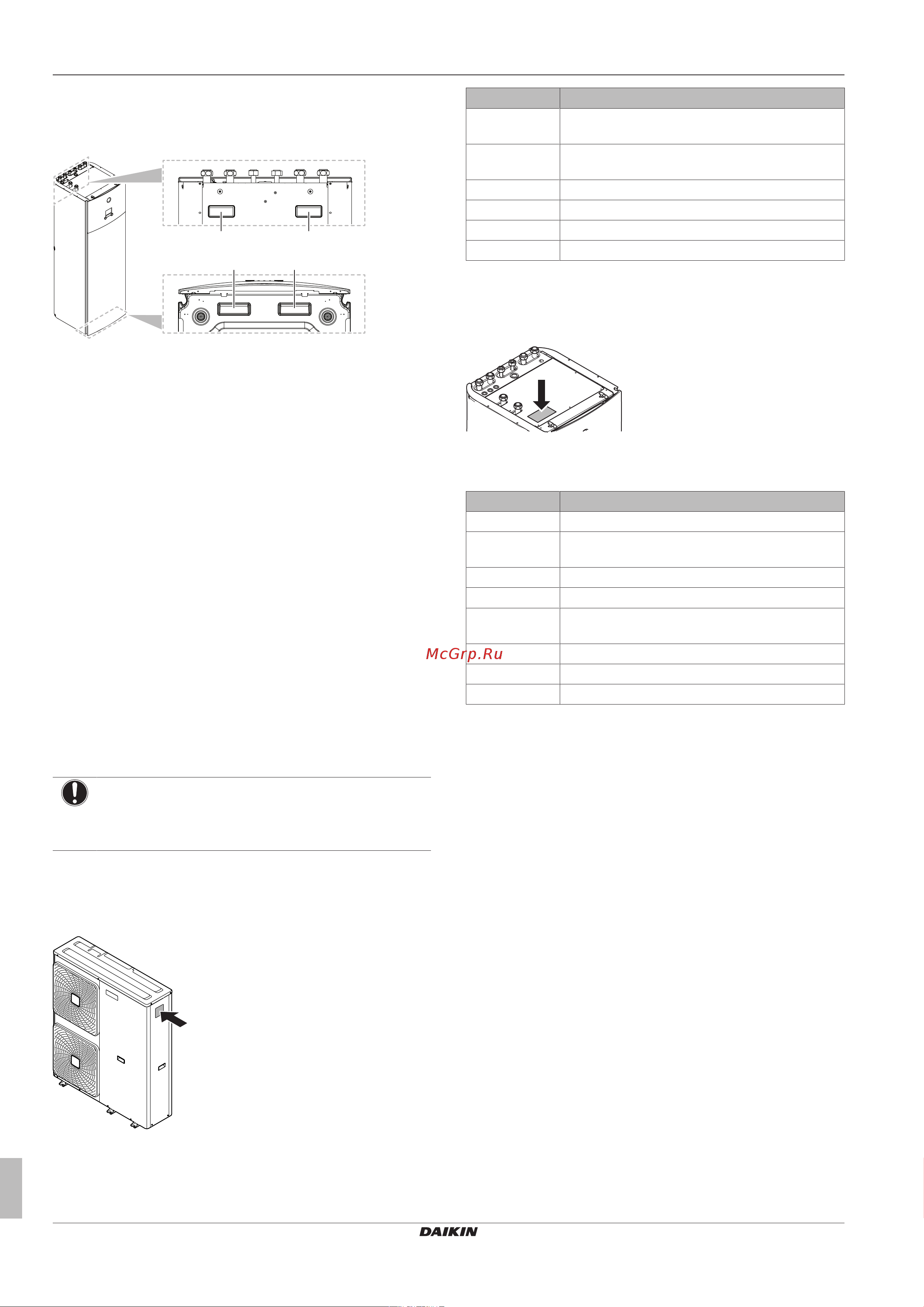

3.3.3 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные
сзади и снизу.
b
a a
b
a Ручки на задней стороне агрегата
b Ручки на нижней стороне агрегата. Осторожно
наклоните агрегат назад, чтобы ручки стали видны.
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Обозначение наружного агрегата
▪ Обозначение внутреннего агрегата
▪ Совместное использование наружного агрегата и
дополнительного оборудования
▪ Совместное использование внутреннего агрегата и
дополнительного оборудования
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: EPGA11DAV3
Код Объяснение
EP Наружный агрегат сплит-системы с тепловым
насосом, исполнение для стран Европы
G Средняя температура воды— окружающая
зона: −10~−20°C
A Хладагент R32
11 Класс производительности
DA Модельный ряд
V3 Электропитание
4.2.2 Идентификационная табличка:
Внутренний блок
Местоположение
Идентификация модели
Пример: EAVZ16S18DA6V
Код Описание
E Европейская модель
AV Напольный агрегат сплит-системы с водяным
контуром и встроенным резервуаром
Z Двухзонная модель
16 Класс производительности
S Материал встроенного резервуара:
нержавеющая сталь
18 Объем встроенного резервуара
DA Модельный ряд
6V Модель резервного нагревателя
4.3 Комбинации агрегатов и
дополнительного оборудования
4.3.1 Возможные опции для наружного
агрегата
Нагреватель поддона (EKBPH140L7)
▪ Предотвращает обледенение поддона.
▪ Рекомендуется в зонах с низкой окружающей температурой и
высокой влажностью.
Порядок монтажа приводится в руководстве по монтажу
нагревателя поддона.
4.3.2 Возможные опции для внутреннего
агрегата
Интерфейс пользователя, используемый в качестве
комнатного термостата (BRC1HHDA)
▪ В качестве комнатного термостата используется интерфейс
пользователя подключенный к внутреннему агрегату.
▪ Интерфейс пользователя, используемый в качестве
комнатного термостата, должен устанавливаться в
помещении, которое требуется контролировать.
Порядок монтажа приводится в руководстве по монтажу и
эксплуатации используемого в качестве комнатного термостата
интерфейса пользователя.
